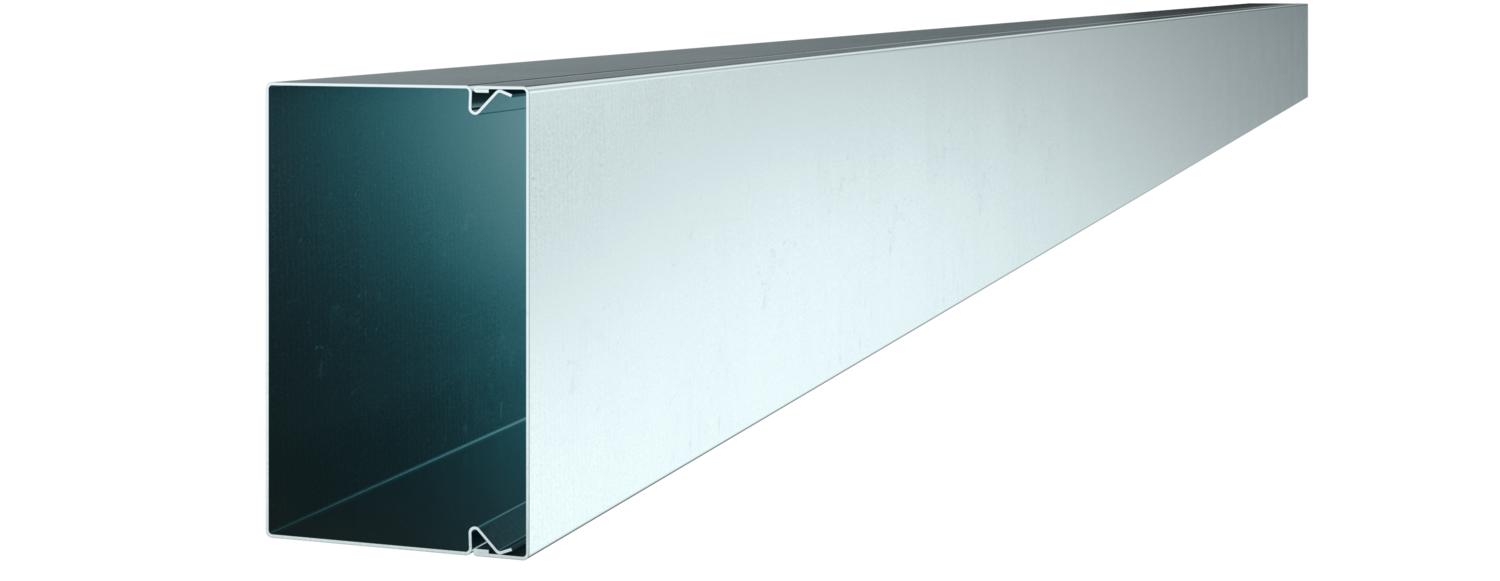

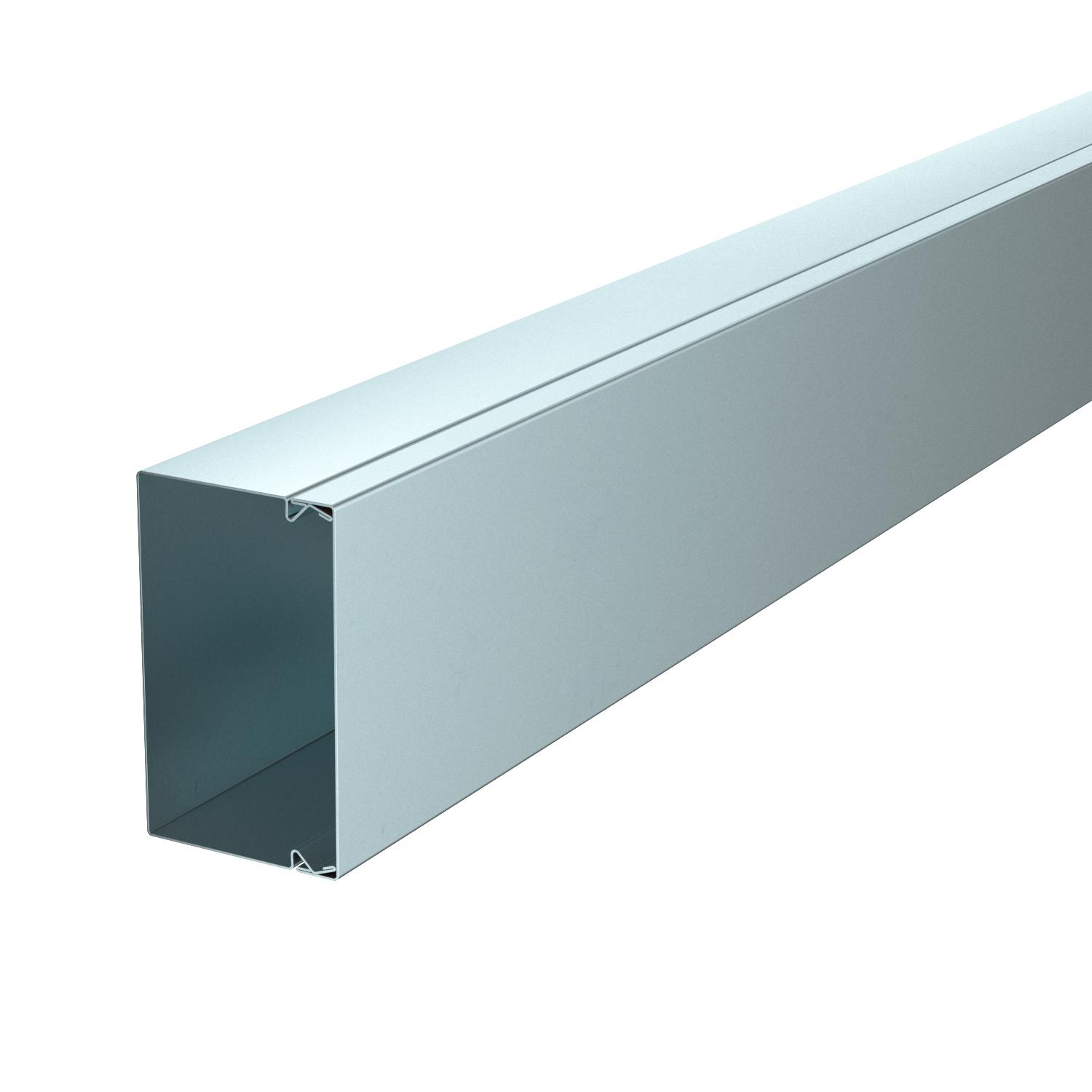

Canal d'installation, type LKM 60100

Réf. 6247113 | EAN 4012196312139

2000 mm
100 mm
64 mm
Acier
Description du produit

Description du produit

Parties supérieure et inférieure de goulotte avec fond perforé La liaison équipotentielle est assurée sans accessoire supplémentaire entre le couvercle et le socle. La goulotte de distribution LKM de type LKM 60100 a été testée comme système de pose pour le maintien en fonction selon DIN 4102 partie 12. Veuillez prendre en considération les types de câbles testés destinés au domaine des systèmes de protection anti-incendie BSS.


Le fond comporte une boucle perforée servant à la fixation du séparateur.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Allemagne
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • UKCA declaration of conformity
  • Goulotte LKM, hauteur de goulotte 60 mm
  • Machine à clouter
Caractéristiques techniques

Caractéristiques techniques

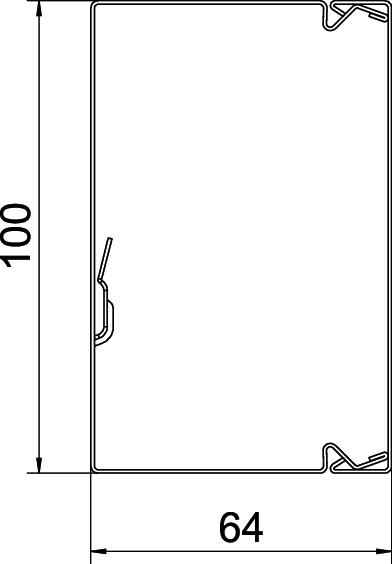

Dimension 60x100x2000
Étrier de retenue de câble non
Film de protection non
Hauteur 64 mm
Indice de protection IP30
Indice de protection code IK IK10
Largeur 100 mm
Longueur 2000 mm
Maintien en fonction oui
Matériau Acier
Modèle couvercle goulottes de distribution desserrer
Nombre de séparateurs enfichables 1
Perforation au fond métallique, avec fond perforé
Plage de températures d’utilisation max. 90 °C
Plage de températures d’utilisation min. -5 °C
Raccord de conduit non
Sans halogène oui
Section utile 5676 mm²
Surface galvanisé par bande
Traitement antibactérien non
Type de fixation Perforation au fond
Tous les types

Tous les types

Type Longueur Largeur Hauteur Surface Matériau Réf. Quantité Plus petite unité de vente
LKM60100FS 2000 mm 100 mm 64 mm galvanisé par bande Acier 6247113
8 m
LKM60100RW 2000 mm 100 mm 64 mm galvanisé par bande/revêtement plastique Acier 6248624
2 m
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Raccord jonction de socle LKM SV60 Raccord jonction de socle LKM SV60 LKM SV60 6247466
10 Pièce

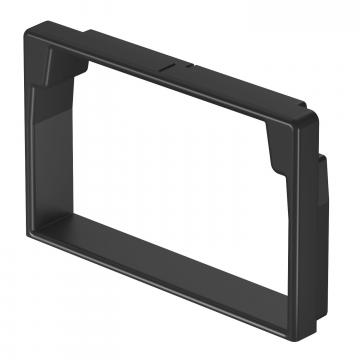

Edge protection ring KSR 60100, for LKM cable duct type 60100 Edge protection ring KSR 60100, for LKM cable duct type 60100 LKM KSR60100 6249754
5 Pièce

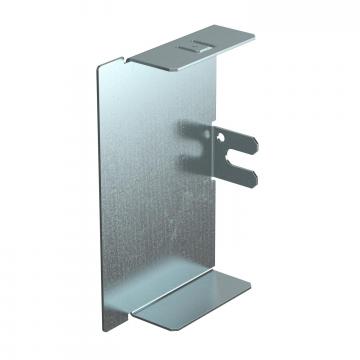

Embout, pour goulotte de distribution LKM 60100 Embout, pour goulotte de distribution LKM 60100 LKM E60100FS 6248306
10 Pièce

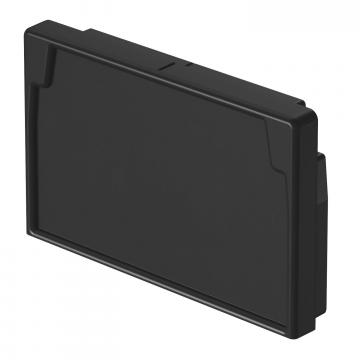

End piece, for cable trunking type LKM 60100 End piece, for cable trunking type LKM 60100 LKM EK60100 6249784
5 Pièce

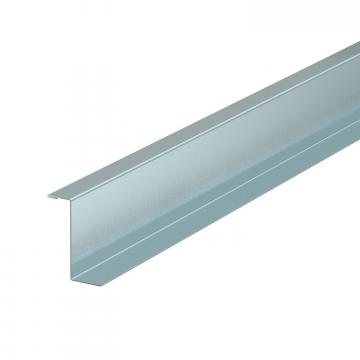

Séparateur LKM TWS45 Séparateur LKM TWS45 LKM TWS45 6249871
2 m

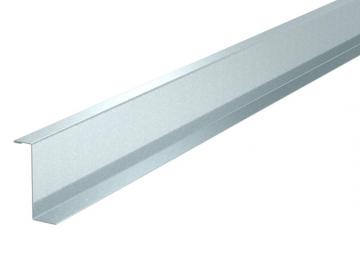

Séparateur LKM TWS55 Séparateur LKM TWS55 LKM TWS55 6249876
2 m
Angle intérieur, pour goulotte type LKM 60100 Angle intérieur, pour goulotte type LKM 60100 LKM A60100FS 6248063
1 Pièce

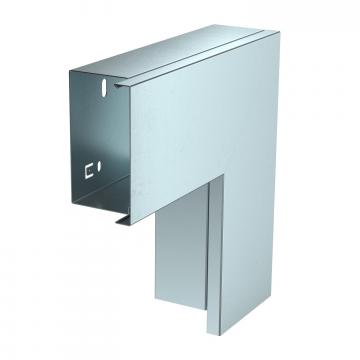

Angle plat, pour goulotte type LKM 60100 Angle plat, pour goulotte type LKM 60100 LKM F60100FS 6248004
1 Pièce

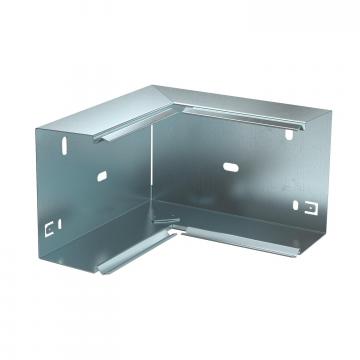

Angle intérieur pour goulotte de type LKM 60100 Angle intérieur pour goulotte de type LKM 60100 LKM I60100FS 6248144
1 Pièce

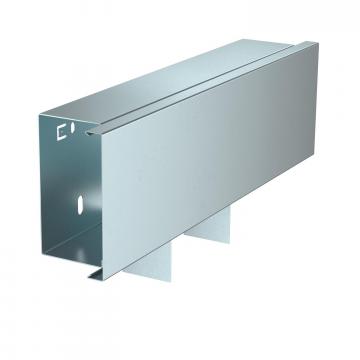

Pièce en Té pour goulotte type LKM 60100 Pièce en Té pour goulotte type LKM 60100 LKM T60100FS 6248209
1 Pièce

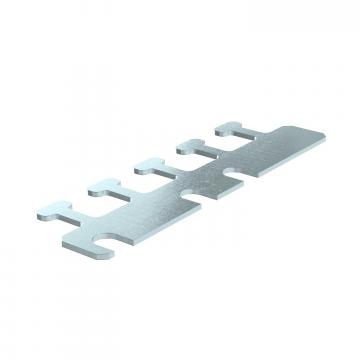

Porte-conducteur LKM largeur de goulotte 100 Porte-conducteur LKM largeur de goulotte 100 LKM Z100 6249922
10 Pièce

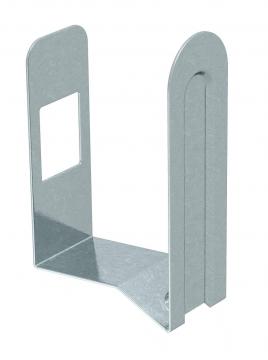

Clip raidisseur de goulotte LKM largeur de goulotte 100 Clip raidisseur de goulotte LKM largeur de goulotte 100 LKM K80 6249884
20 Pièce

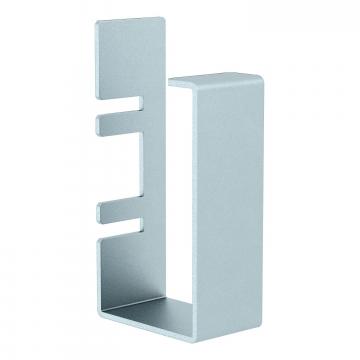

Clip raidisseur LKM de goulotte pour le maintien en fonction E30 - E90 Clip raidisseur LKM de goulotte pour le maintien en fonction E30 - E90 LKM KF60100 6249881
10 Pièce
