Canal AZ 50 ZF, sans ouvertures latérales 3000 | 50 | 1,5 | non
morepic-1 morepic-2 video-1

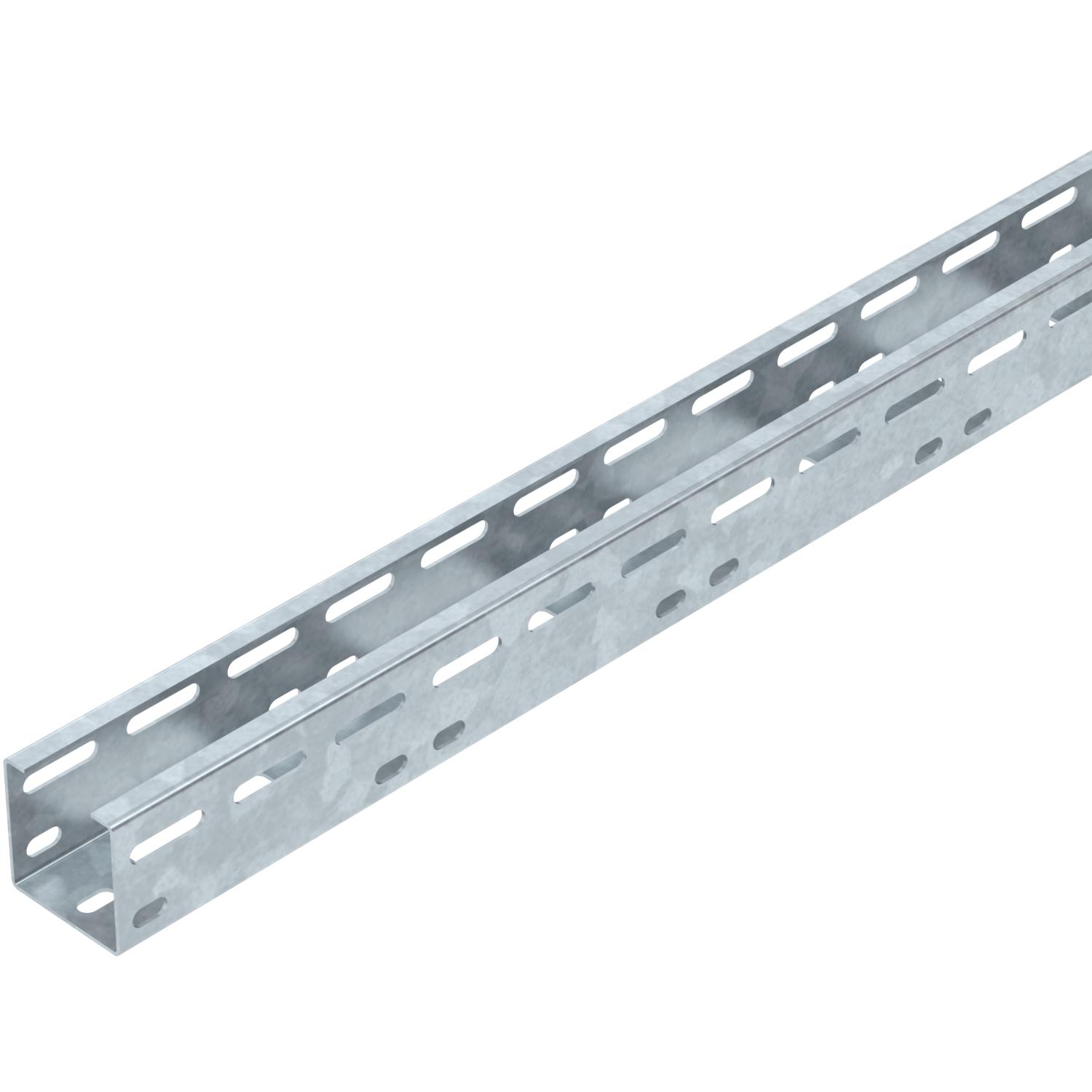

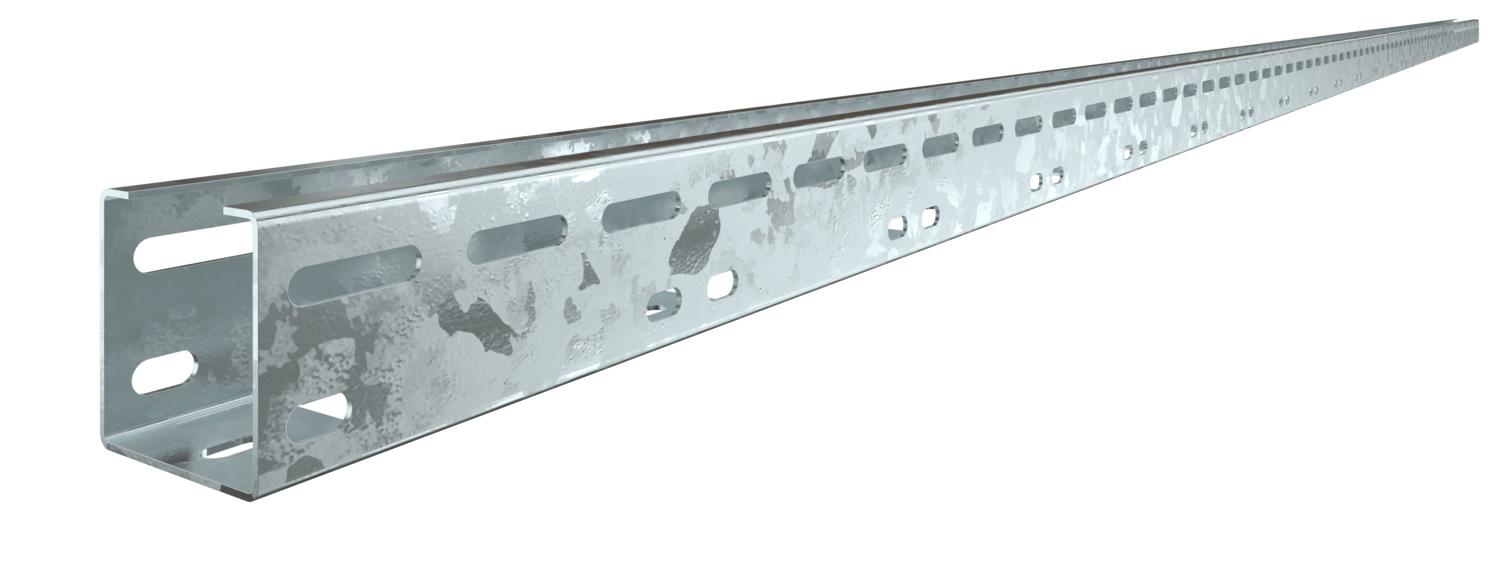

Canal AZ 50 ZF, sans ouvertures latérales

Réf. 6076149 | EAN 4012196069316

6076149 / AZK A 050 FT
3000 mm
50 mm
1,5 mm
non
Description du produit
Description du produit
Canal AZ d'une hauteur d'aile de 50 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
  • Atténuation magnétique du blindage
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • Canal AZ, hauteur d'aile 50 mm
Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint non
Couleur zinc

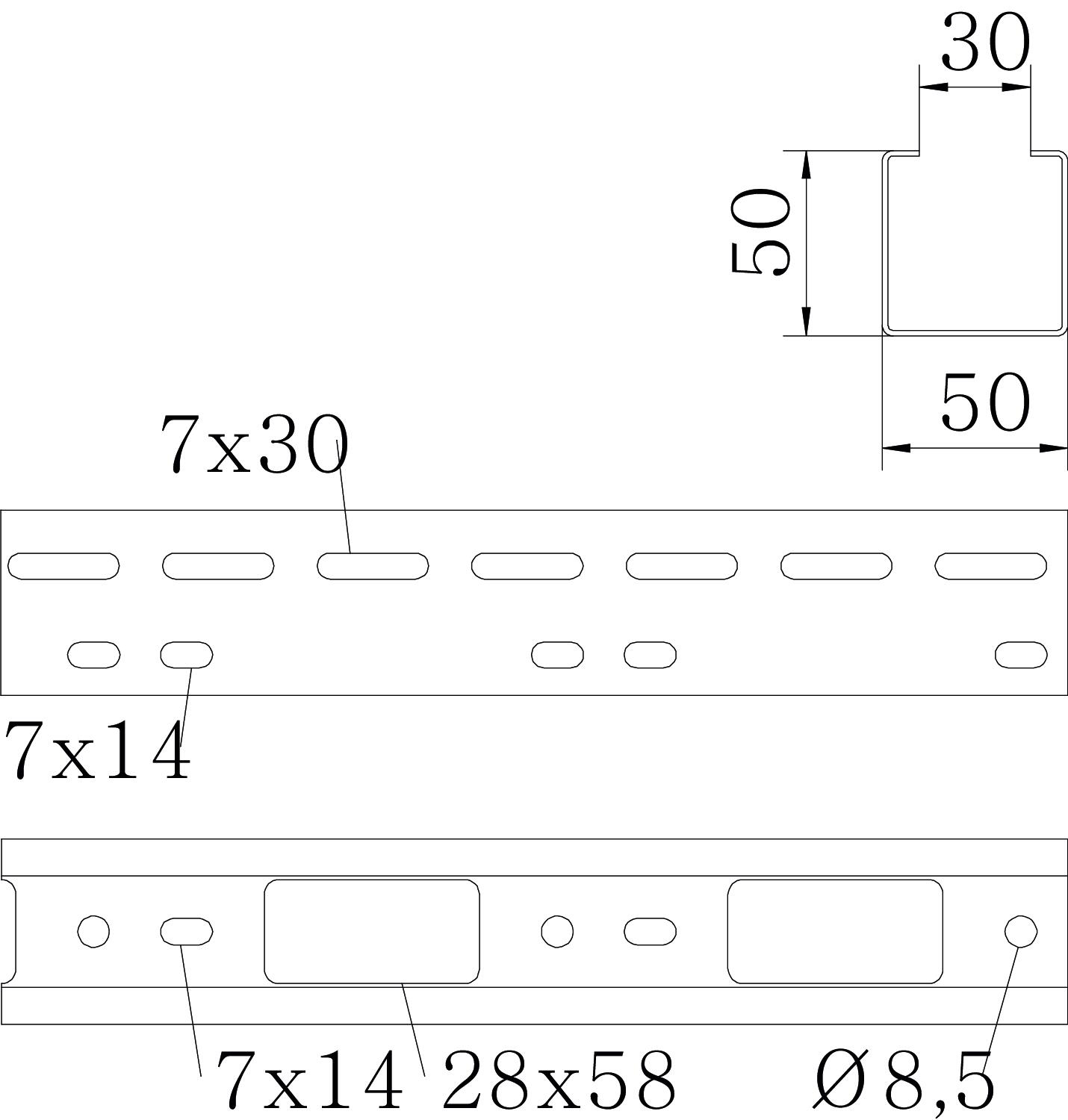

Dimension 50x50x3000
Distance entre supports 2,0m 1,7 kN/m
Distance entre supports 1,0m 3 kN/m
Distance entre supports 1,5m 2,5 kN/m
Distance entre supports 2,5m 0,85 kN/m
Distance entre supports 3,0m 0,5 kN/m
Empreinte CO₂ (GWP) du berceau à la porte 4,1388 kg CO₂e / 1 Mètre
Épaisseur de tôle 1,5 mm
Hauteur 50 mm
Largeur 50 mm
Longueur 3000 mm
Maintien en fonction non
Matériau Acier
Modèle longue portée non
Perforation de montage dans le fond oui
Perforation latérale oui
Schéma de perçage NATO non
Section utile 2500 mm²
Section utile 25 cm²
Surface galvanisé à chaud par trempage
Version du connecteur sans raccord

Caractéristiques techniques

Diagramme de charge du canal AZ

Diagramme de charge du canal AZ
  • Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
  • Portée en m Portée en m
  • Déflexion de l'aile en mm avec kN/m autorisé Déflexion de l'aile en mm avec kN/m autorisé
  • Schéma de charge pour le procédé de contrôle Schéma de charge pour le procédé de contrôle
  • Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
  • Courbe de déflexion de l'aile en fonction de l'écartement Courbe de déflexion de l'aile en fonction de l'écartement
Tous les types

Tous les types

Type Longueur Largeur Épaisseur de tôle Maintien en fonction Réf. Quantité Plus petite unité de vente
AZK A 050 FT 3000 mm 50 mm 1,5 mm non 6076149
3 m
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente

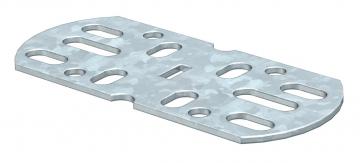

Raccord droit/coudé 50 FT Raccord droit/coudé 50 FT VF AZK FT 6066550
25 Pièce

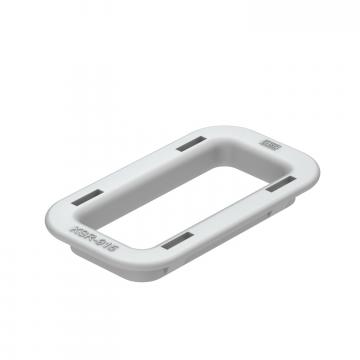

Bague de protection des câbles 915 PE Bague de protection des câbles 915 PE KSR-915 PE 6066704
25 Pièce

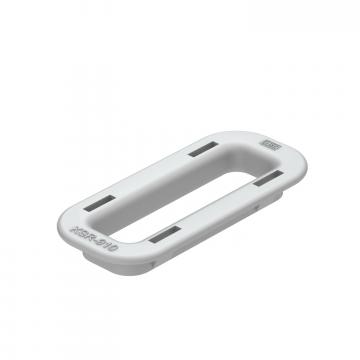

Bague de protection des câbles 910 PE Bague de protection des câbles 910 PE KSR-910 PE 6066712
25 Pièce

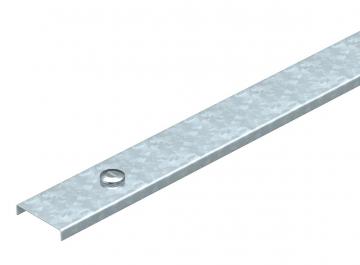

Couvercle avec verrou tournant DD Couvercle avec verrou tournant DD AZDMD 50 DD 6080154
3 m

Accessoires de montage

Produits Type Réf. Quantité Plus petite unité de vente

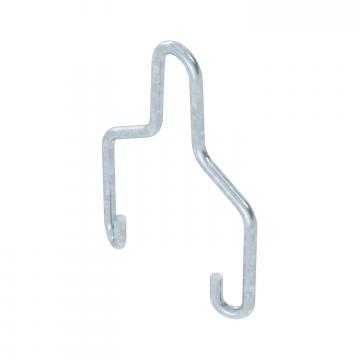

Étrier de suspension 50 FT Étrier de suspension 50 FT AHB 50 D4 FT 6066505
50 Pièce
