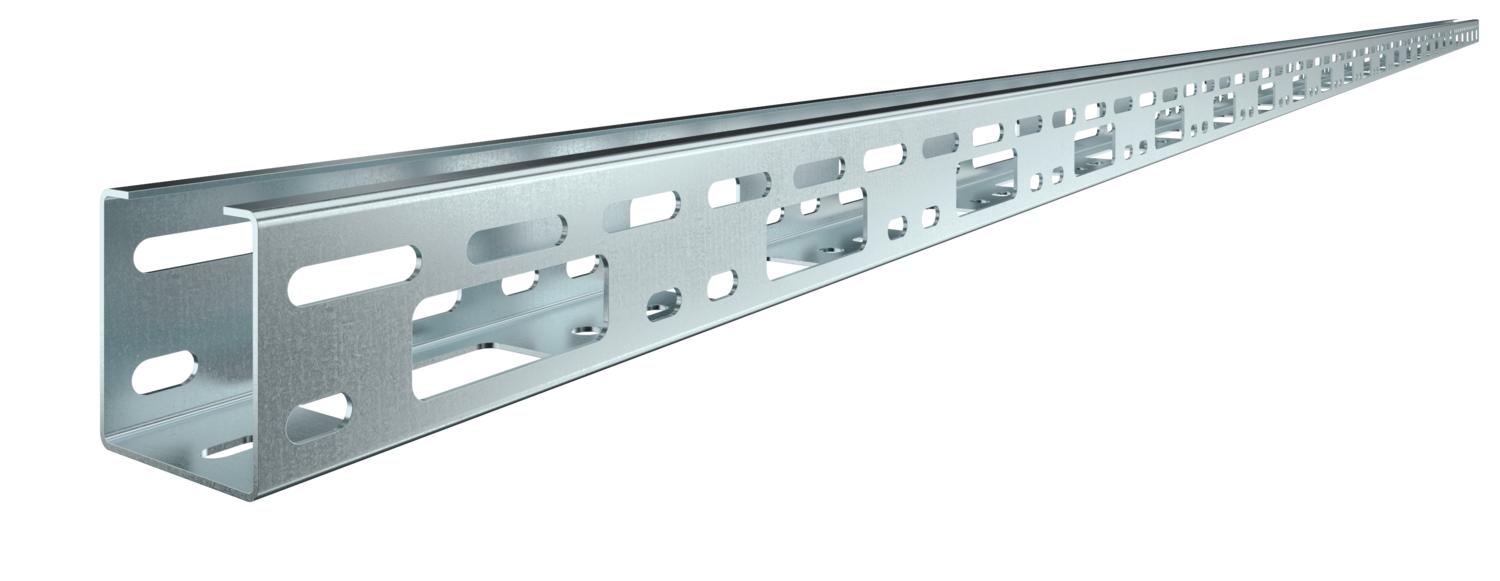

Canal AZ 50 FS
Réf. 6075096 | EAN 4012196068951
- Description du produit
-
Description du produitCanal AZ d'une hauteur d'aile de 50 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint non Couleur zinc Dimension 50x50x3000 Dimensions 50 x 50 x 1,5 Distance entre supports 2,0m 1,2 kN/m Distance entre supports 1,0m 2,5 kN/m Distance entre supports 1,5m 2 kN/m Distance entre supports 2,5m 0,85 kN/m Distance entre supports 3,0m 0,5 kN/m Empreinte CO₂ (GWP) du berceau à la porte 4,3595 kg CO₂e / 1 Mètre Épaisseur de tôle 1,5 mm Hauteur 50 mm Largeur 50 mm Longueur 3000 mm Maintien en fonction non Matériau Acier Modèle longue portée non Perforation de montage dans le fond oui Perforation latérale oui Schéma de perçage NATO non Section utile 25 cm² Section utile 2500 mm² Surface galvanisé par bande Version du connecteur sans raccord Caractéristiques techniques
Diagramme de charge du canal AZ
-
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de l'aile en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de l'aile en fonction de l'écartement
-
- Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Étrier de suspension 50 FT
AHB 50 D4 FT 6066505 50 Pièce
Raccord droit/coudé 50 FT
VF AZK FT 6066550 25 Pièce
Raccord droit 50 FS
VF AZK 50 FS 6066615 25 Pièce
Bague de protection des câbles 915 PE
KSR-915 PE 6066704 25 Pièce
Bague de protection des câbles 910 PE
KSR-910 PE 6066712 25 Pièce
Couvercle avec verrou tournant FS
AZDMD 50 FS 6080138 3 m - Téléchargements
-
Fiche technique AZK 050 FS / 6075096 , 0.34MB , pdfCatalogue Kabeltragsysteme , 45.23MB , pdfDéclaration de conformité UE AZK 050 FS / 6075096 , 0.17MB , pdfREACH Déclaration de conformité AZK 050 FS / 6075096 , 0.12MB , pdfRoHS Déclaration de conformité AZK 050 FS / 6075096 , 0.13MB , pdfDéclaration environnementale Umweltproduktdeklaration (EPD) , 1.48MB , pdfInstructions de montage Instructions de montage des systèmes modulaires , 0.05MB , pdf
