Canal AZ 50 A4
Réf. 6075152 | EAN 4012195866213
- Description du produit
-
Description du produit

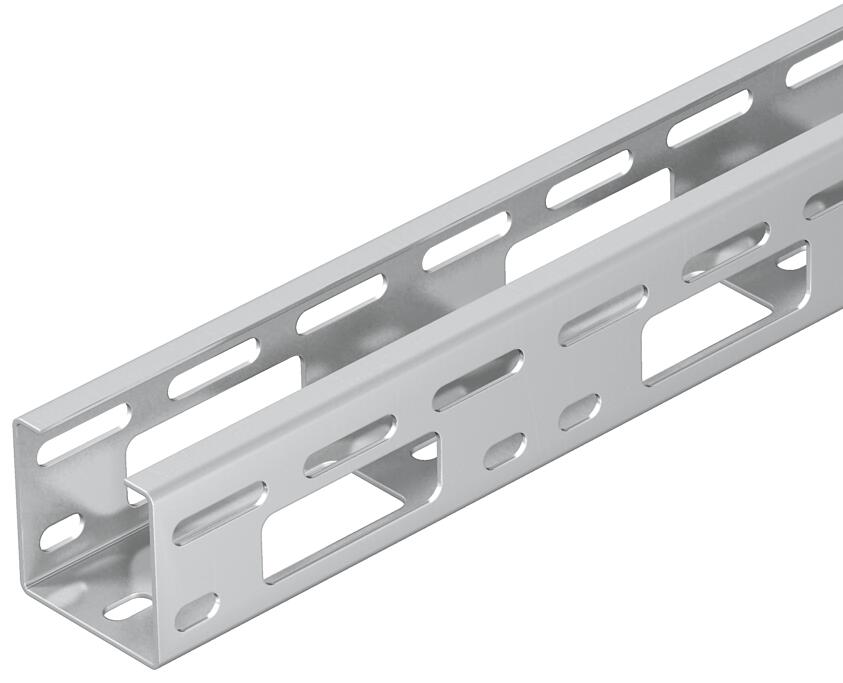

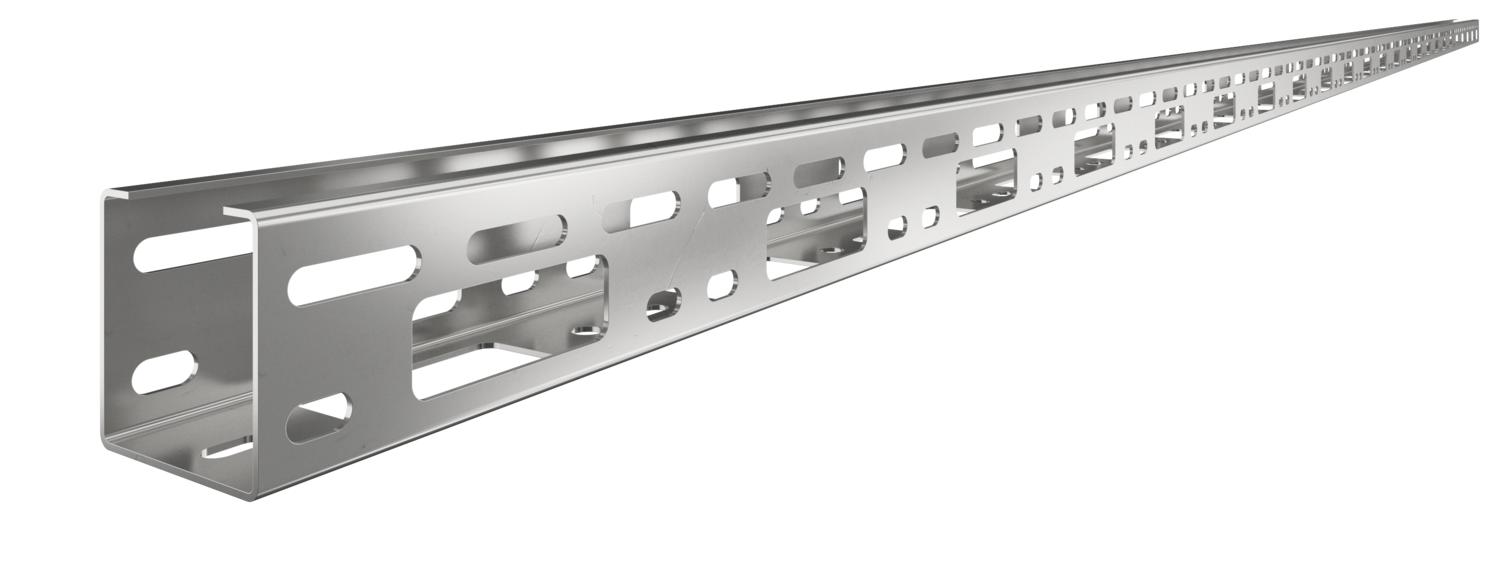

Canal AZ d'une hauteur d'aile de 50 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint non Cote B 50 mm Dimension 50x50x3000 Distance entre supports 2,0m 1,2 kN/m Distance entre supports 1,0m 2,5 kN/m Distance entre supports 1,5m 2 kN/m Distance entre supports 2,5m 0,85 kN/m Distance entre supports 3,0m 0,5 kN/m Épaisseur de tôle 1,5 mm Hauteur 50 mm Largeur 50 mm Longueur 3000 mm Maintien en fonction non Matériau Acier inoxydable 1.4571 Modèle longue portée non Perforation de montage dans le fond oui Perforation latérale oui Schéma de perçage NATO non Section utile 25 cm² Section utile 2500 mm² Surface nu, traité Version du connecteur sans raccord Caractéristiques techniques
Diagramme de charge du canal AZ
-
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de l'aile en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de l'aile en fonction de l'écartement
-
- Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Éclisse droite/d'angle A4
VF AZK A4 6066571 10 Pièce
Bague de protection des câbles 915 PE
KSR-915 PE 6066704 25 Pièce
Bague de protection des câbles 910 PE
KSR-910 PE 6066712 25 Pièce - Téléchargements
-
Fiche technique AZK 050 A4 / 6075152 , 0.34MB , pdfCatalogue Kabeltragsysteme , 45.23MB , pdfDéclaration de conformité AZK 050 A4 / 6075152 , 0.17MB , pdfDéclaration environnementale Umweltproduktdeklaration (EPD) , 1.48MB , pdfInstructions de montage Instructions de montage des systèmes modulaires , 0.05MB , pdf
