Canal AZ 100 A2
Réf. 6075304 | EAN 4012196069255
- Description du produit
-
Description du produit

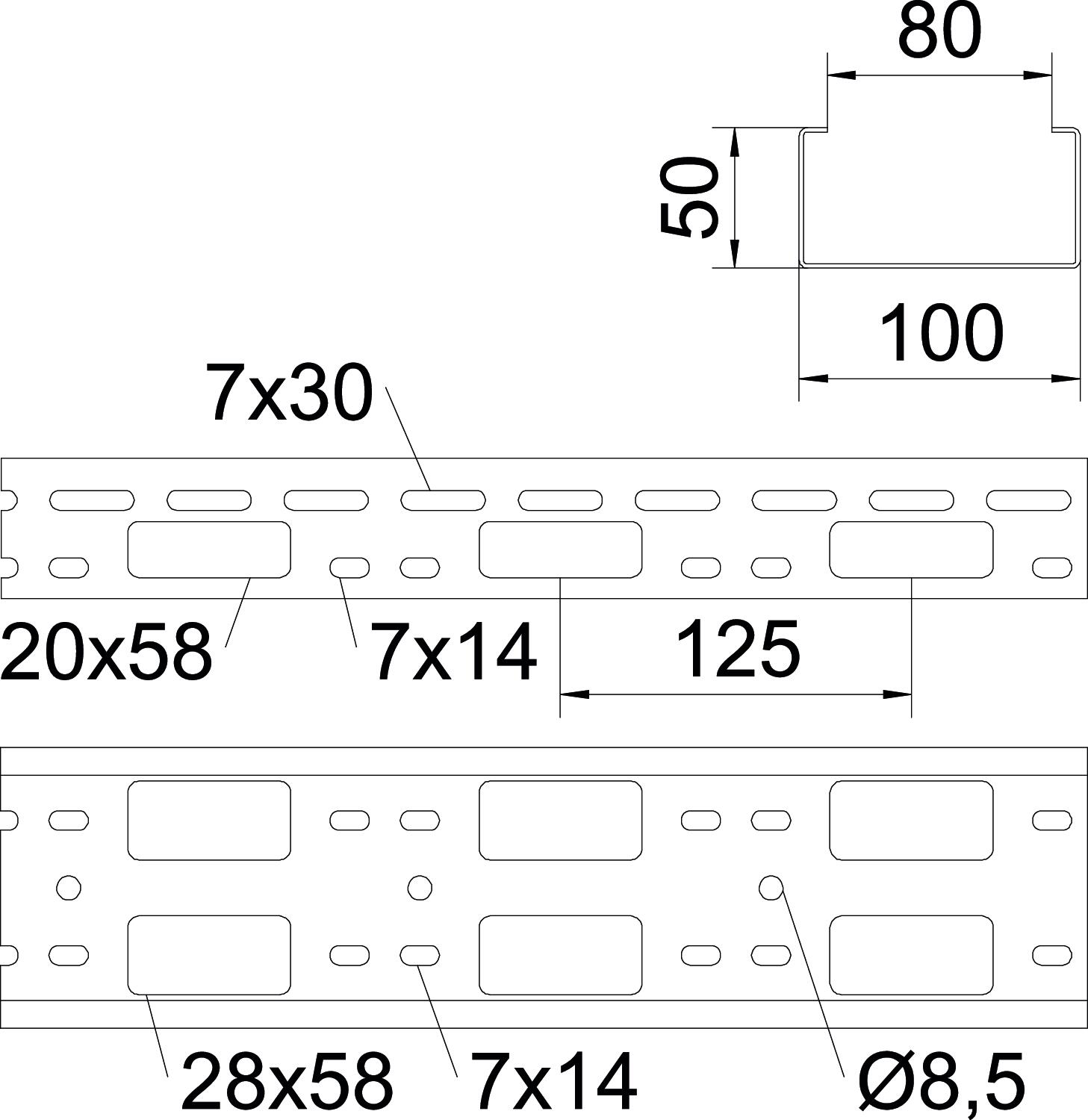

Canal AZ d'une hauteur d'aile de 50 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint non Cote B 100 mm Dimension 50x100x3000 Distance entre supports 2,0m 1 kN/m Distance entre supports 1,0m 1,7 kN/m Distance entre supports 1,5m 1,5 kN/m Distance entre supports 2,5m 0,8 kN/m Distance entre supports 3,0m 0,25 kN/m Épaisseur de tôle 1,5 mm Hauteur 50 mm Largeur 100 mm Longueur 3000 mm Maintien en fonction non Matériau acier inoxydable 1.4301 Modèle longue portée non Perforation de montage dans le fond oui Perforation latérale oui Schéma de perçage NATO non Section utile 50 cm² Section utile 5000 mm² Surface nu, traité Version du connecteur sans raccord Caractéristiques techniques
Diagramme de charge du canal AZ
-
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de l'aile en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de l'aile en fonction de l'écartement
-
- Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Raccord droit/coudé A2
VF AZK A2 6066569 10 Pièce
Bague de protection des câbles 915 PE
KSR-915 PE 6066704 25 Pièce
Bague de protection des câbles 910 PE
KSR-910 PE 6066712 25 Pièce Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente

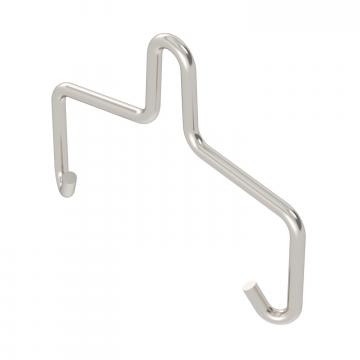

Étrier de suspension 100 A4
AHB 100 D5 A4 6066514 50 Pièce - Téléchargements
-
