BZ3 bolt tie
Réf. 3498707 | EAN 4012197357672
- Description du produit
-

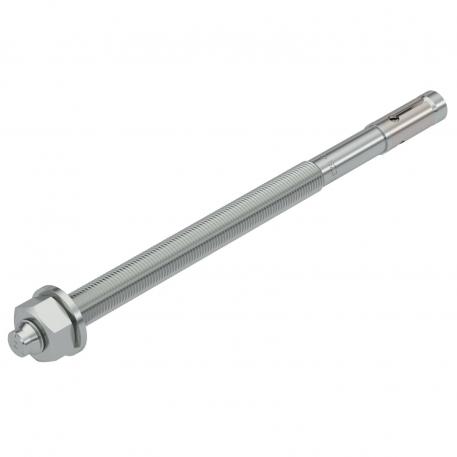

Description du produitBolt tie BZ3 for the anchoring of medium-duty to heavy-duty loads, both in cracked and non-cracked concrete. Suitable for heavy loads with small edge and axial distances. For knocking in.
European Technical Approval ETA-19/0619, including characteristic values under fire ex-
posure to fire resistance R 120.
Proof of suitability in the event of seismic impacts, categories C1 and C2.
Shock approval by the Federal Office for Civil Protection in Bern, Switzerland.
* With large washer to DIN EN ISO 7093-1 (DIN 9021)
-
- Caractéristiques techniques
-
Caractéristiques techniques
Classe de protection incendie selon la norme EN 13501-2 Autres Cote L 200 mm Couleur zinc Diamètre de perçage min. 12 mm Dimension M12x200 Dispositif de fixation cheville d’ancrage Écrou Épaisseur de serrage 125 mm Évaluation des risques sismiques ETA C1 et C2 Filetage M12 Filetage, métrique 12 Homologations existantes oui Longueur 200 mm Longueur de filetage 134 mm Matériau Acier Méplat 19 Modèle à frapper Modèle cheville d’ancrage Filetage externe Modèle Chevilles/clous/vis Tampon expansif Plage de serrage max. 125 mm Plage de serrage min. 50 mm Profondeur de perçage 83 mm Surface galvanisé Système à visser cheville d’ancrage Six pans extérieur Type de filetage métrique Type de montage cheville, cheville d’ancrage Montage à fleur - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique BZ312x200/50-125 / 3498707 , 0.15MB , pdfCatalogue Kabeltragsysteme , 45.23MB , pdfDéclaration de conformité UE BZ312x200/50-125 / 3498707 , 0.11MB , pdfREACH Déclaration de conformité BZ312x200/50-125 / 3498707 , 0.12MB , pdfRoHS Déclaration de conformité BZ312x200/50-125 / 3498707 , 0.12MB , pdf
