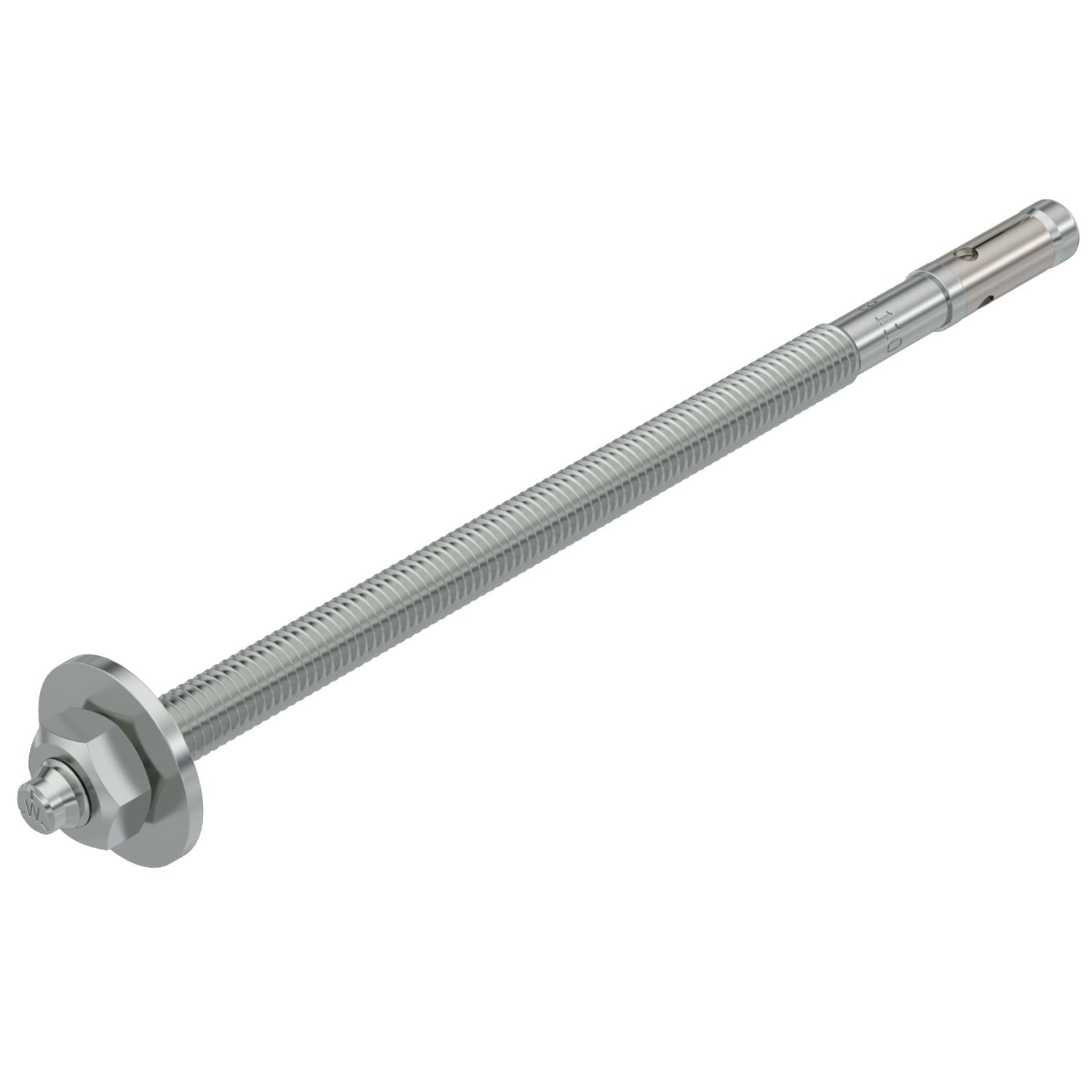

BZ3 bolt tie
Réf. 3498687 | EAN 4012197357313
- Description du produit
-
Description du produitBolt tie BZ3 for the anchoring of medium-duty to heavy-duty loads, both in cracked and non-cracked concrete. Suitable for heavy loads with small edge and axial distances. For knocking in.
European Technical Approval ETA-19/0619, including characteristic values under fire ex-
posure to fire resistance R 120.
Proof of suitability in the event of seismic impacts, categories C1 and C2.
Shock approval by the Federal Office for Civil Protection in Bern, Switzerland.
* With large washer to DIN EN ISO 7093-1 (DIN 9021)
-
- Caractéristiques techniques
-
Caractéristiques techniques
Classe de protection incendie selon la norme EN 13501-2 Autres Cote L 165 mm Couleur zinc Diamètre de perçage min. 8 mm Dimension M8x165 Dispositif de fixation cheville d’ancrage Écrou Épaisseur de serrage 110 mm Évaluation des risques sismiques ETA C1 et C2 Filetage M8 Filetage, métrique 8 Homologations existantes oui Longueur 165 mm Longueur de filetage 123 mm Matériau Acier Méplat 13 Modèle à frapper Modèle cheville d’ancrage Filetage externe Modèle Chevilles/clous/vis Tampon expansif Plage de serrage max. 110 mm Plage de serrage min. 55 mm Surface galvanisé Système à visser cheville d’ancrage Six pans extérieur Type de filetage métrique Type de montage cheville, cheville d’ancrage Montage à fleur - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique BZ3 8x165/55-110 / 3498687 , 0.17MB , pdfCatalogue Kabeltragsysteme , 45.23MB , pdfDéclaration de conformité UE BZ3 8x165/55-110 / 3498687 , 0.11MB , pdfREACH Déclaration de conformité BZ3 8x165/55-110 / 3498687 , 0.12MB , pdfRoHS Déclaration de conformité BZ3 8x165/55-110 / 3498687 , 0.12MB , pdf
