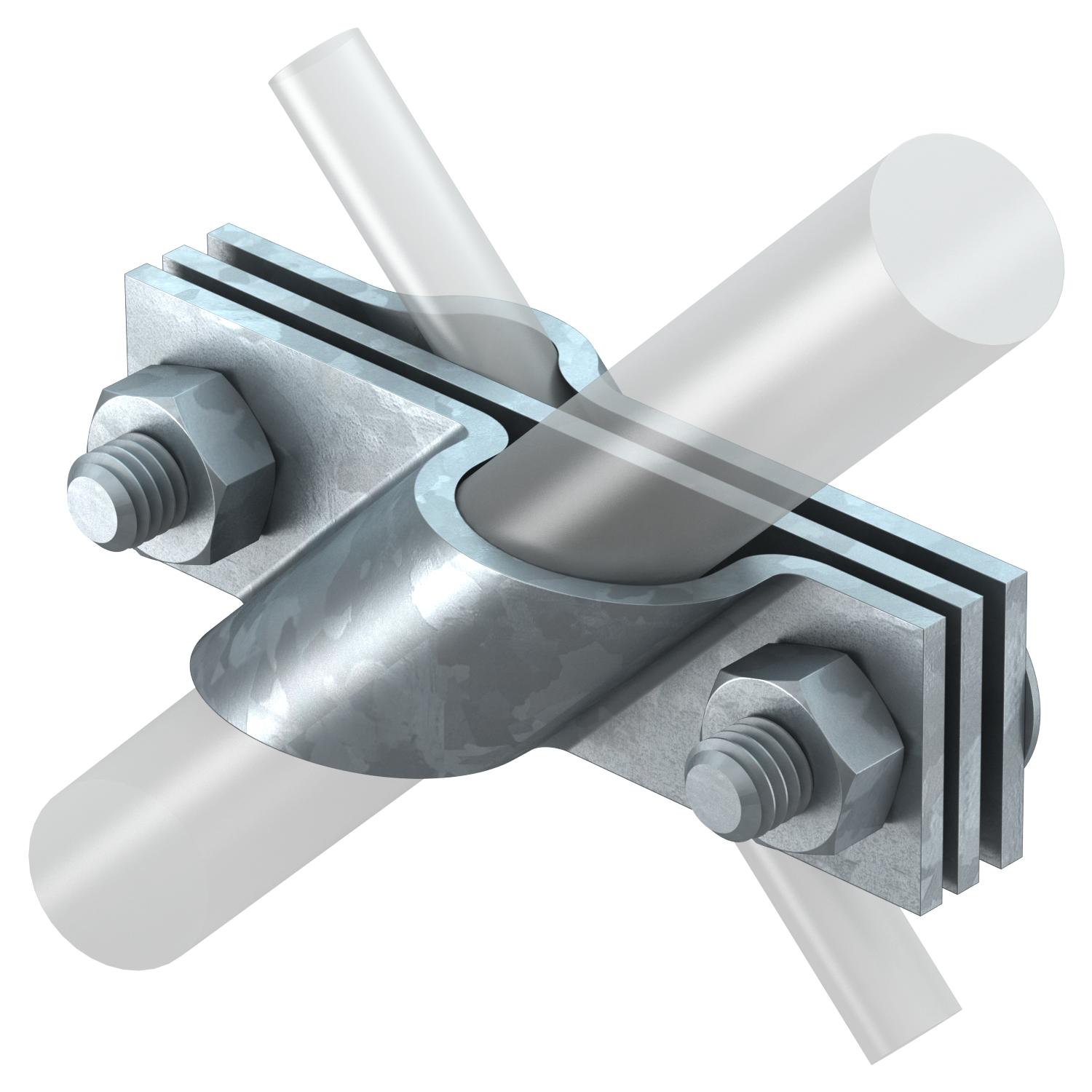

Bride de raccordement universelle pour piquet de terre, A2
Réf. 5001625 | EAN 4012195752653
- Description du produit
-
Description du produit
• Conforme aux exigences de la norme VDE 0185-305-3 (CEI 62305-3)
• Convient pour raccorder des conducteurs ronds Rd 8-10 ou méplats jusqu'à FL 40
• Avec plaque intermédiaire
• Montée avec 2 vis à tête hexagonale M10 x 30 et 2 écrous hexagonaux M10
-
- Caractéristiques techniques
-
Caractéristiques techniques

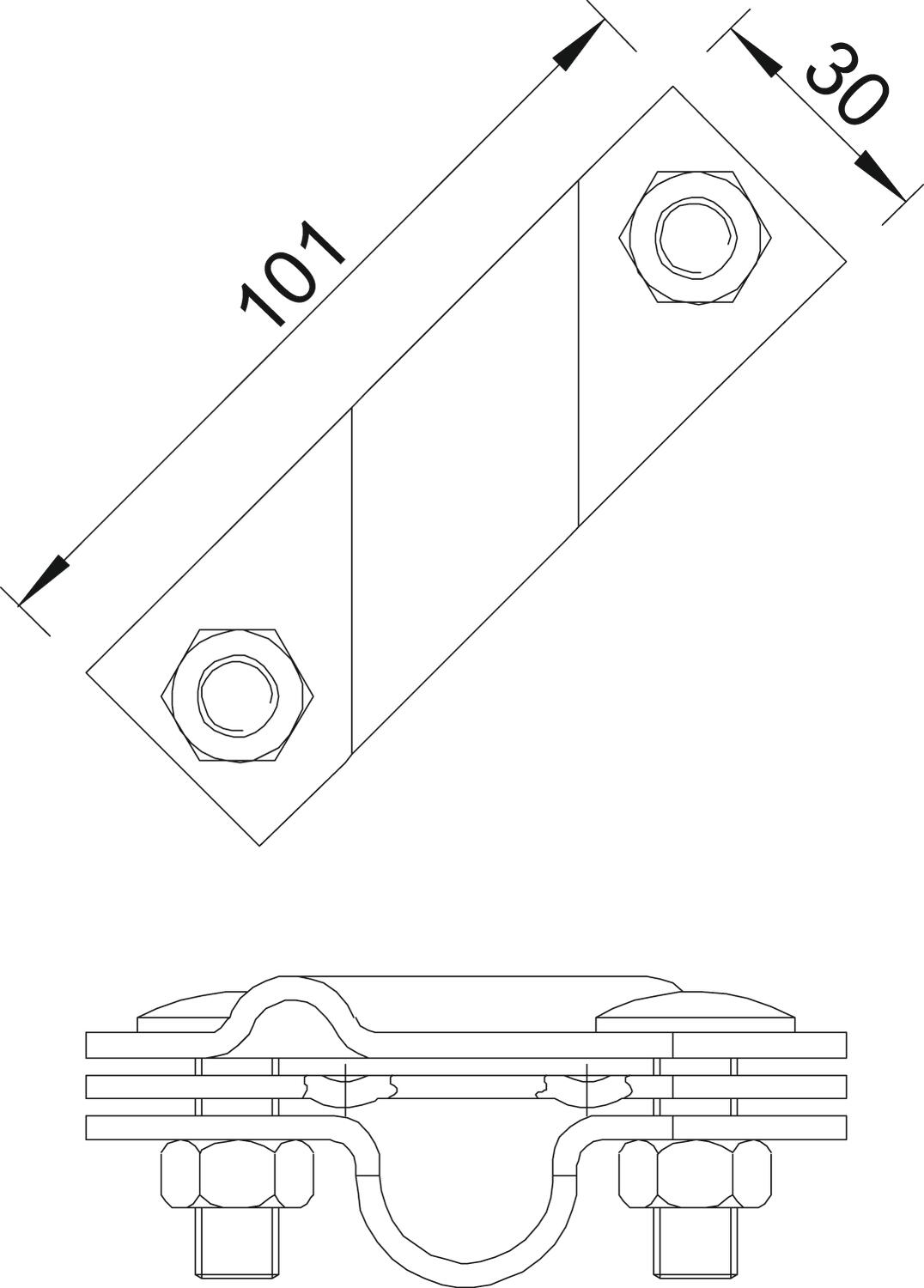

Ajustement Rd 8-10/FL40 mm Convient à la largeur de méplat max. 10 mm Convient à la largeur de méplat min. 8 mm Convient pour diamètre de conducteur cylindrique max. 10 mm Convient pour diamètre de conducteur cylindrique min. 8 mm Cote A 101 mm Diamètre du raccord de mise à la terre 20 mm Dimension 20mm Forme de construction Bride de liaison Matériau acier inoxydable 1.4301 Plage de serrage max. 10 mm Plage de serrage min. 8 mm Plaque intermédiaire non pour piquet de terre 20 mm - Tous les types
- Téléchargements
-
Fiche technique 2760 B-20 VA / 5001625 , 0.23MB , pdfDéclaration de conformité 2760 B-20 VA / 5001625 , 0.06MB , pdf
