Bride de mise à la terre en cuivre nickelé 81 | 5 | 39 | 43

Bride de mise à la terre en cuivre nickelé

Réf. 5038138 | EAN 4012195384915

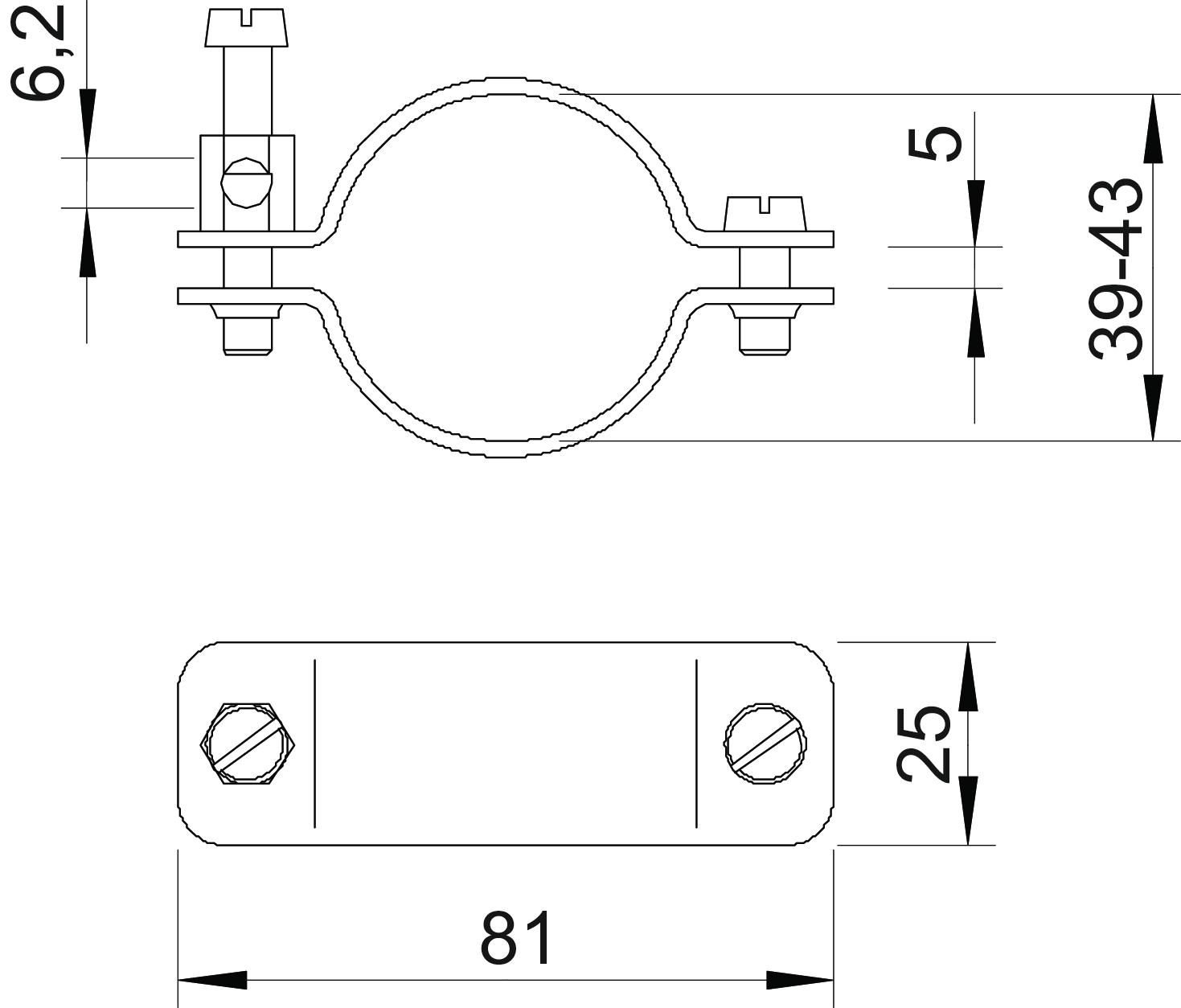

Réf. / Type

Cote A

Cote X

Plage de serrage D min.

Plage de serrage D max.

Description du produit

Description du produit

• Pour tuyaux 1/8 - 1 1/2 pouces ou Ø 8-49 mm
• Possibilités de raccordement : câbles jusqu'à 25 mm²
• Avec borne de raccordement et vis à tête cylindrique M6 x 16 en laiton nickelé
• Parties supérieure et inférieure de la bride en cuivre nickelé

Caractéristiques techniques

Dimensions

Cote A	81 mm
Cote b	25 mm
Cote X	5 mm
Dimension	39-43mm
Matériau	cuivre
Nombre de conducteurs	1

Plage de serrage D	1 1/4
Plage de serrage D max.	43 mm
Plage de serrage D min.	39 mm
Section du câble à raccorder max.	25 mm²
Surface	nickelé

Tous les types

Tous les types

Type	Cote A	Cote X	Plage de serrage D min.	Plage de serrage D max.	Réf.	Quantité	Plus petite unité de vente
942 11	44 mm	3,5 mm	8 mm	11 mm	5038014	Pièce	10 Pièce
942 15	50 mm	3 mm	13 mm	15 mm	5038030	Pièce	10 Pièce
942 18	52 mm	2 mm	16 mm	18 mm	5038057	Pièce	10 Pièce
942 22	55 mm	3 mm	19 mm	22 mm	5038073	Pièce	10 Pièce
942 28	63 mm	3 mm	24 mm	28 mm	5038081	Pièce	10 Pièce
942 35	71 mm	5 mm	30 mm	35 mm	5038111	Pièce	10 Pièce
942 43	81 mm	5 mm	39 mm	43 mm	5038138	Pièce	10 Pièce
942 49	86 mm	5 mm	44 mm	49 mm	5038154	Pièce	10 Pièce
