Bride de mise à la terre en acier galvanisé 77 | 3 | 30,5 | 33,5

Bride de mise à la terre en acier galvanisé

Réf. 5052114 | EAN 4012195386957

Réf. / Type

Cote A

Cote X	3 mm

Plage de serrage D min.

Plage de serrage D max.

Description du produit

Description du produit

• Pour tuyaux 1/2 - 2 pouces ou Ø 11,5-60 mm

• Possibilités de raccordement : câbles 16-70 mm² ou conducteurs ronds jusqu'à Rd 10 avec barre de pression imperdable en acier inoxydable

• Avec 2 vis à tête hexagonale M6 x 16 et 2 vis à tête hexagonale M8 x 20 en acier, galvanisé à chaud

• Partie supérieure du collier avec point de serrage faisant corps en zinc moulé sous pression, partie inférieure du collier en acier galvanisé à chaud

Caractéristiques techniques

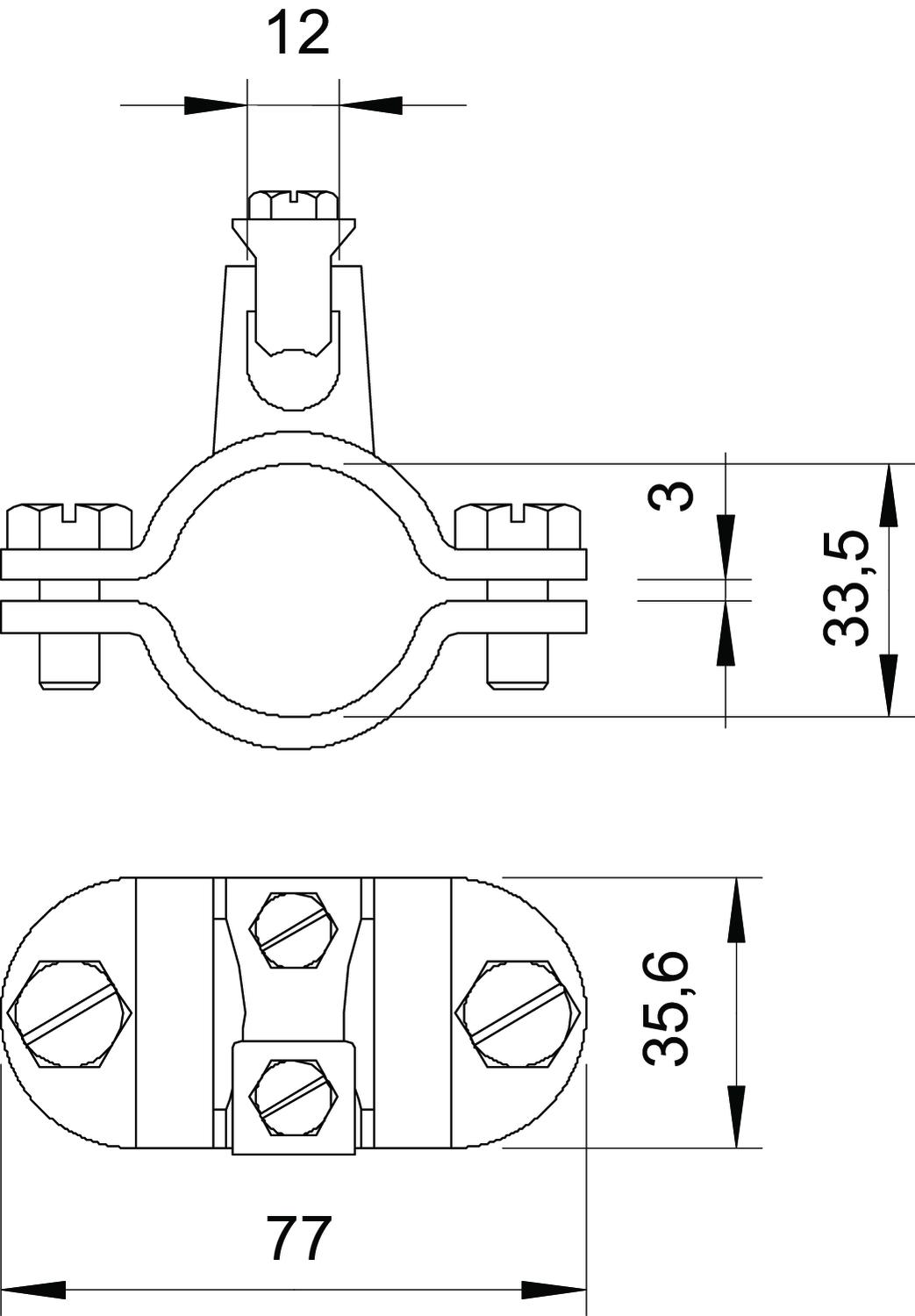

Dimensions

Cote A	77 mm
Cote D	33,5 mm
Cote X	3 mm
Dimension	1"
Matériau	Acier
Nombre de conducteurs	1

Plage de serrage D	1
Plage de serrage D max.	33,5 mm
Plage de serrage D min.	30,5 mm
Section du câble à raccorder max.	70 mm²
Section du câble à raccorder min.	16 mm²
Surface	galvanisé à chaud par trempage

Tous les types

Tous les types

Type	Cote A	Cote X	Plage de serrage D min.	Plage de serrage D max.	Réf.	Quantité	Plus petite unité de vente
952 Z 1/2	65 mm	3 mm	18,5 mm	21,5 mm	5052076	Pièce	5 Pièce
952 Z 3/4	71 mm	3 mm	24 mm	27 mm	5052092	Pièce	5 Pièce
952 Z 1	77 mm	3 mm	30,5 mm	33,5 mm	5052114	Pièce	5 Pièce
952 Z 1 1/4	87 mm	3 mm	39,5 mm	42,5 mm	5052130	Pièce	5 Pièce
952 Z 1 1/2	94 mm	3 mm	45,5 mm	48,5 mm	5052157	Pièce	5 Pièce
952 Z 2	105 mm	3 mm	57 mm	60 mm	5052181	Pièce	5 Pièce
