Bride de mise à la terre en acier galvanisé 62 | 2 | 24,9 | 26,9

Bride de mise à la terre en acier galvanisé

Réf. 5040094 | EAN 4012195385394

Réf. / Type

Cote A

Cote X	2 mm

Plage de serrage D min.

Plage de serrage D max.

Description du produit

Description du produit

• Pour tuyaux 1/4 - 1 1/2 pouces ou Ø 11,5-48,3 mm
• Possibilités de raccordement : câbles jusqu'à 16 mm² avec borne de raccordement rivetée en laiton et 1 vis à tête cylindrique M5 x 12
• Jusqu'à une taille de 1 1/2 pouces avec 2 vis à tête cylindrique M6 x 16 (G)

Caractéristiques techniques

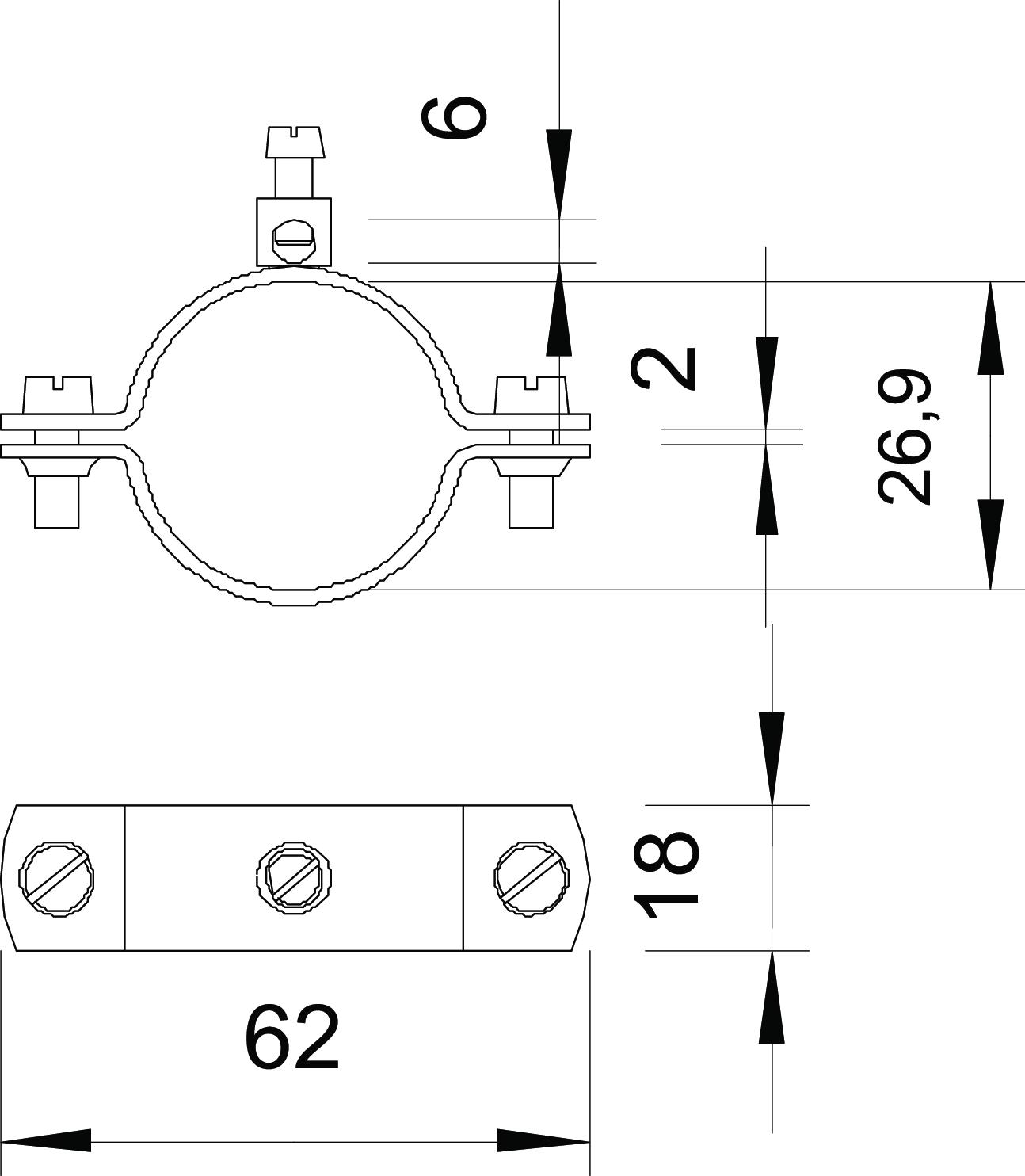

Dimensions

Cote A	62 mm
Cote b	18 mm
Cote D	26,9 mm
Cote X	2 mm
Dimension	3/4"
Matériau	Acier

Nombre de conducteurs	1
Plage de serrage D	3/4
Plage de serrage D max.	26,9 mm
Plage de serrage D min.	24,9 mm
Section du câble à raccorder max.	16 mm²
Surface	galvanisé

Tous les types

Tous les types

Type	Cote A	Cote X	Plage de serrage D min.	Plage de serrage D max.	Réf.	Quantité	Plus petite unité de vente
925 1/4	48 mm	2 mm	11,5 mm	13,5 mm	5040035	Pièce	25 Pièce
925 3/8	52 mm	2 mm	15,2 mm	17,2 mm	5040051	Pièce	25 Pièce
925 1/2	56 mm	2 mm	19,3 mm	21,3 mm	5040078	Pièce	25 Pièce
925 3/4	62 mm	2 mm	24,9 mm	26,9 mm	5040094	Pièce	25 Pièce
925 1	70 mm	2 mm	31,7 mm	33,7 mm	5040116	Pièce	25 Pièce
925 1 1/4	81 mm	2 mm	40,4 mm	42,4 mm	5040132	Pièce	25 Pièce
925 1 1/2	88 mm	2 mm	46,3 mm	48,3 mm	5040159	Pièce	20 Pièce
