Branchement d'air comprimé pour colonne industrielle
Réf. 6290495 | EAN 4012196258659
- Description du produit
-
Description du produit

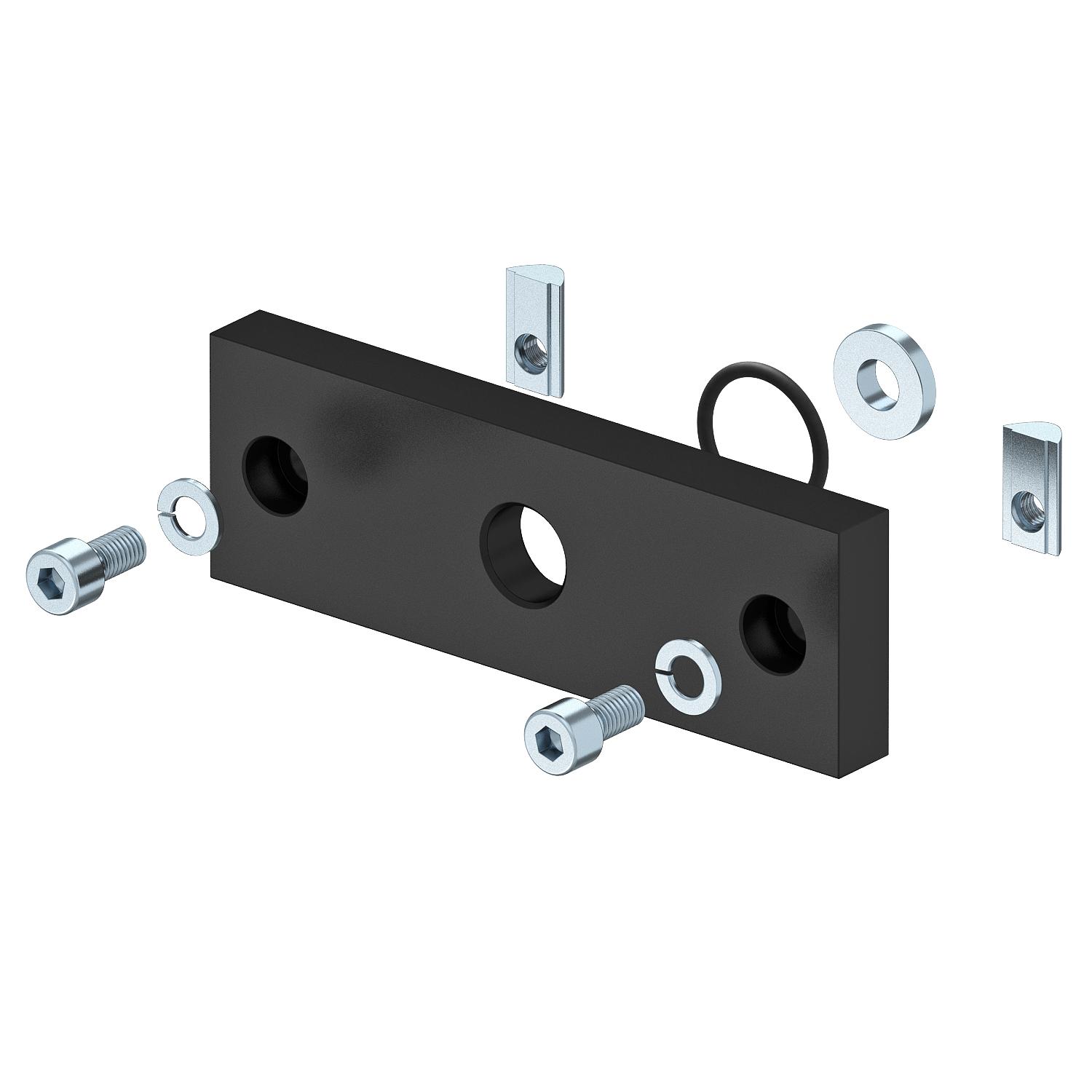

Branchement air comprimé pour prélèvement d'air comprimé d'un profil de colonne industrielle ISS. Le branchement d'air comprimé a un trou taraudé de G 1/2 (ISO 228-1) pour loger un raccord d'air comprimé standard. De manière variable, l'unité peut être fixée sur le profil de colonne au moyen de clavettes rainurées et de vis de fixation. Pour perforer l'orifice correspondant de l'air comprimé, un gabarit de perçage est fourni.
-
- Caractéristiques techniques
-
Caractéristiques techniques

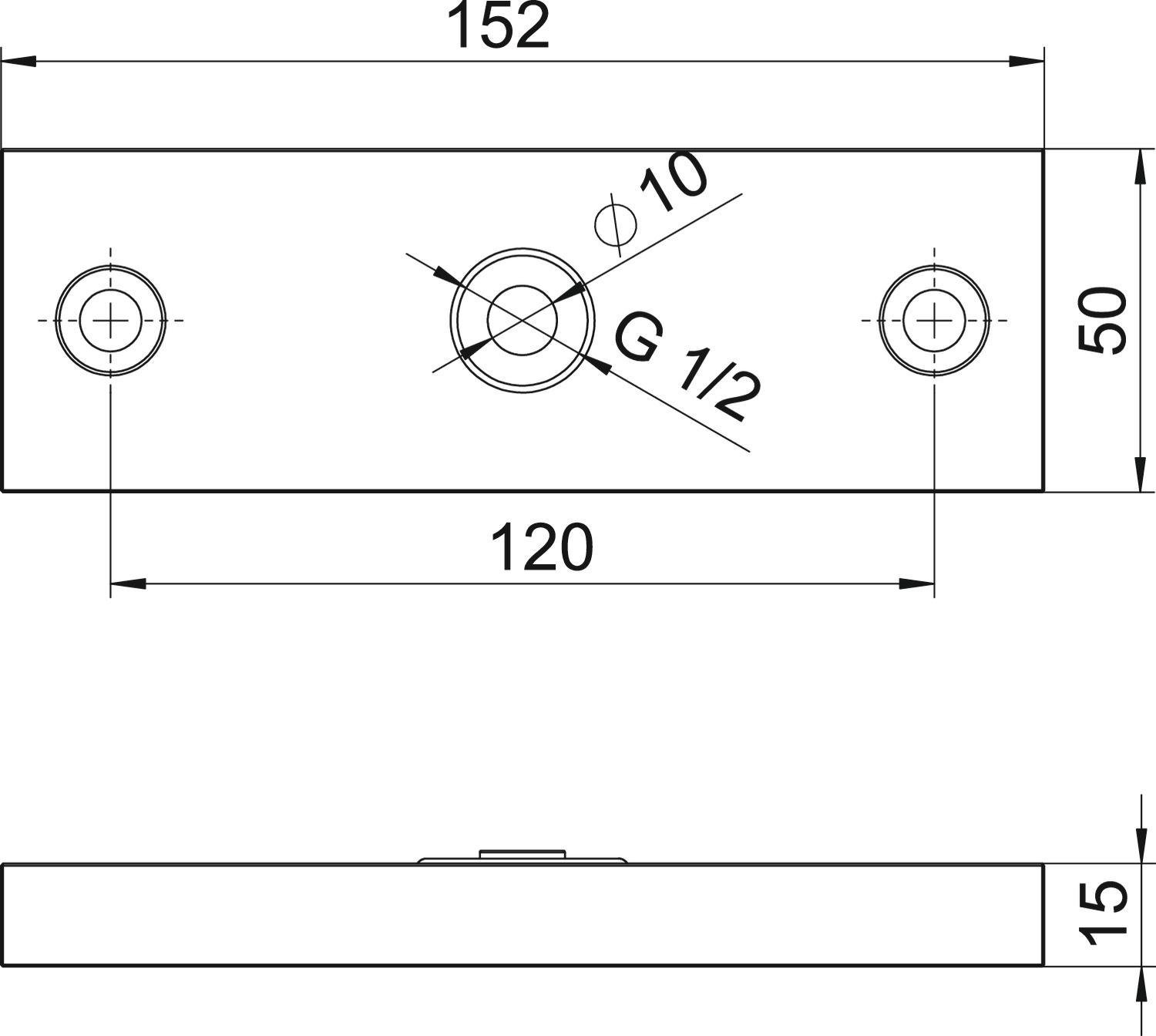

Couleur noir profond; RAL 9005 Dimension 152x50x15mm Hauteur 15 mm Indice de protection IP30 Indice de protection code IK IK10 Largeur 50 mm Longueur 152 mm Matériau Aluminium Plage de températures d’utilisation max. 60 °C Plage de températures d’utilisation min. -25 °C Sans halogène oui - Tous les types
- Téléchargements
-
Fiche technique ISS160160DLA / 6290495 , 0.20MB , pdfCatalogue Systèmes d'encastrement , 28.45MB , pdfDéclaration de conformité ISS160160DLA / 6290495 , 0.16MB , pdfDéclaration de conformité du Royaume-Uni ISS160160DLA / 6290495 , 0.14MB , pdfInstructions de montage Instructions de montage Captage d'air comprimé pour ISS-I , 4.01MB , pdfInstructions de montage Instructions de montage ISS-I , 4.01MB , pdfInstructions de montage Instructions de montage Console ISS160160 pour ISS-I , 4.01MB , pdf
