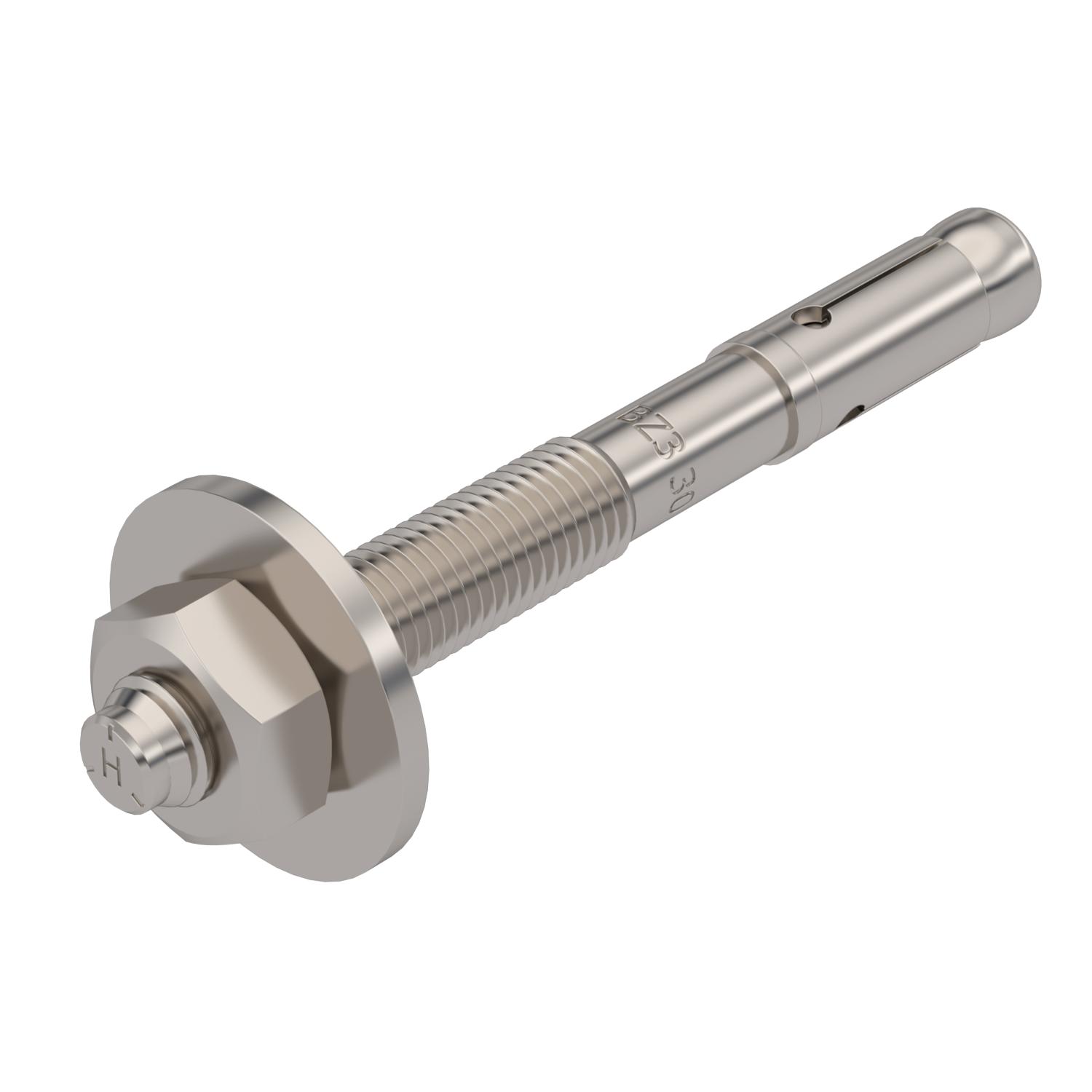

Bolt tie BZ3, A4
Réf. 3498720 | EAN 4012197357115
- Description du produit
-
Description du produitBolt tie BZ3 for the anchoring of medium-duty to heavy-duty loads, both in cracked and non-cracked concrete. Suitable for heavy loads with small edge and axial distances. For knocking in.
European Technical Approval ETA-19/0619, including characteristic values under fire ex-
posure to fire resistance R 120.
Proof of suitability in the event of seismic impacts, categories C1 and C2.
Shock approval by the Federal Office for Civil Protection in Bern, Switzerland.
* With large washer to DIN EN ISO 7093-1 (DIN 9021)
-
- Caractéristiques techniques
-
Caractéristiques techniques
Classe de protection incendie selon la norme EN 13501-2 Autres Cote L 90 mm Couleur acier inoxydable Diamètre de perçage min. 10 mm Dimension M10x90 Dispositif de fixation cheville d’ancrage Écrou Évaluation des risques sismiques ETA C1 et C2 Filetage M10 Filetage, métrique 10 Longueur 90 mm Longueur de filetage 45 mm Matériau Acier inoxydable Méplat 17 Modèle à frapper Modèle cheville d’ancrage Filetage externe Modèle Chevilles/clous/vis Tampon expansif Plage de serrage max. 30 mm Profondeur de perçage 71 mm Surface nu, traité Système à visser cheville d’ancrage Six pans extérieur Type de filetage métrique Type de montage cheville, cheville d’ancrage Montage à fleur - Tous les types
