Boîtier sous chape avec GES9
Réf. 7427479 | EAN 4012196456246
- Description du produit
-

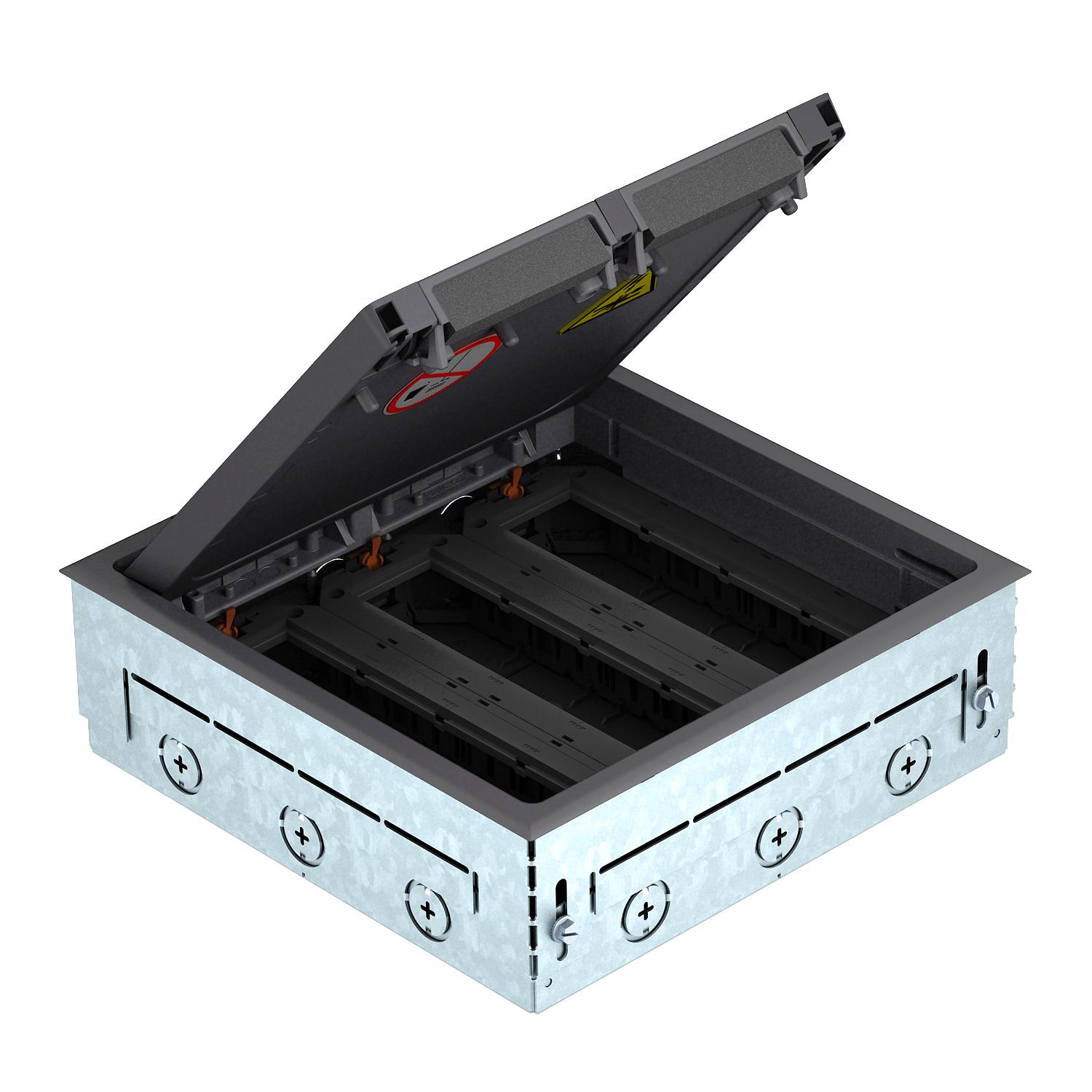

Description du produitBoîte sous chape carrée avec boîtier de sol GES9 pour installation dans des chapes en intérieur. Avec ouvertures d'insertion défonçables pour tubes (M25), sur les quatre côtés.

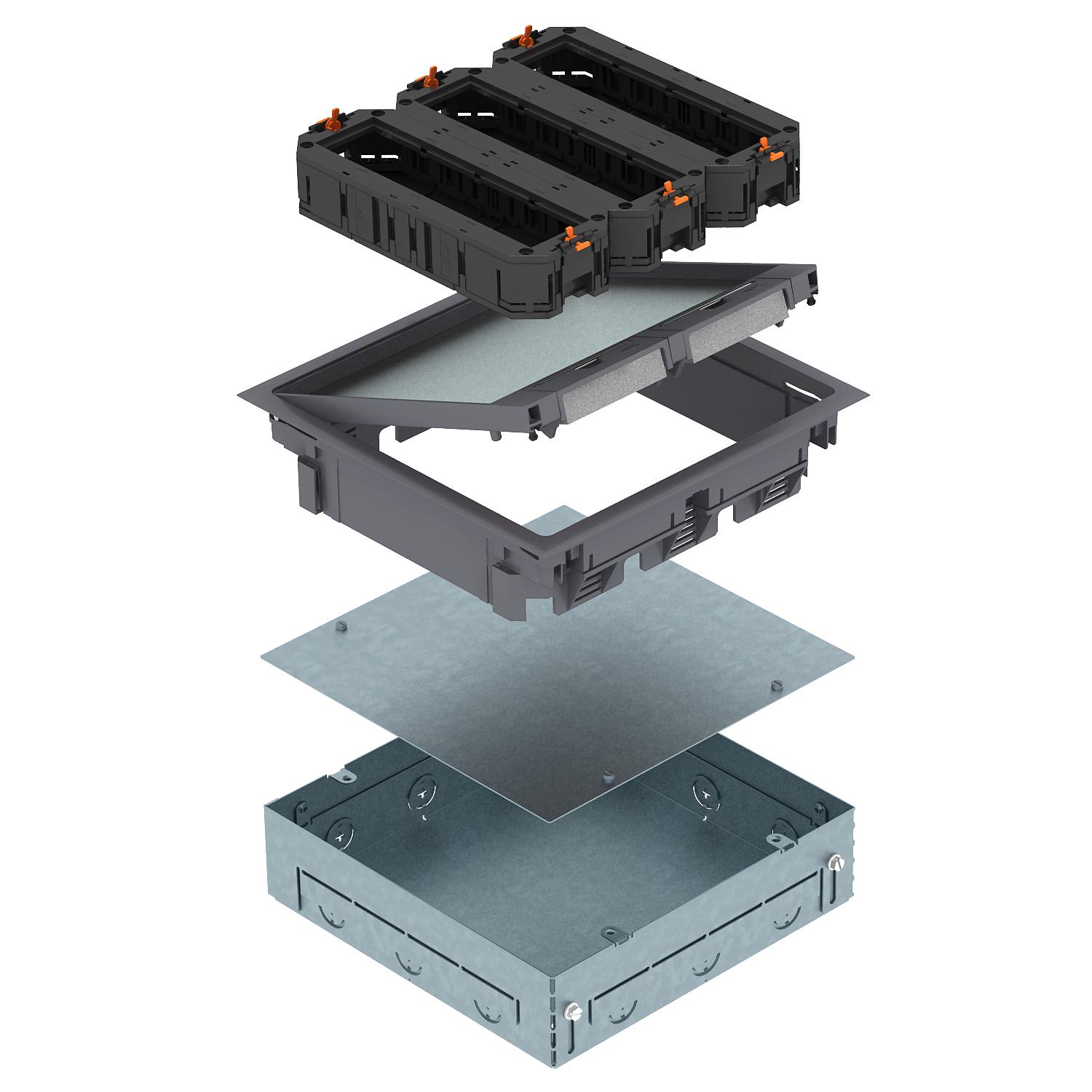

Le boîtier de montage est livré fermé avec un couvercle de protection. La profondeur minimale d’encastrement est de 64 mm et la plage de réglage + 23 mm.
-
- Caractéristiques techniques
-
Caractéristiques techniques

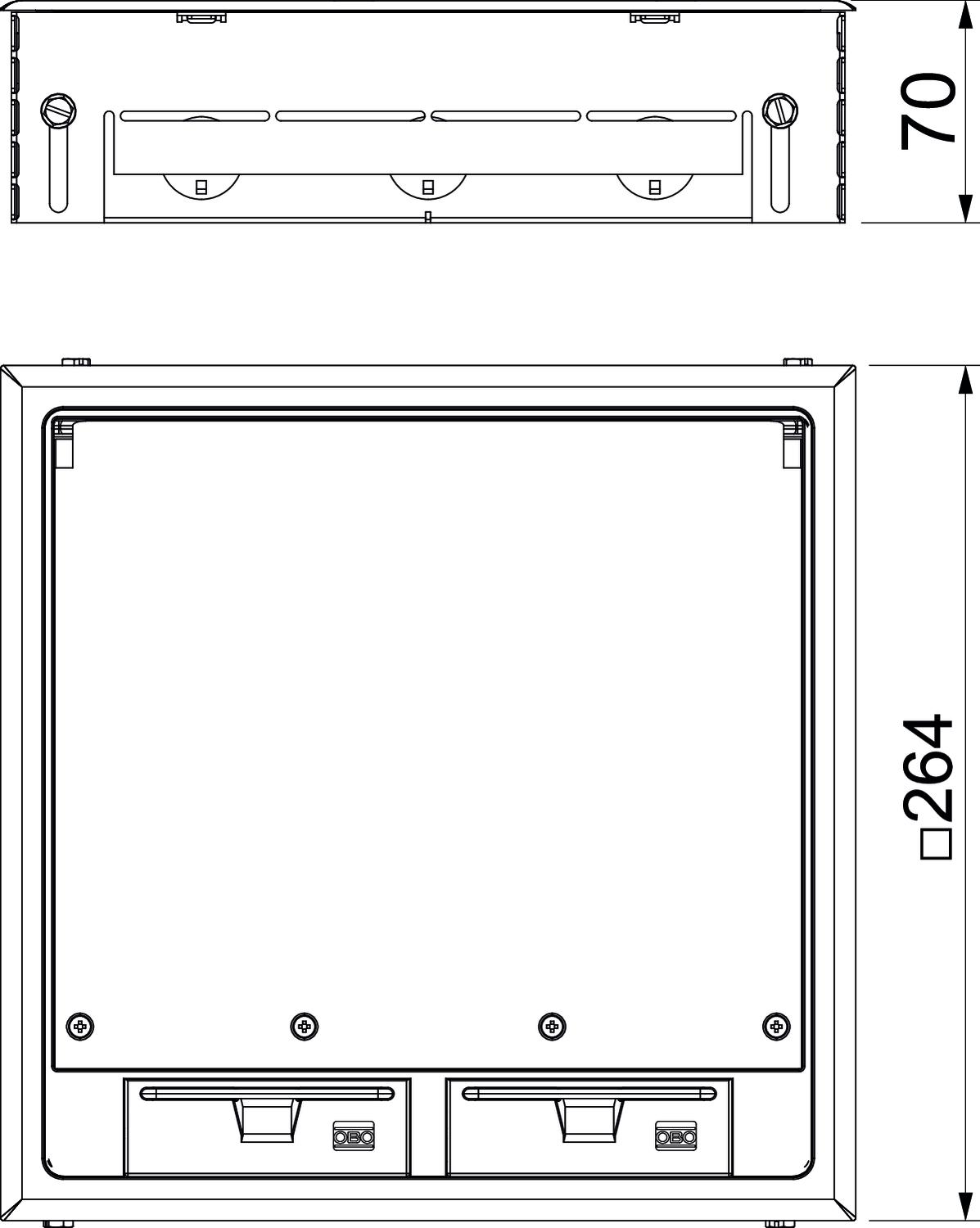

Avec évidement pour l'insertion du revêtement de sol oui Cadre de protection du revêtement de sol oui Compatible avec le conduit fermé affleurant avec la chape non Compatible avec le conduit noyé dans la chape non Convient pour goulotte noyée non convient pour montage dans des faux-planchers non Convient pour montage dans plancher technique non Convient pour nettoyage à l'eau non Couleur gris fer ; RAL 7011 Dimension 264x264x135 Dimension h 70 mm Dimension nominale pour boîtier d'appareillages 9 Entretien du sol sécher Épaisseur du revêtement de sol 10 mm Indice de protection (IP) en utilisation IP20 Indice de protection (IP) hors utilisation IP40 Indice de protection code IK IK08 Largeur 264 mm Largeur dimensions extérieures 264 mm Longueur 264 mm Longueur dimensions extérieures 264 mm Matériau Polyamide Mécanisme d'ouverture poignée étrier Modèle de cadre Cadre de protection de moquette Modèle pour charges lourdes oui Modèle Sortie de câble Sortie de cordon pivotante Nombre d'appareillages montables 12 Nombre de paniers support appareillage 3 Plage de réglage max. 93 mm Plage de réglage min. 83 mm Possibilité d'installation du joint non Profondeur de montage 83 mm Support d'appareillage pour le logement de paniers appareillage oui Type du système d'encastrement MT4 - Tous les types
- Téléchargements
-
Fiche technique SFB GES9 7011 MT / 7427479 , 0.24MB , pdfDéclaration de conformité UE SFB GES9 7011 MT / 7427479 , 0.13MB , pdfInstructions de montage Notice de montage boîte de montage UDHOME Box 4/9 , 0.11MB , pdf
