Boîtier sous chape avec GES9
Réf. 7427475 | EAN 4012196428274
- Description du produit
-

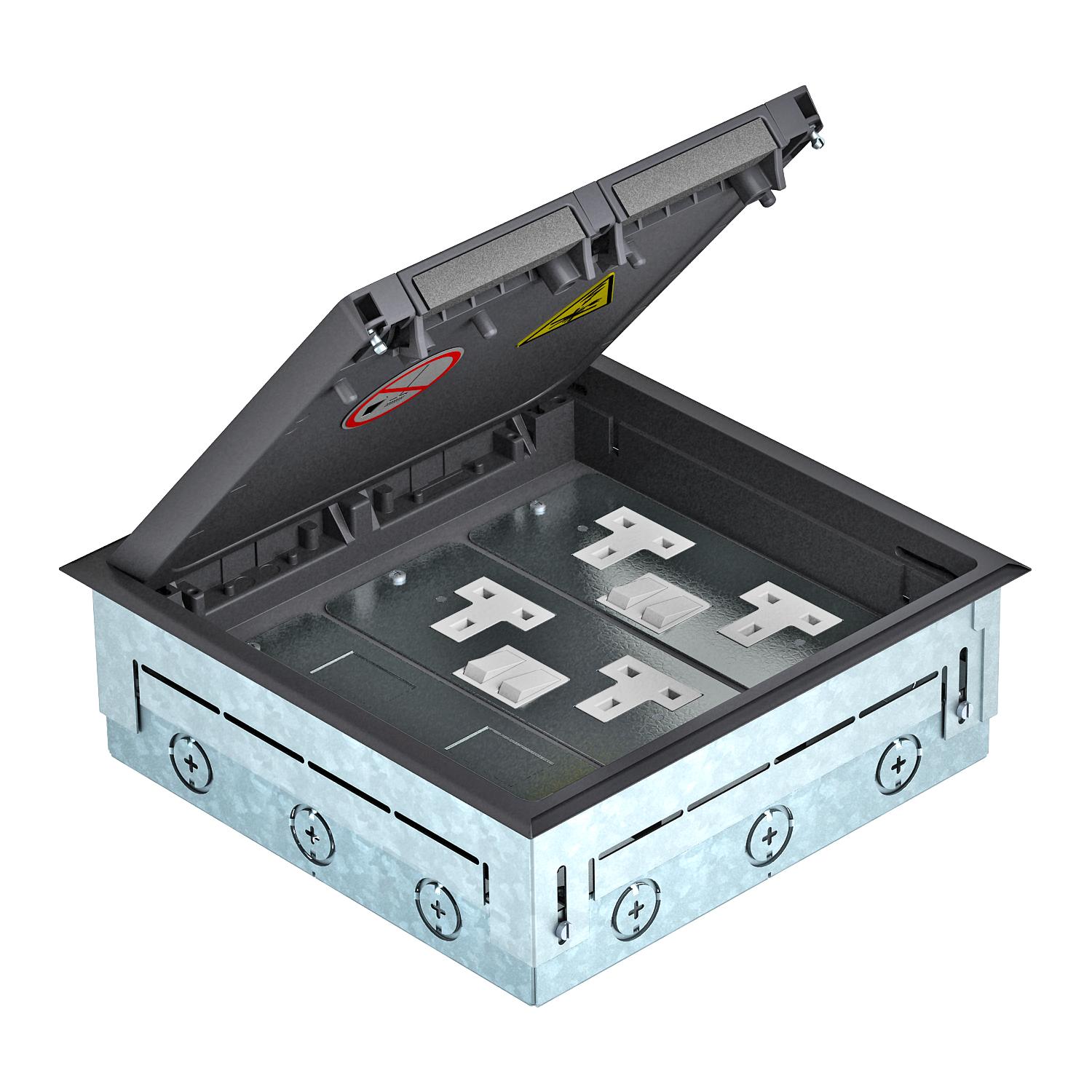

Description du produitBoîte sous chape carrée avec boîtier de sol GES9 UGE pour installation dans des chapes en intérieur. Avec ouvertures d'insertion prédécoupées pour canalisations (M20/M25), sur les quatre côtés.
Le boîtier de montage est livré fermé avec un couvercle de protection. La profondeur minimale d’encastrement est de 65 mm et la plage de réglage + 25 mm.
Il est possible d'installer 3 plaques de support d'appareillage de forme APMT5.
-
- Caractéristiques techniques
-
Caractéristiques techniques

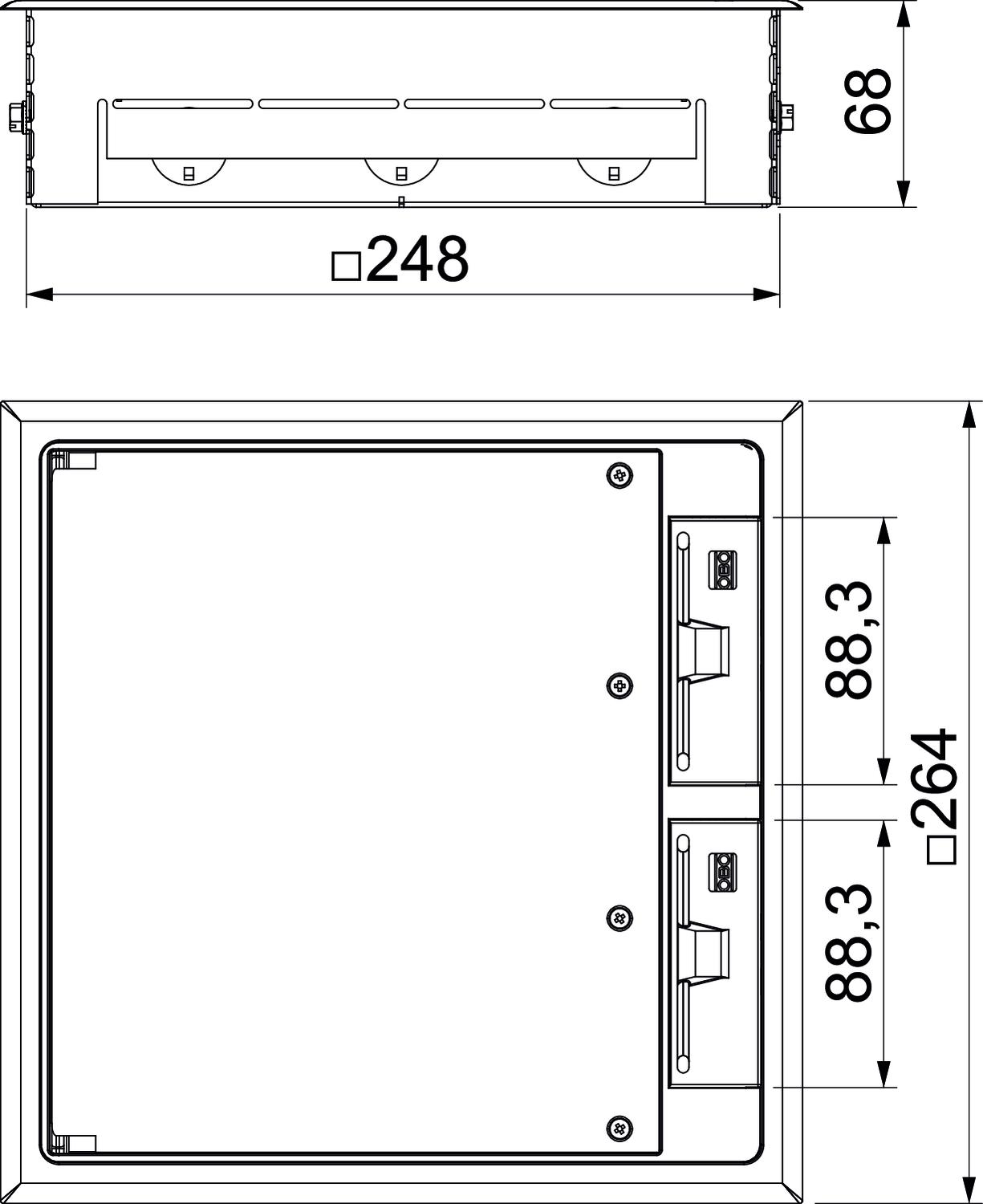

Charge verticale, grande surface jusqu'à 3 000 N Charge verticale, petite surface jusqu'à 2 000 N Compatible avec le conduit fermé affleurant avec la chape non Compatible avec le conduit noyé dans la chape non Convient pour goulotte noyée non convient pour montage dans des faux-planchers non Convient pour montage dans plancher technique non Couleur gris fer ; RAL 7011 Dimension 264x264x91 Dimension nominale pour boîtier d'appareillages 9 Entretien du sol sécher Épaisseur du revêtement de sol 10 mm Hauteur de chape max. 85 mm Hauteur de chape min. 65 mm Indice de protection (IP) en utilisation IP20 Indice de protection (IP) hors utilisation IP40 Indice de protection code IK IK08 Largeur 264 mm Longueur 264 mm Matériau Polyamide Mécanisme d'ouverture poignée étrier Modèle de cadre Cadre de protection de moquette Modèle pour charges lourdes non Modèle Sortie de câble Sortie de cordon pivotante Nombre d'appareillages montables 6 Plage de réglage max. 85 mm Plage de réglage min. 65 mm Possibilité d'installation du joint non - Tous les types
- Téléchargements
-
Fiche technique SFB GES9 7011 BS / 7427475 , 0.27MB , pdfInstructions de montage Notice de montage boîte de montage UDHOME Box 4/9 , 0.11MB , pdf
