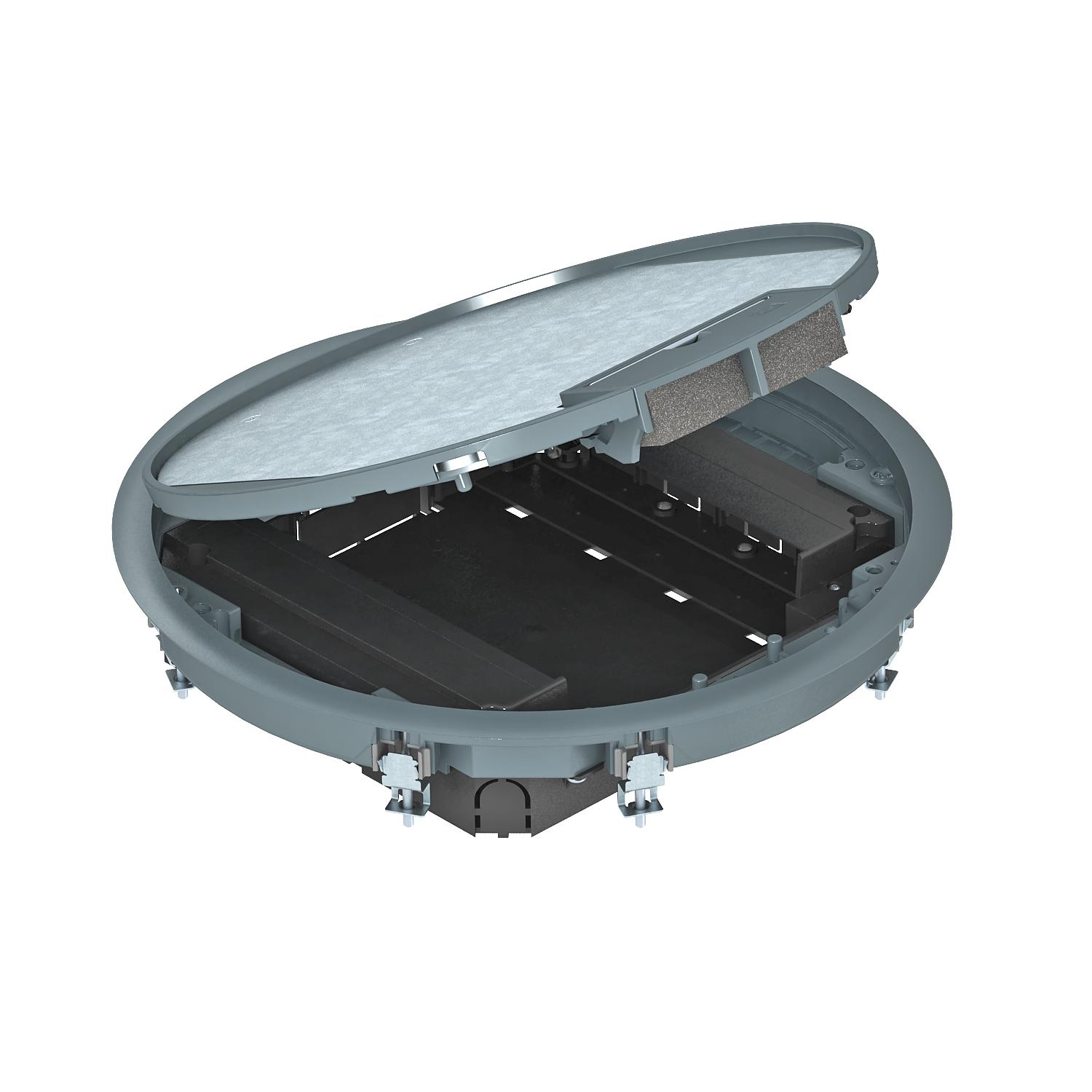

Boîtier de sol rond pour hauteur de chape de 55 mm

Réf. 7405047 | EAN 4012195674450

5 mm
R9
Description du produit

Description du produit

Boîtier de sol GESR9 avec une hauteur de montage fixe de 55 mm en intérieur. Avec deux boîtiers de montage pour le montage vertical d'appareillages Modul 45 et quatre décharges de traction. Pour le montage des appareillages Modul 45, deux cadres de montage sont nécessaires.
Le montage des modules de données s'effectue avec une plaque de montage MPMT45 en option.
Le boîtier de sol est équipé d'équerres de fixation universelles.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Allemagne
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
Caractéristiques techniques

Caractéristiques techniques

Avec évidement pour l'insertion du revêtement de sol non
Cadre de protection du revêtement de sol oui
Charge verticale, grande surface jusqu'à 5 000 N
Charge verticale, petite surface jusqu'à 3 000 N
Compatible avec le conduit fermé affleurant avec la chape oui
Compatible avec le conduit noyé dans la chape oui
Convient pour goulotte noyée oui
convient pour montage dans des faux-planchers oui
Convient pour montage dans plancher technique oui
Convient pour nettoyage à l'eau non
Couleur gris fer ; RAL 7011

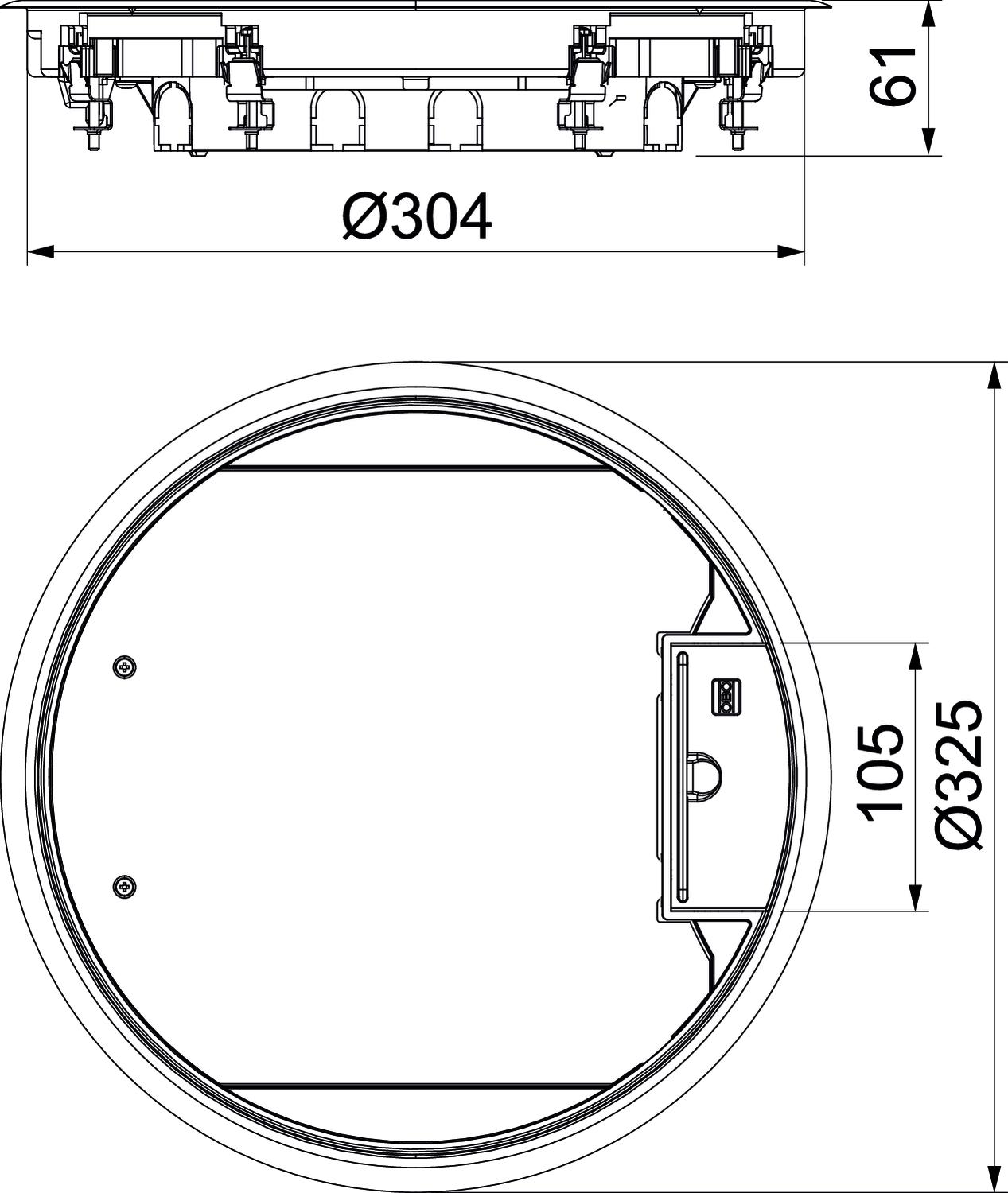

Diamètre de montage 304
Diamètre extérieur 325 mm
Dimension Ø325x61
Dimension nominale pour boîtier d'appareillages R9
Entretien du sol sécher
Épaisseur du revêtement de sol 5 mm
Hauteur 61 mm
Hauteur de chape min. 55 mm
Hauteur de plancher min. 58 mm
Largeur 325 mm
Longueur 325 mm
Matériau Polyamide
Mécanisme d'ouverture poignée étrier
Modèle rond
Modèle pour charges lourdes non
Modèle Sortie de câble Sortie de cordon pivotante
Nombre d'appareillages montables 8
Possibilité d'installation du joint non
Profondeur de montage 58 mm
Support d'appareillage pour le logement de paniers appareillage non
Tous les types

Tous les types

Type Épaisseur du revêtement de sol Dimension nominale pour boîtier d'appareillages Couleur Réf. Quantité Plus petite unité de vente
GESR9 55U V 7011 5 mm R9 gris fer ; RAL 7011 7405047
1 Pièce
GESR9 55U V 9011 5 mm R9 noir graphite ; RAL 9011 7405049
1 Pièce
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente

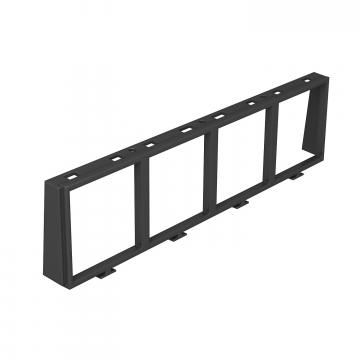

Cadre de montage pour quatre appareillages Modul 45® simples Cadre de montage pour quatre appareillages Modul 45® simples MT45V 4 7408670
5 Pièce

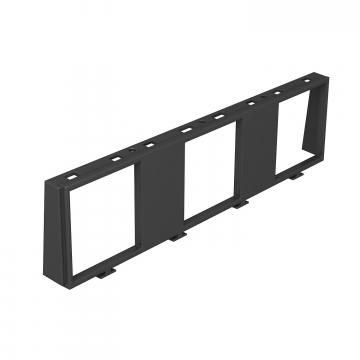

Cadre de montage pour trois appareillages Modul 45® simples Cadre de montage pour trois appareillages Modul 45® simples MT45V 3 7408672
5 Pièce

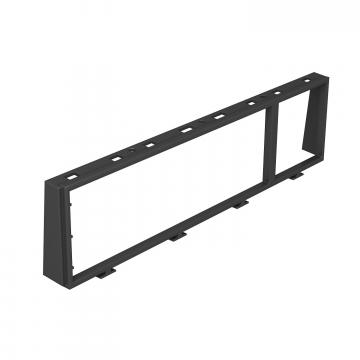

Cadre de montage pour combinaison d'appareillages Modul 45® triples et simples Cadre de montage pour combinaison d'appareillages Modul 45® triples et simples MT45V 3+1 7408680
5 Pièce

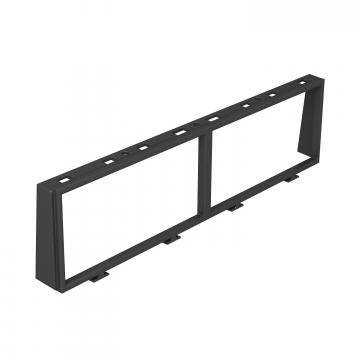

Cadre de montage pour combinaison d'appareillages doubles et Modul 45® doubles Cadre de montage pour combinaison d'appareillages doubles et Modul 45® doubles MT45V 2+2 7408682
5 Pièce

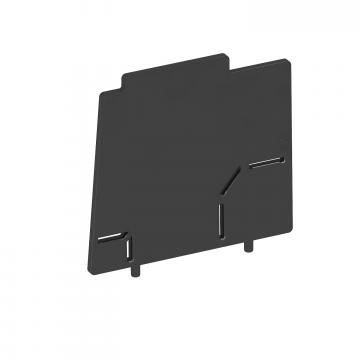

Séparateur pour support de module vertical Séparateur pour support de module vertical MT45V TW 7408693
1 Pièce

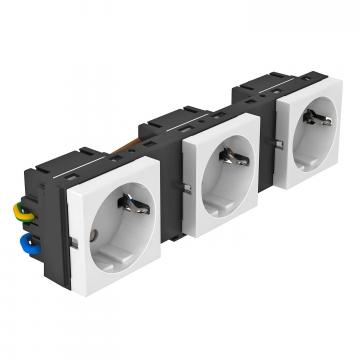

Cadre de montage pour MT45V, prêt à l'emploi, avec 3 prises avec contact de protection Cadre de montage pour MT45V, prêt à l'emploi, avec 3 prises avec contact de protection MT45V 3 3WS V 7408697
1 Pièce

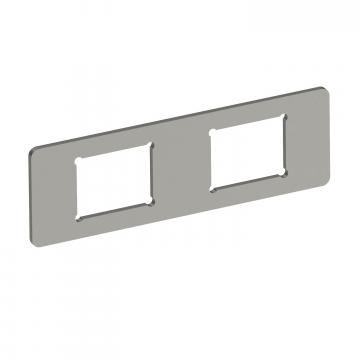

Plaque de montage 2 x prises femelles de données type C pour système 55 Plaque de montage 2 x prises femelles de données type C pour système 55 MPMT45 2C 7408705
1 Pièce
