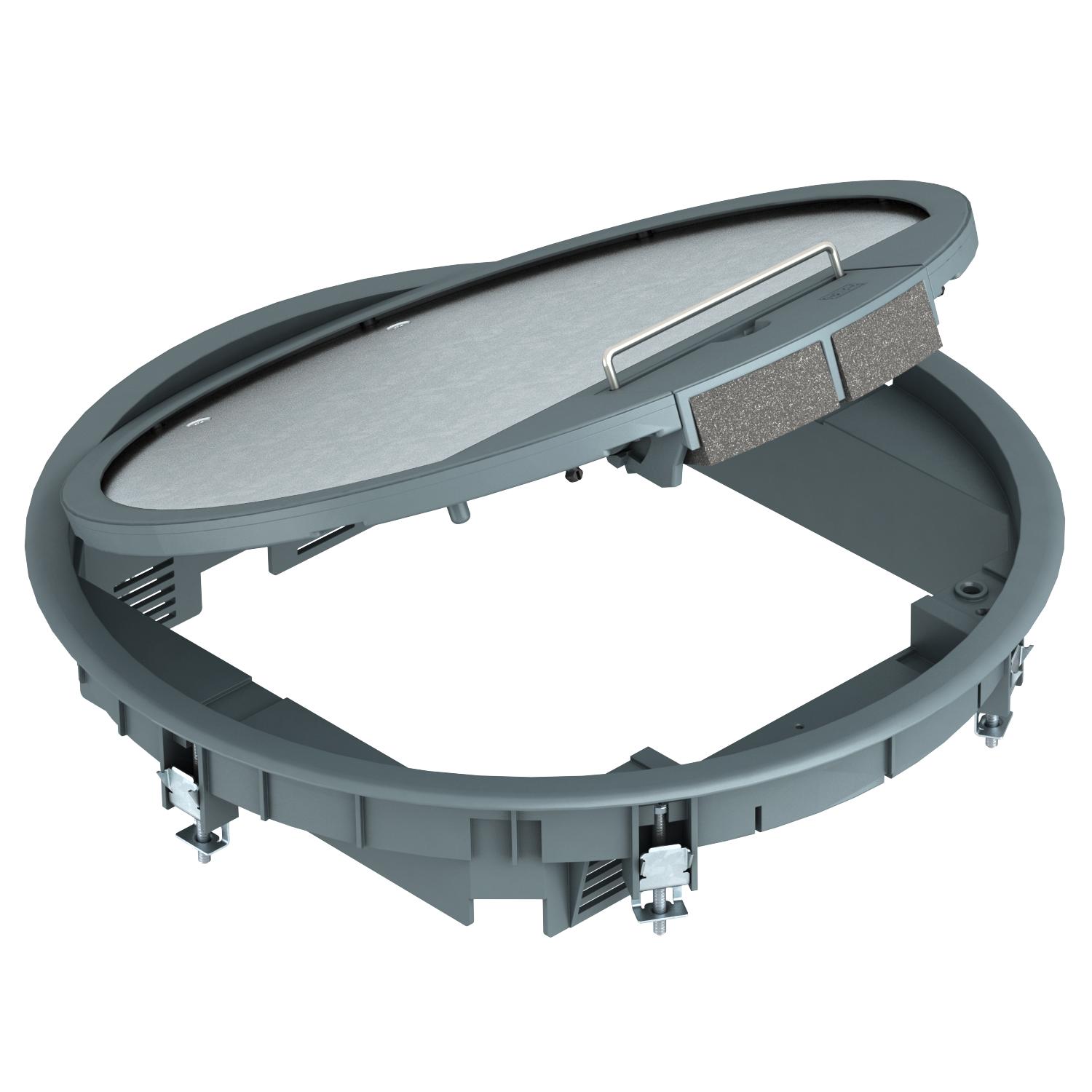

Boîtier de sol GESR9 avec cadre de protection de moquette dans le couvercle rabattable 5 | R9 | gris fer ; RAL 7011

Boîtier de sol GESR9 avec cadre de protection de moquette dans le couvercle rabattable

Réf. 7405512 | EAN 4012195104094

Réf. / Type

Épaisseur du revêtement de sol	5 mm

Dimension nominale pour boîtier d'appareillages	R9

Couleur

Description du produit

Description du produit

Boîtier de sol avec poignée étrier pour 12 appareillages individuels Modul 45 maximum sur 3 supports universels UT4, insertion dans les systèmes de goulottes et les faux planchers en intérieur.

Caractéristiques techniques

Caractéristiques techniques

Avec évidement pour l'insertion du revêtement de sol	oui
Cadre de protection du revêtement de sol	oui
Charge verticale, grande surface	jusqu'à 5 000 N
Charge verticale, petite surface	jusqu'à 3 000 N
Compatible avec le conduit fermé affleurant avec la chape	non
Compatible avec le conduit noyé dans la chape	oui
Convient pour goulotte noyée	oui
convient pour montage dans des faux-planchers	oui
Convient pour montage dans plancher technique	oui
Convient pour nettoyage à l'eau	non
Couleur	gris fer ; RAL 7011

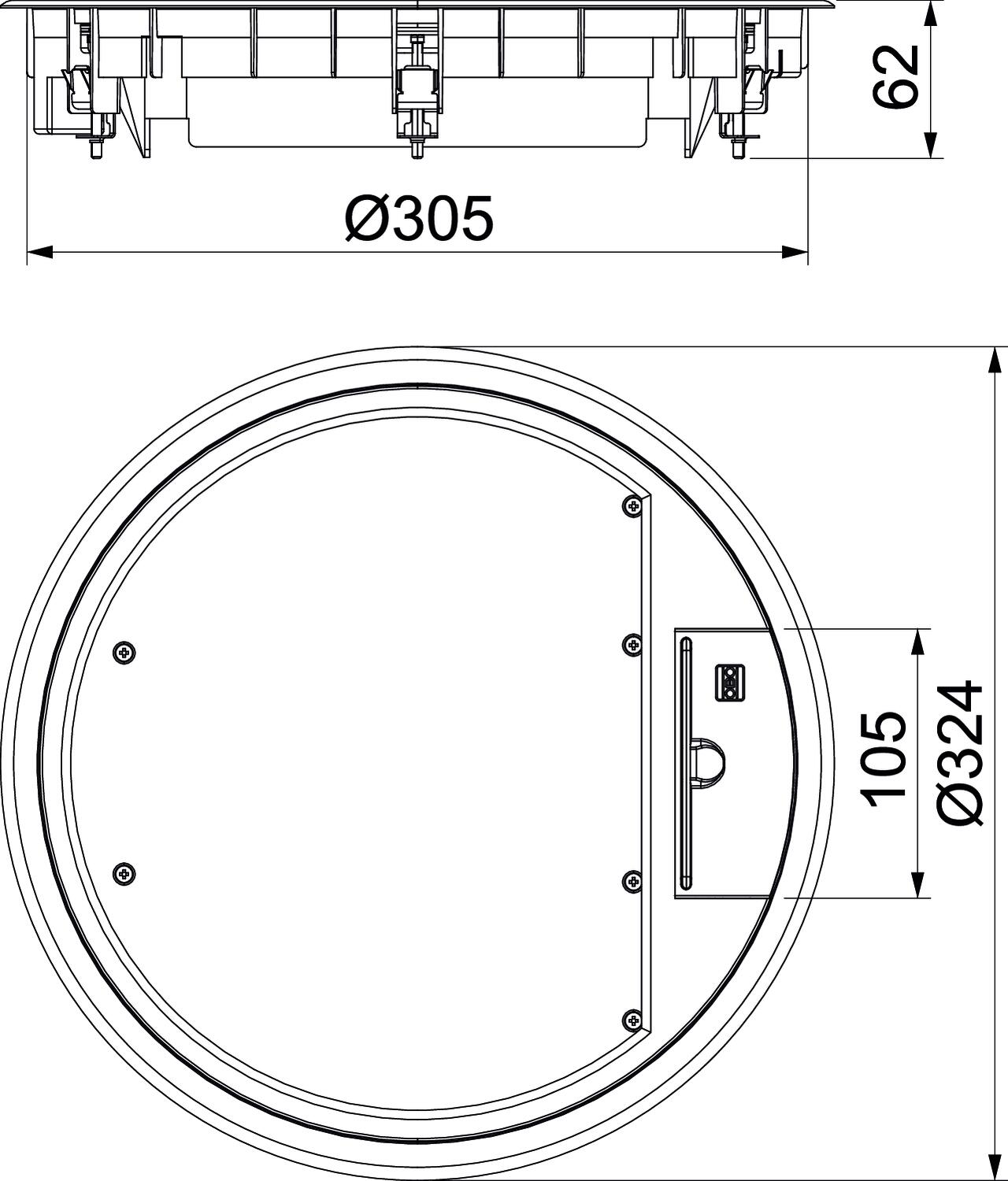

Diamètre de montage	305
Diamètre extérieur	324 mm
Dimension	Ø324x62
Dimension h	73 mm
Dimension nominale pour boîtier d'appareillages	R9
Entretien du sol	sécher

Épaisseur du revêtement de sol	5 mm
Hauteur de plancher min.	73 mm
Homologations	NF
Indice de protection (IP) en utilisation	IP20
Indice de protection (IP) hors utilisation	IP40
Indice de protection code IK	IK08
Matériau	Polyamide
Mécanisme d'ouverture	poignée étrier
Modèle	rond
Modèle pour charges lourdes	non
Modèle Sortie de câble	Sortie de cordon pivotante
Nombre d'appareillages montables	12
Nombre de paniers support appareillage	3
Profondeur de montage	73 mm
Support d'appareillage pour le logement de paniers appareillage	oui
Type du système d'encastrement	UT4

Tous les types

Tous les types

Type	Épaisseur du revêtement de sol	Dimension nominale pour boîtier d'appareillages	Couleur	Réf.	Quantité	Plus petite unité de vente
GESR9 SR U 7011	5 mm	R9	gris fer ; RAL 7011	7405512	Pièce	1 Pièce
GESR9 SR U 9011	5 mm	R9	noir graphite ; RAL 9011	7405516	Pièce	1 Pièce
GESR9 SR U 1019	5 mm	R9	beige gris ; RAL 1019	7405520	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Dispositif de réglage en hauteur	GES RV	7407536	Pièce	2 Pièce
Plaque de support 2 x type C pour support de montage	MTM 2C	7407788	Pièce	1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 208	MTU 3	7407840	Pièce	1 Pièce
Support universel UT4, avec support d'appareillage module 45, longueur 208 mm	UT4 45 4	7408727	Pièce	1 Pièce
