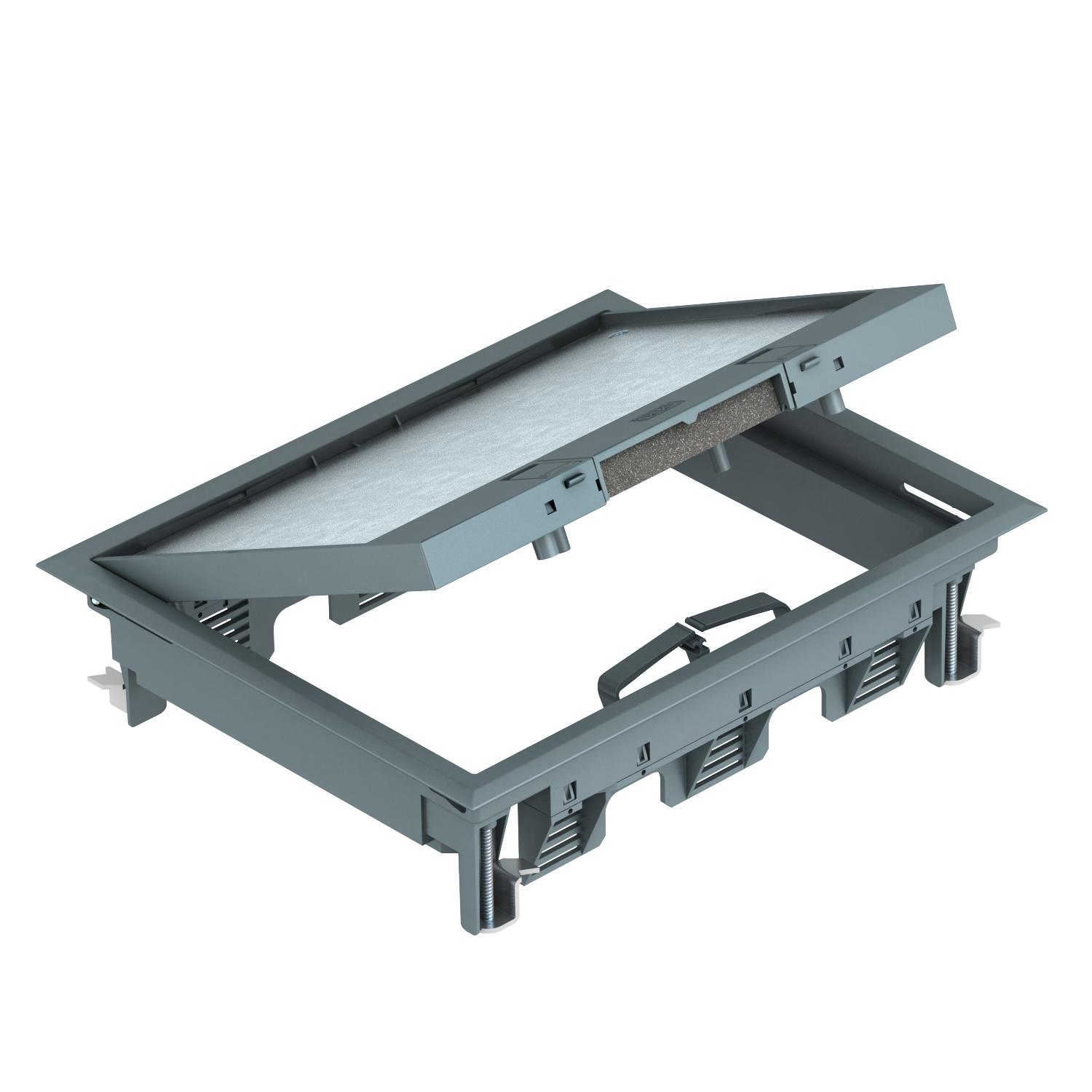

Boîtier de sol GES6 avec coulisseau d'arrêt
Réf. 7405321 | EAN 4012195883616
- Description du produit
-
Description du produitBoîtier de sol avec coulisseau d'arrêt pour 9 appareillages individuels Modul 45 maximum sur 3 supports universels UT3, insertion dans les systèmes de goulottes et dans les faux planchers en intérieur.Évidement prédéfini de 5 mm pour l'insertion du revêtement de sol dans le couvercle rabattable, réglage possible à 3, 8 ou 10 mm si nécessaire.
Boîtier de sol avec coulisseau d'arrêt, 3 compartiments pour la pose de support de montage MT6. Il est possible d'installer 3 plaques de recouvrement de forme APMT5.
Évidement prédéfini de 5 mm pour l'insertion du revêtement de sol dans le couvercle rabattable, réglage possible à 3, 8 ou 10 mm si nécessaire.
-
- Caractéristiques techniques
-
Caractéristiques techniques

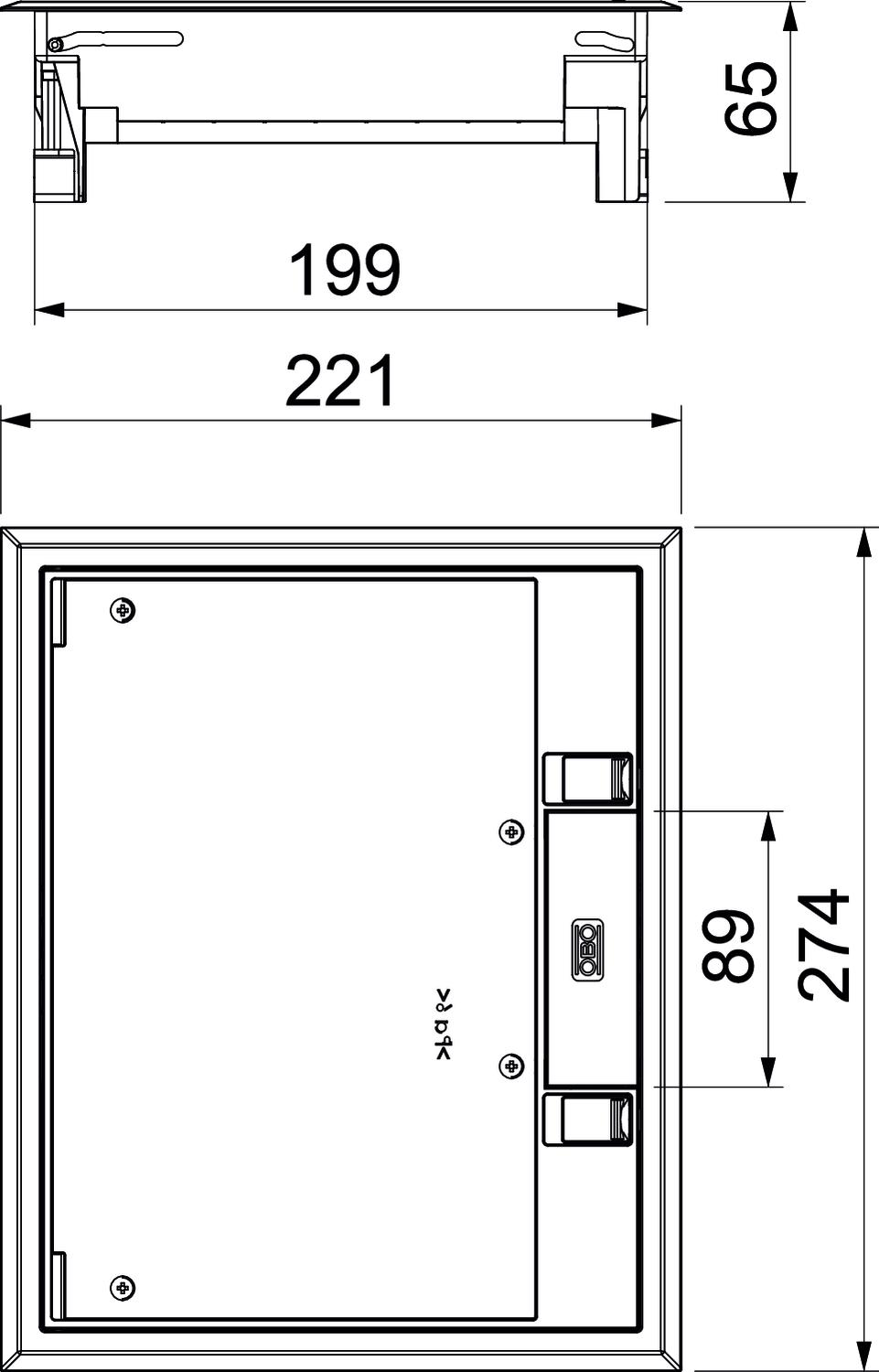

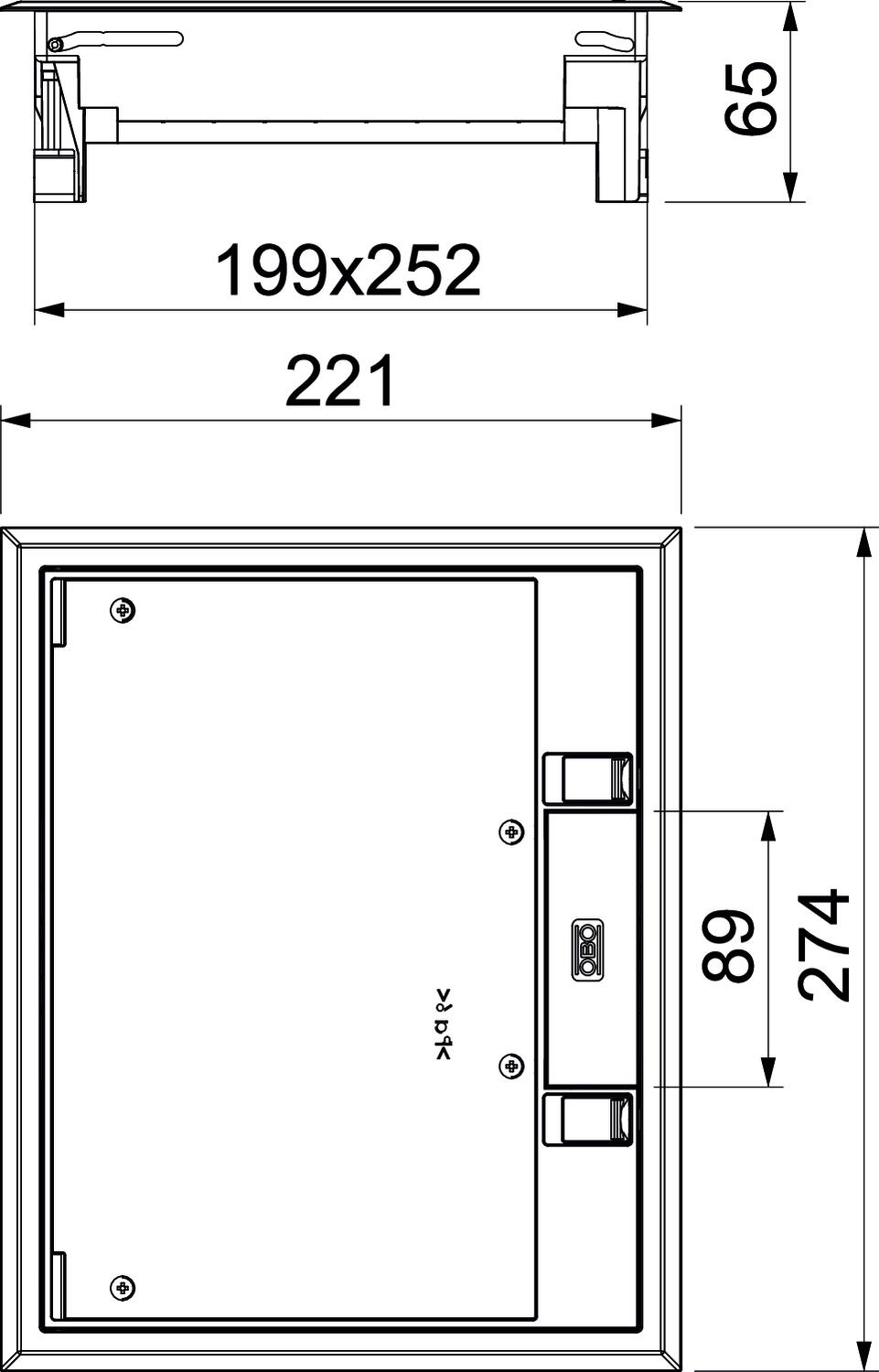

Avec évidement pour l'insertion du revêtement de sol oui Cadre de protection du revêtement de sol oui Charge verticale, grande surface jusqu'à 3 000 N Charge verticale, petite surface jusqu'à 2 000 N Convient pour goulotte noyée oui convient pour montage dans des faux-planchers oui Convient pour montage dans plancher technique oui Convient pour nettoyage à l'eau non Couleur gris fer ; RAL 7011 Dimension 274x221x66 Dimension h 73 mm Dimension nominale pour boîtier d'appareillages 6 Entretien du sol sécher Épaisseur du revêtement de sol 5 mm Hauteur 65 mm Hauteur de chape min. 73 mm Hauteur de plancher min. 73 mm Homologations NF Indice de protection (IP) en utilisation IP20 Indice de protection (IP) hors utilisation IP40 Indice de protection code IK IK08 Largeur 274 mm Largeur cote de montage 253 mm Largeur dimensions extérieures 274 mm Longueur 221 mm Longueur cote de montage 201 mm Longueur dimensions extérieures 221 mm Matériau Polyamide Mécanisme d'ouverture poussoir Modèle rectangulaire Modèle de cadre Cadre de protection de moquette Modèle pour charges lourdes non Modèle Sortie de câble Sortie de cordon pivotante Nombre d'appareillages montables 9 Nombre de paniers support appareillage 3 Possibilité d'installation du joint non Profondeur de montage 73 mm Support d'appareillage pour le logement de paniers appareillage oui Type du système d'encastrement UT3 - Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Dispositif de réglage en hauteur
GES RV 7407536 2 Pièce
Plaque de support 2 x type C pour support de montage
MTM 2C 7407788 1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 165 mm
MTU 2 7407836 1 Pièce
Support universel UT3, avec support pour les appareillages Modul 45 longueur 165 mm
UT3 45 3 7408723 1 Pièce - Téléchargements
-
Fiche technique GES6-2U10T 7011 / 7405321 , 0.24MB , pdfDéclaration de conformité UE GES6-2U10T 7011 / 7405321 , 0.16MB , pdfApprobation Approbation VDE GES , 0.12MB , pdfInstructions de montage Notice de montage GES 2U , 0.19MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
