Boîte sous plancher UDS9 pour tuyau d'installation et goulotte en métal
Réf. 7400353 | EAN 4012195729839
- Description du produit
-

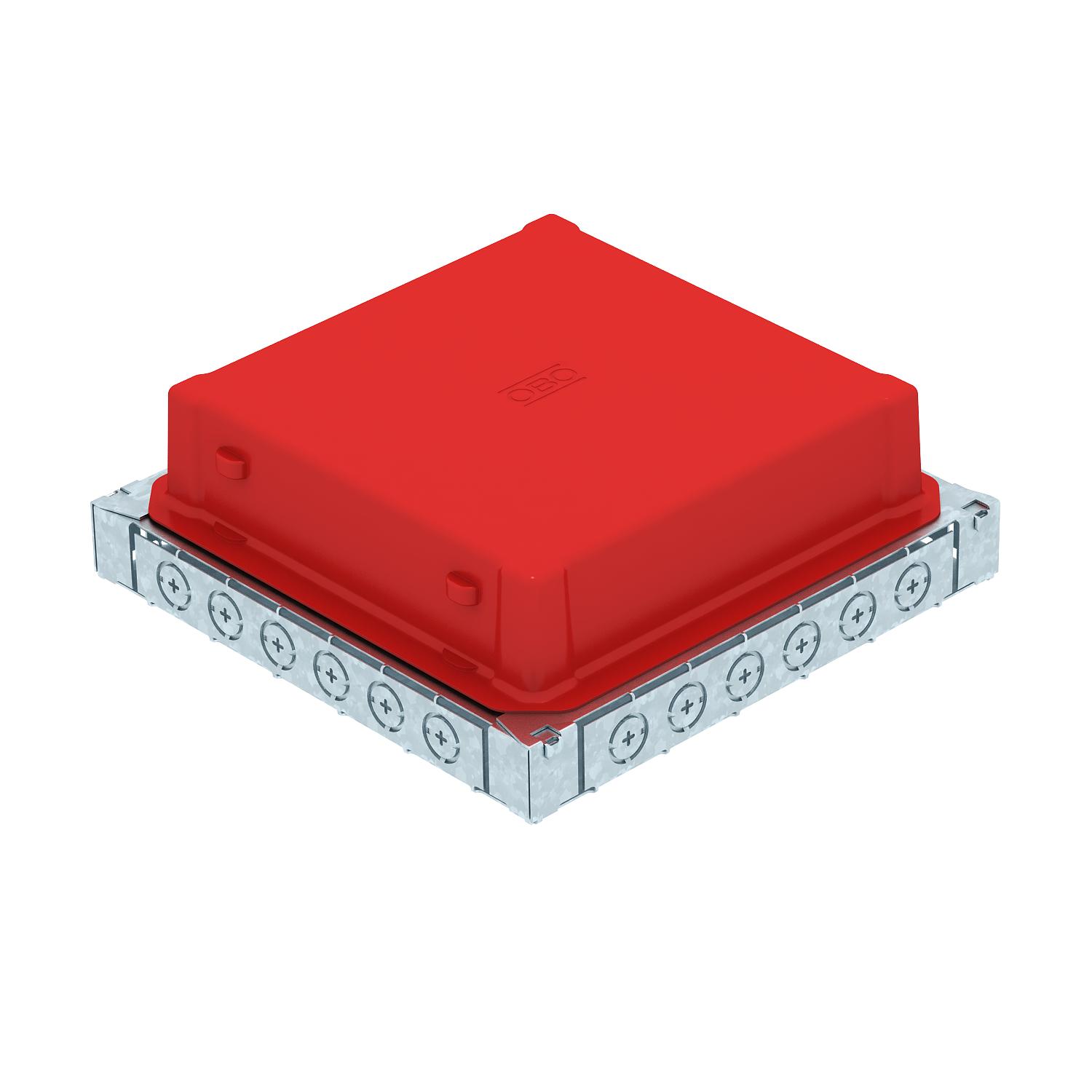

Description du produitBoîte de raccordement sous plancher avec ouverture de montage fixe et non modifiable pour une unité d'installation de taille nominale 9. L'ouverture de montage est réalisée à l'aide d'un élément de coffrage compris dans la livraison. La boîte sous plancher est dotée d'ouvertures de montage pour goulottes sous plancher à 2 ou 3 compartiments en tôle de taille nominale 25038 ainsi que de six tuyaux d'installation M20 ou M25 sur les quatre côtés. Les boîtes s'utilisent principalement dans des planchers constitués d'une chape en ciment, d'une hauteur de montage jusqu'à 105 mm.
-
- Caractéristiques techniques
-
Caractéristiques techniques

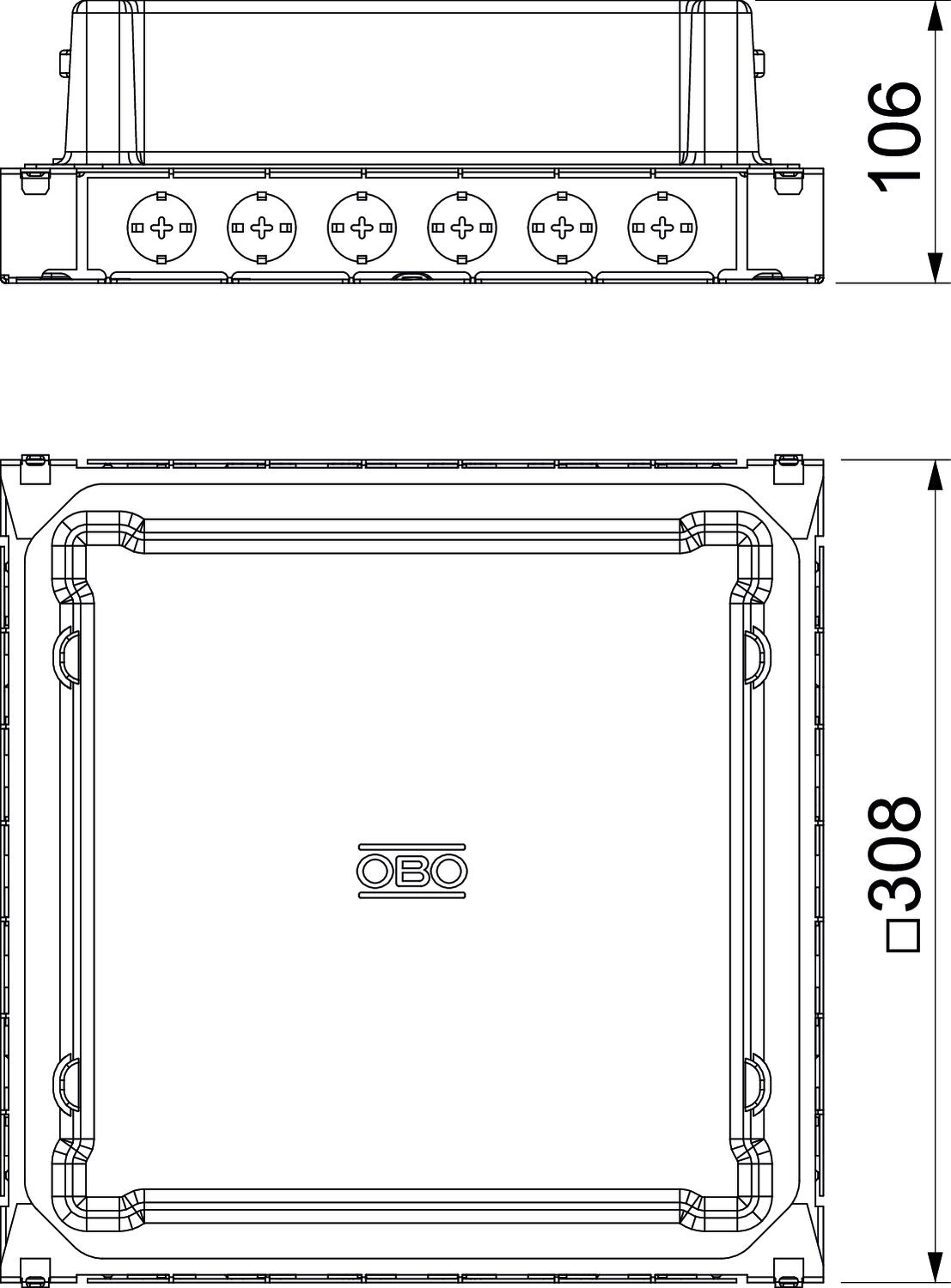

à encastrer affleurant avec le sol non Compatible avec le conduit fermé affleurant avec la chape non Compatible avec le conduit noyé dans la chape non Convient pour goulotte noyée non Découplable non Dimension 308x308x92 Dimension nominale 380 mm Dimension nominale pour boîtier d'appareillages 9 Empreinte CO₂ (GWP) du berceau à la porte 7,9691 kg CO₂e / 1 Pièce Hauteur de chape max. 100 mm Hauteur de chape min. 65 mm Hauteur de goulotte max. 38 mm Hauteur de goulotte min. 38 mm Indice de protection (IP) en utilisation IP20 Largeur de goulotte max. 250 mm Largeur de goulotte min. 250 mm Matériau Acier Nombre d'appareillages montables 1 Ouverture de montage pour réservoir en saillie non Ouverture de montage pour unité de montage carré Plage de réglage max. 106 mm Plage de réglage min. 62 mm Possibilité d'installation du joint non pour raccord de tuyau oui Surface galvanisé par bande Tôle de fond non - Tous les types
- Téléchargements
-
Fiche technique UDSSD 25038 9 / 7400353 , 0.20MB , pdfDéclaration de conformité UE UDSSD 25038 9 / 7400353 , 0.22MB , pdfApprobation Homologation VDE EÜK-SN , 0.18MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
