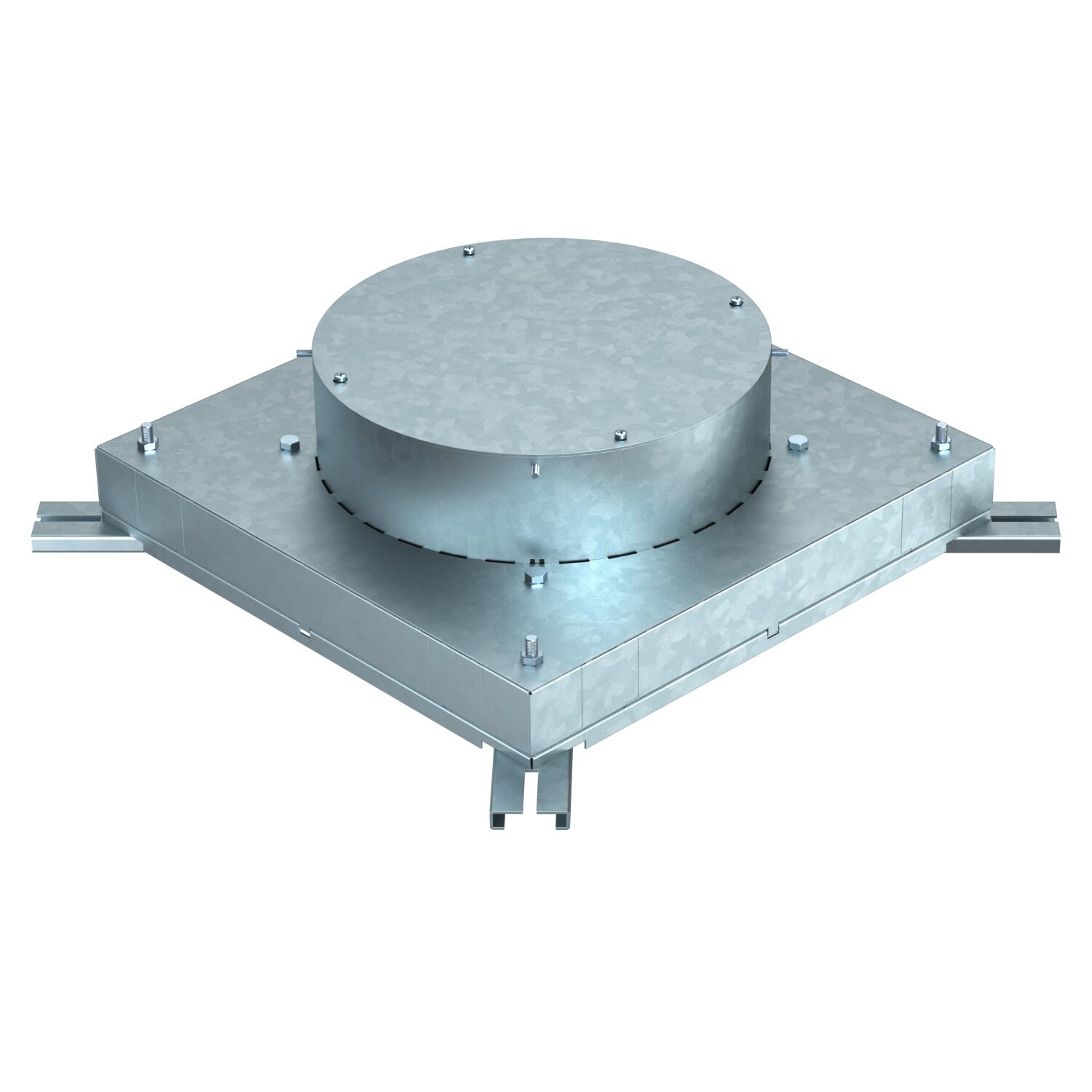

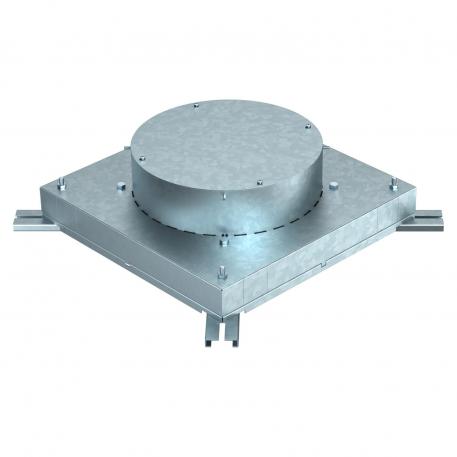

Boîte noyée pour unités de montage de taille nominale R9 135 | 38 | R9

Boîte noyée pour unités de montage de taille nominale R9

Réf. 7399856 | EAN 4012196331772

Réf. / Type	7399856 / IBD 35038 R9

Hauteur	135 mm

Hauteur de goulotte min.	38 mm

Dimension nominale pour boîtier d'appareillages	R9

Description du produit

Description du produit

Boîte de tirage pour conduits de hauteur 38 mm, préparée pour les largeurs de conduit de 250 et 350 mm.

Avec quatre supports réglables pour pieds de nivellement.

L'élément de coffrage intégré peut être réglé jusqu'à 65 mm pour les travaux de pose de chape de compensation.

Caractéristiques techniques

Caractéristiques techniques

Compatible avec le conduit fermé affleurant avec la chape	non
Compatible avec le conduit noyé dans la chape	oui
Convient pour goulotte noyée	oui
Découplable	non

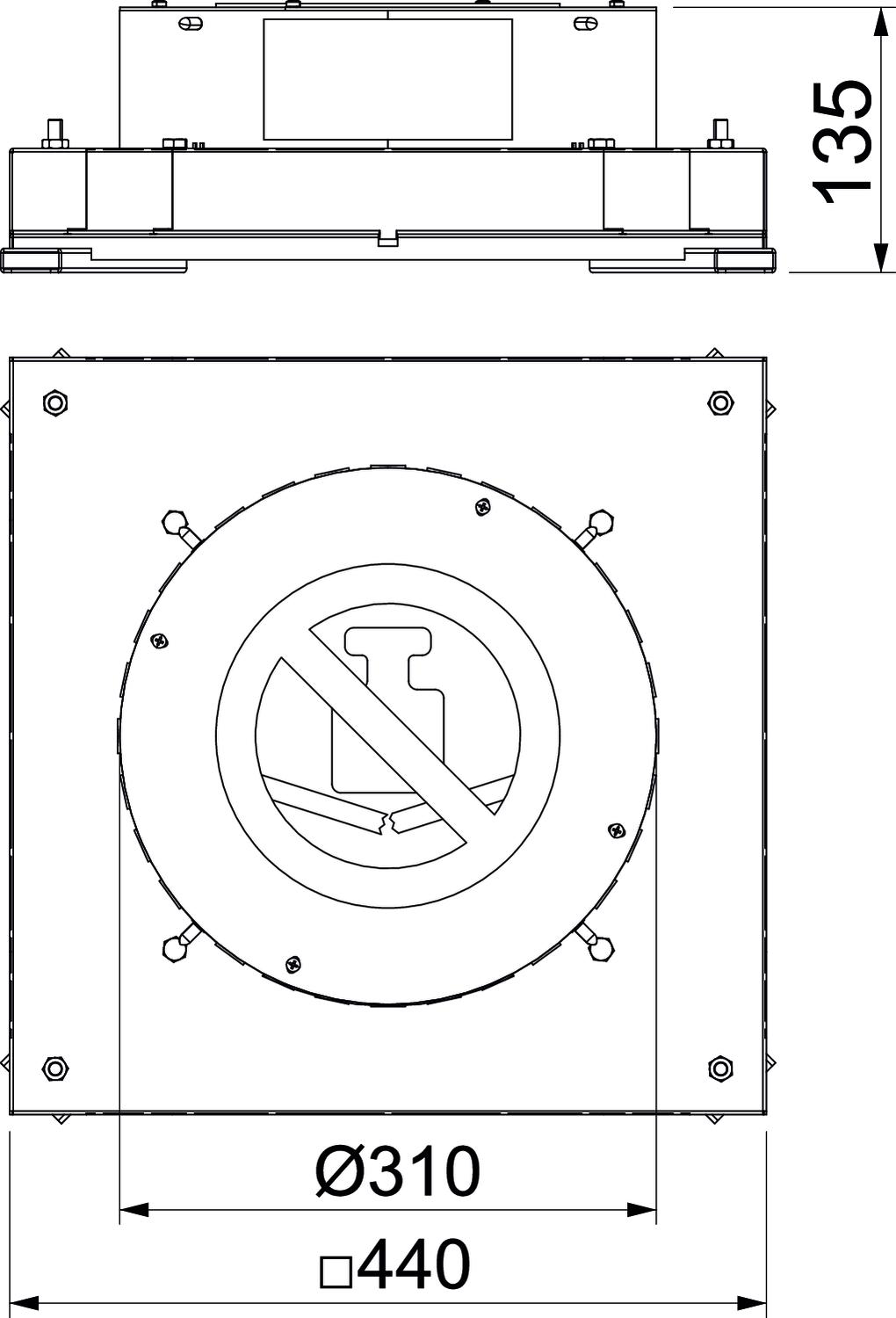

Dimension	440x400x135
Dimension h	135 mm
Dimension nominale pour boîtier d'appareillages	R9
Empreinte CO₂ (GWP) du berceau à la porte	31,825 kg CO₂e / 1 Pièce
Hauteur	135 mm
Hauteur de goulotte min.	38 mm

Largeur de goulotte max.	350 mm
Largeur de goulotte min.	250 mm
Matériau	Acier
Nombre d'appareillages montables	12
Ouverture de montage pour réservoir en saillie	non
Ouverture de montage pour unité de montage	rond
Possibilité d'installation du joint	non
pour raccord de tuyau	non
Surface	galvanisé par bande
Tôle de fond	oui

Tous les types

Tous les types

Type	Hauteur	Hauteur de goulotte min.	Dimension nominale pour boîtier d'appareillages	Réf.	Quantité	Plus petite unité de vente
IBD 35038 R9	135 mm	38 mm	R9	7399856	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente

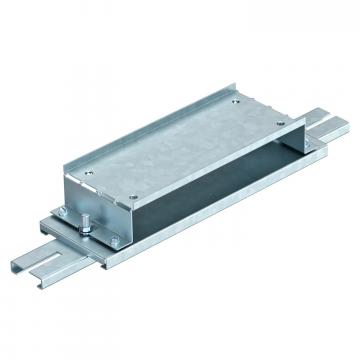

Élément de raccordement 38 mm	IBVE 25038	7399890	Pièce	1 Pièce

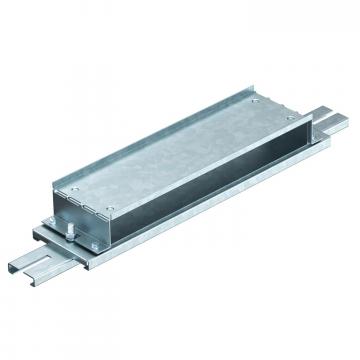

Élément de raccordement 38 mm	IBVE 35038	7399896	Pièce	1 Pièce

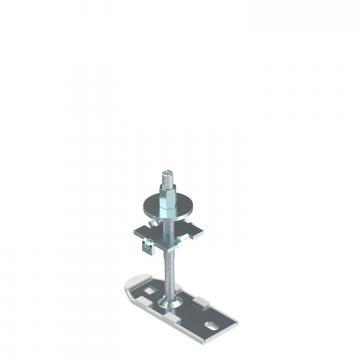

Pied de nivellement	IBNEV 110	7399920	Pièce	10 Pièce
