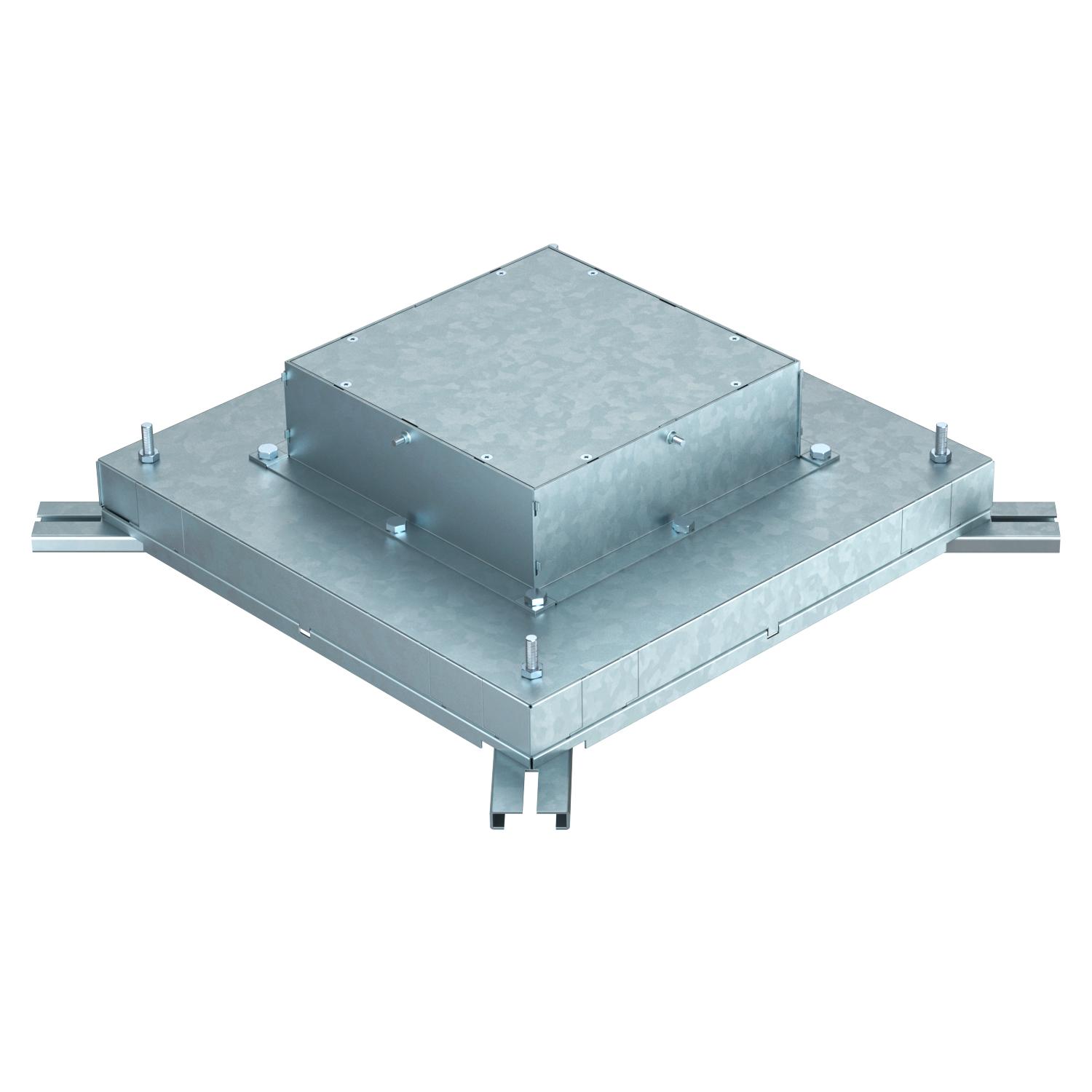

Boîte noyée pour unités de montage de taille nominale 9 145 | 48 | 9

Boîte noyée pour unités de montage de taille nominale 9

Réf. 7399852 | EAN 4012196331741

Réf. / Type	7399852 / IBD 35048 9

Hauteur	145 mm

Hauteur de goulotte min.	48 mm

Dimension nominale pour boîtier d'appareillages	9

Description du produit

Description du produit

Boîte de tirage pour conduits de hauteur 48 mm, préparée pour les largeurs de conduit de 250 et 350 mm.

Avec quatre supports réglables pour pieds de nivellement.

L'élément de coffrage intégré peut être réglé jusqu'à 65 mm pour les travaux de pose de chape de compensation.

Caractéristiques techniques

Caractéristiques techniques

Compatible avec le conduit fermé affleurant avec la chape	non
Compatible avec le conduit noyé dans la chape	oui
Convient pour goulotte noyée	oui
Découplable	non
Dimension	440x440x145
Dimension h	145 mm
Dimension nominale pour boîtier d'appareillages	9
Empreinte CO₂ (GWP) du berceau à la porte	28,932 kg CO₂e / 1 Pièce
Hauteur	145 mm
Hauteur de goulotte min.	48 mm

Largeur de goulotte max.	350 mm
Largeur de goulotte min.	250 mm
Matériau	Acier
Nombre d'appareillages montables	12
Ouverture de montage pour réservoir en saillie	non
Ouverture de montage pour unité de montage	carré
Possibilité d'installation du joint	non
pour raccord de tuyau	non
Surface	galvanisé par bande
Tôle de fond	oui

Tous les types

Tous les types

Type	Hauteur	Hauteur de goulotte min.	Dimension nominale pour boîtier d'appareillages	Réf.	Quantité	Plus petite unité de vente
IBD 35048 9	145 mm	48 mm	9	7399852	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Élément de raccordement 48 mm	IBVE 25048	7399892	Pièce	1 Pièce
Élément de raccordement 48 mm	IBVE 35048	7399898	Pièce	1 Pièce
Pied de nivellement	IBNEV 110	7399920	Pièce	10 Pièce
