Boîte de sol sous plancher UDS4 pour tuyau d'installation et goulotte en métal
Réf. 7400349 | EAN 4012195729778
- Description du produit
-

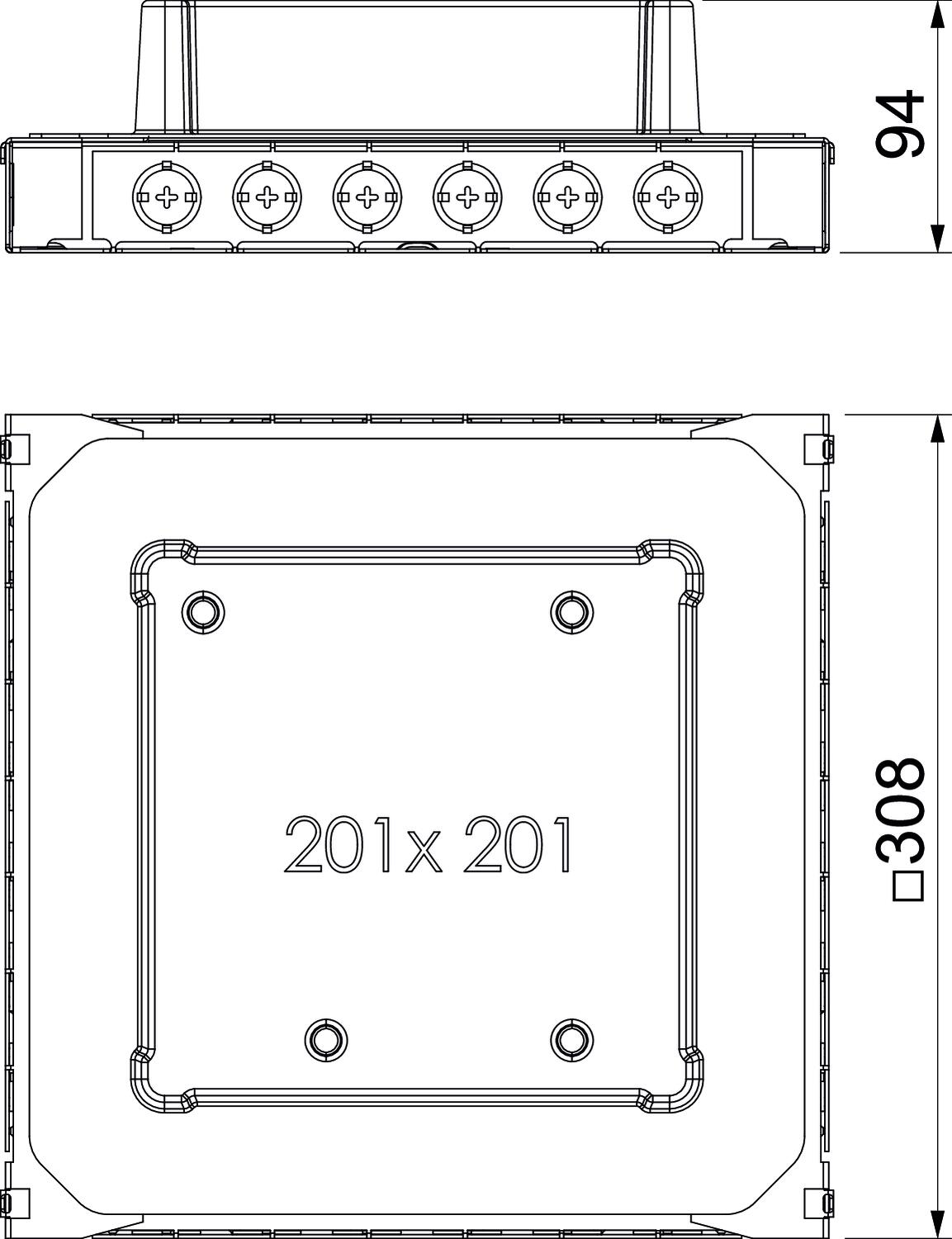

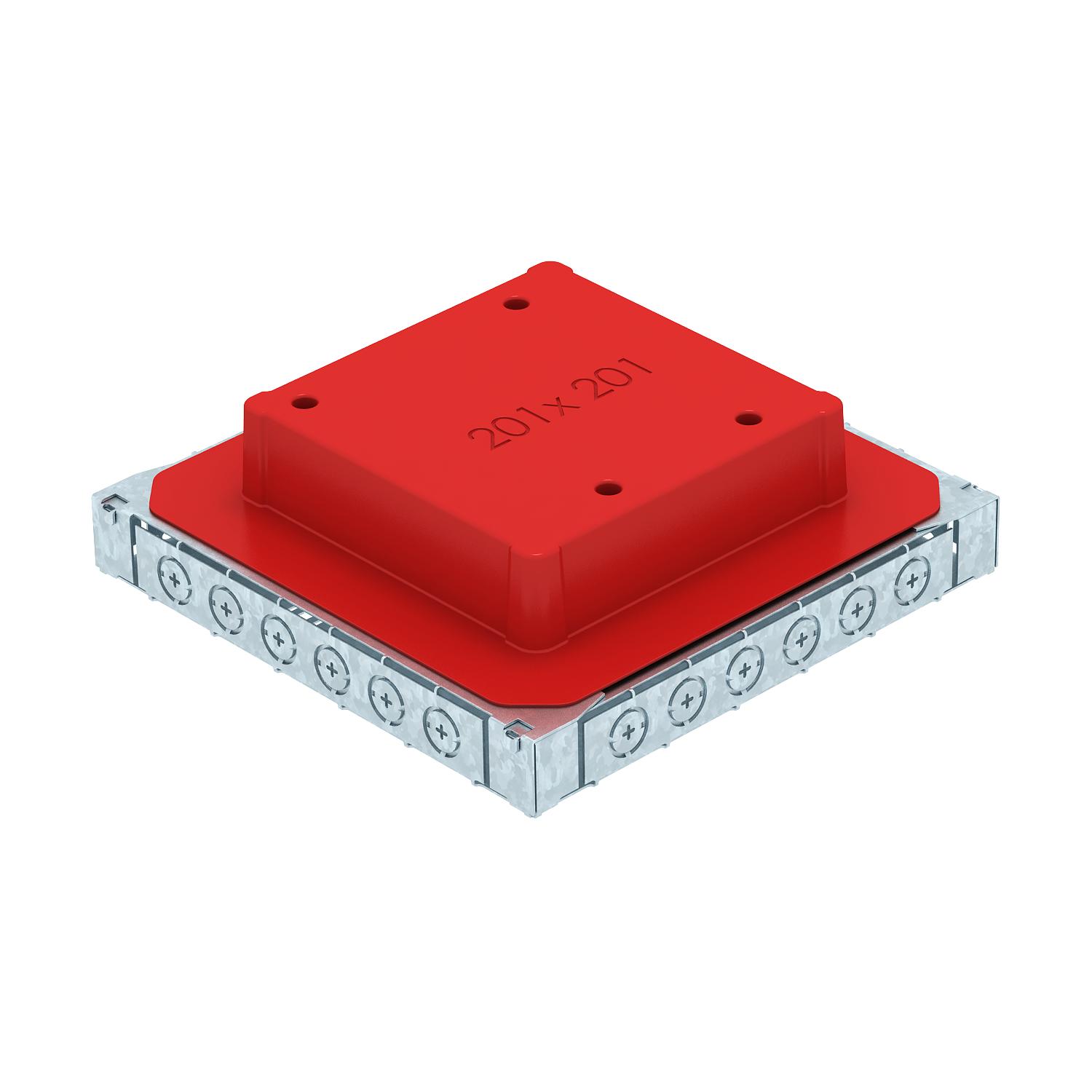

Description du produitBoîte de sol de raccordement sous plancher avec ouverture de montage fixe et non modifiable de 201 x 201 mm pour une unité d'installation de taille nominale 4. L'ouverture de montage est réalisée à l'aide d'un élément de coffrage compris dans la livraison. La boîte sous plancher est dotée d'ouvertures de montage pour goulottes sous plancher à 2 ou 3 compartiments en tôle de taille nominale 25038 ainsi que de six tuyaux d'installation M20 ou M25 sur les quatre côtés. La boîte s'utilise principalement dans des planchers constitués d'une chape en ciment, d'une hauteur de montage jusqu'à 90 mm.
-
- Caractéristiques techniques
-
Caractéristiques techniques
à encastrer affleurant avec le sol non Compatible avec le conduit fermé affleurant avec la chape non Compatible avec le conduit noyé dans la chape oui Convient pour goulotte noyée non Découplable non Dimension 308x308x92 Dimension nominale 308 mm Dimension nominale pour boîtier d'appareillages 4 Empreinte CO₂ (GWP) du berceau à la porte 9,899 kg CO₂e / 1 Pièce Hauteur 92 mm Hauteur de chape max. 90 mm Hauteur de chape min. 65 mm Hauteur de goulotte max. 38 mm Hauteur de goulotte min. 38 mm Indice de protection (IP) en utilisation IP20 Largeur 308 mm Largeur de goulotte max. 250 mm Largeur de goulotte min. 250 mm Longueur 308 mm Matériau Acier Nombre d'appareillages montables 1 Ouverture de montage pour réservoir en saillie non Ouverture de montage pour unité de montage carré Plage de réglage max. 95 mm Plage de réglage min. 62 mm Possibilité d'installation du joint oui pour raccord de tuyau oui Surface galvanisé par bande Tôle de fond non - Tous les types
- Téléchargements
-
Fiche technique UDSSD 25038 4 / 7400349 , 0.20MB , pdfDéclaration de conformité UE UDSSD 25038 4 / 7400349 , 0.22MB , pdfApprobation Homologation VDE EÜK-SN , 0.18MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
