Boîte de dérivation T 100, embout à tétine
Réf. 2007468 | EAN 4012197353742
- Description du produit
-

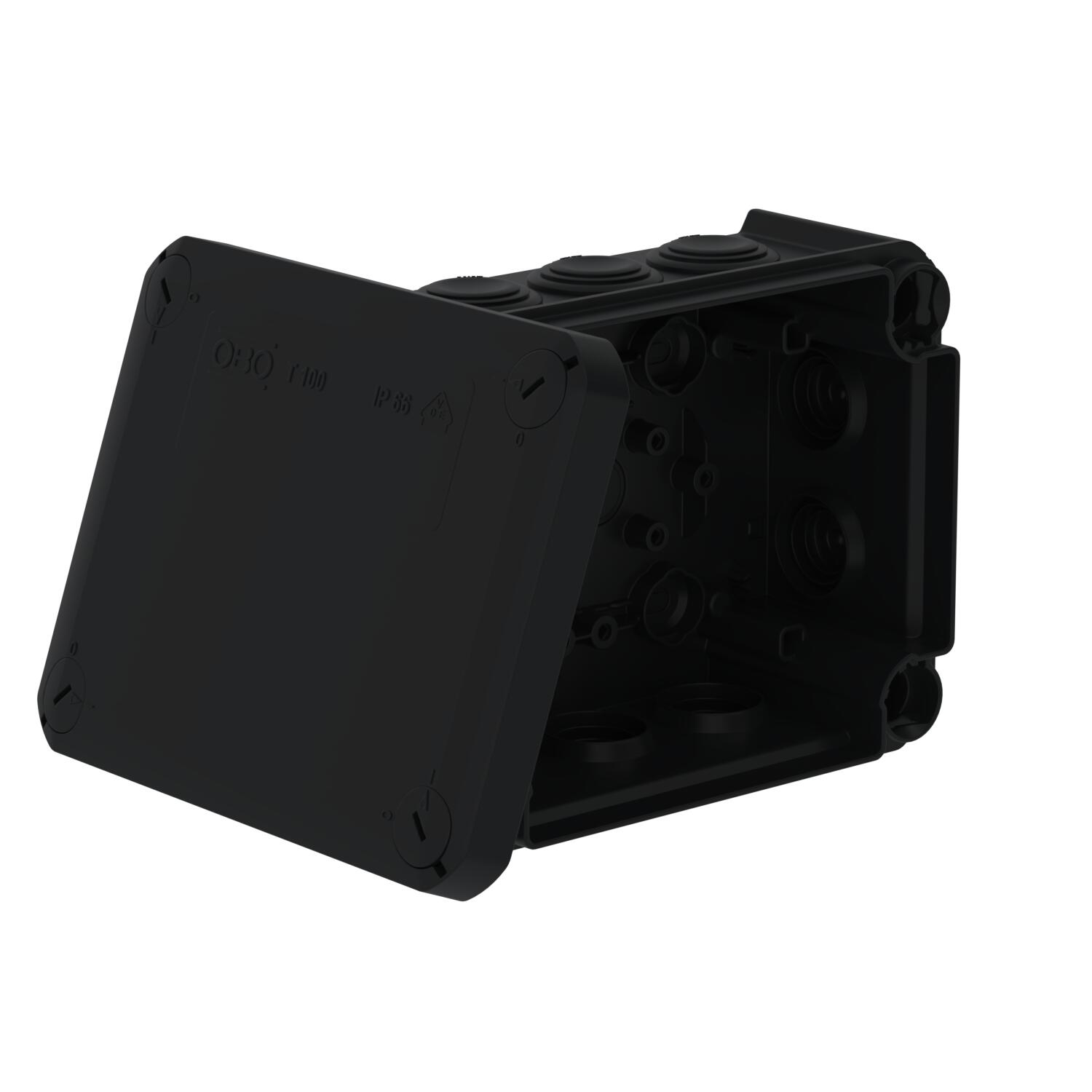

Description du produitBoite de dérivation pour le raccordement des câbles et conduits en intérieur et en extérieurs protégés. Forme rectangulaire avec des joints d’étanchéité sur les côtés et des entrées défonçables dans le fond. Convient pour le montage au mur / au plafond et sur des tôles de montage. Avec possibilité de fixation intérieure et de montage à travers le dôme angulaire. Couvercle avec fermeture rapide, plombable. Fabriqué à partir de matériaux sans halogène et résistants aux UV. Boite de dérivation selon la norme DIN EN 60670. Ignifugé selon DIN EN 60695-2-11, Température d'essai 650 °C. Résistance aux chocs IK07 selon la norme DIN EN 50102.
-
- Caractéristiques techniques
-
Caractéristiques techniques

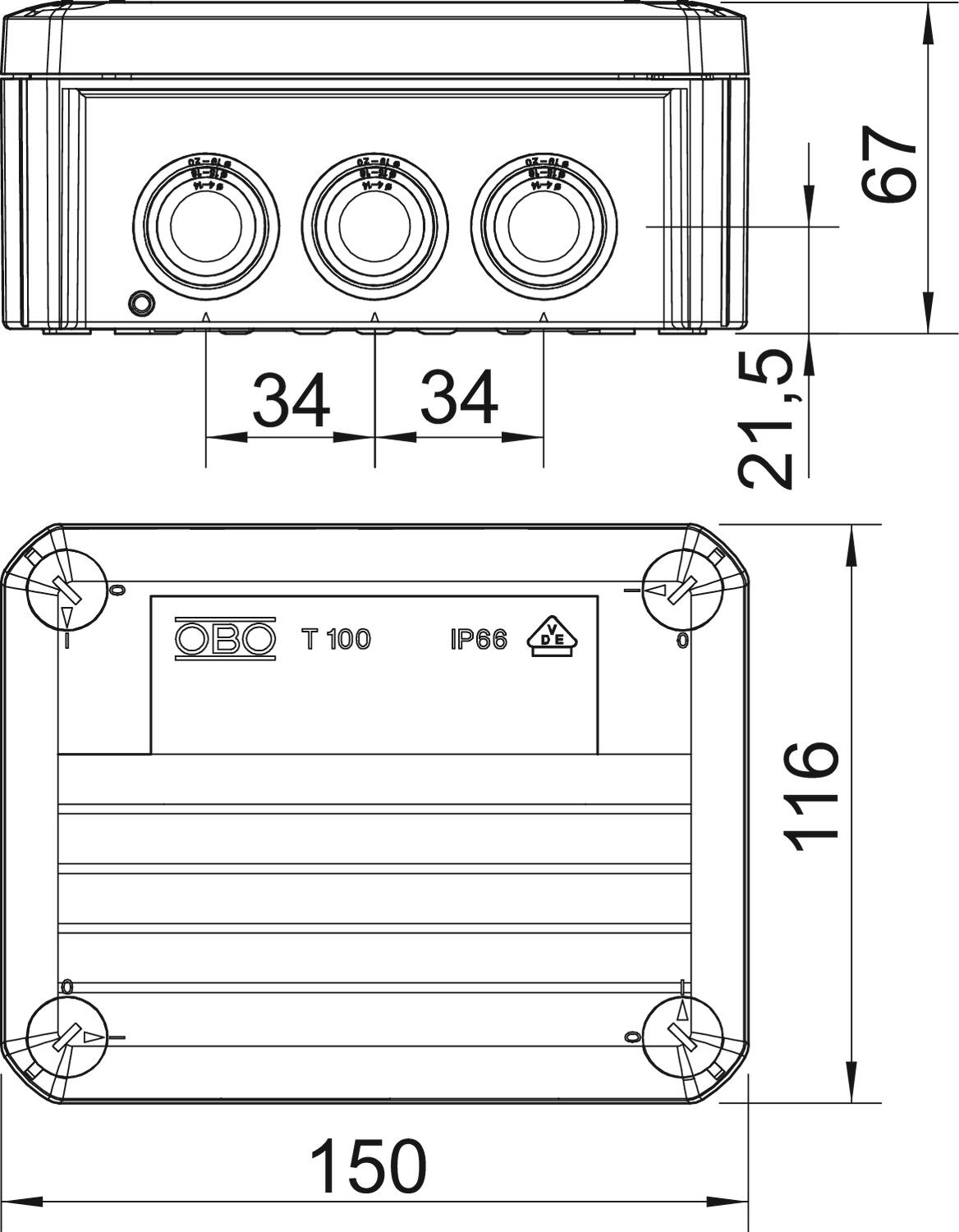

Avec blindage non Avec couvercle oui Couleur noir graphite ; RAL 9011 Couvercle non transparent Couvercle transparent non Dimension 150x116x67 Dimension intérieure 136x102x57 mm Emboîtable oui Entrée par l'arrière oui Entrées 10 x M25
Fixation avec rattrapage d'aplomb oui Fixation du couvercle vissé forme rectangulaire Hauteur 67 mm Indice de protection IP66 Indice de protection code IK IK07 Largeur 116 mm Longueur 150 mm Maintien en fonction sans Matériau Polypropylène Modèle testé antidéflagrant non Nombre d'entrées 10 Plage de températures d’utilisation max. 60 °C Plage de températures d’utilisation min. -5 °C Pour zone explosive sans Pour zone explosive gaz sans Pour zone explosive poussières sans Renforcé par fibres de verre non Résistant aux flammes selon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C Résistant aux intempéries non Sans halogène oui Section nominale min. 10 mm² Tension d'isolation de mesure Ui 500 V Tension nominale 500 V Type d'entrée Câbles Type de montage Montage au mur/plafond Type du passage sur le boîtier Membrane graduelle à découper Type d’entrée Embout à tétine - Tous les types
