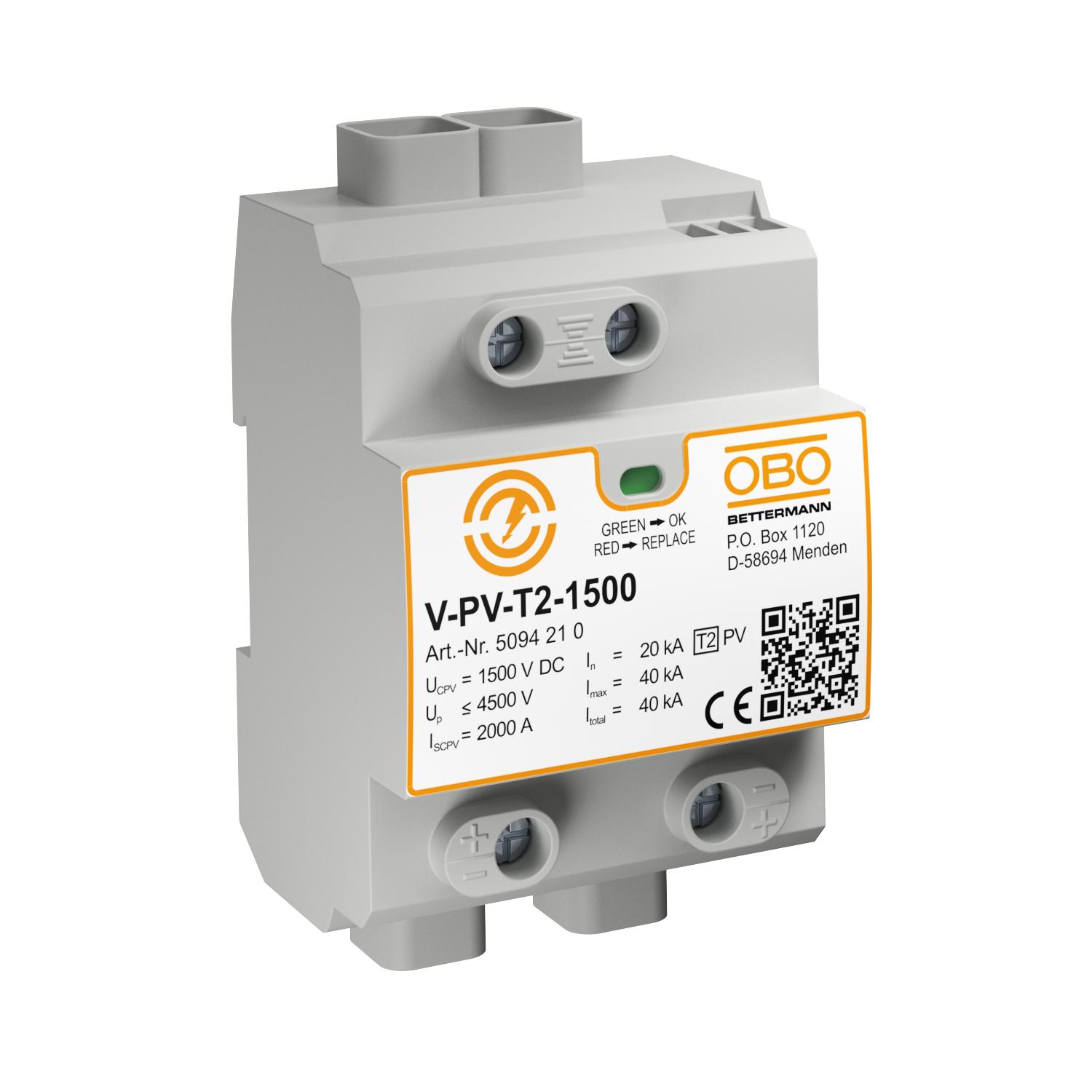

Bloc complet PV 1500 V DC

Réf. 5094210 | EAN 4012196603695

Réf. / Type

Modèle	autres

Indice de protection	IP20

Description du produit

Description du produit

Parasurtenseur de type 2 pour les installations photovoltaïques.

• Protection contre les surtensions selon la norme IEC 60364-7-712 (VDE 0100-712)
• Capacité d'écoulement de 20 kA par pôle et jusqu’à 40 kA (8/20)
• Commutation en Y résistant aux défauts avec affichage de l’état
• la version FS possède un contact inverseur libre de potentiel pour la signalisation à distance

Application : Parafoudre pour installations photovoltaïques.

Caractéristiques techniques

Caractéristiques techniques

Autre type de réseau	non
Classe d'essais type 1	non
Classe d'essais type 2	oui
classe d'essais type 3	non
Couleur	gris
Coupe-feu	non
Courant de décharge maximal (8/20 μs)	40 kA
Courant de décharge maximal (8/20 µs) [total]	40 kA
Courant de décharge nominal (8/20)	20 kA
Dimension	1500V DC
fusible de puissance intégré	non
Hauteur	120 mm
Indice de protection	IP20
Largeur	71,2 mm
Longueur	65,5 mm
Max. Tension PV	1500 V
Modèle	Configuration en Y
Modèle	autres
Modèle testé antidéflagrant	non
OBO_Nennlaststrom (Ein- / Ausgangsklemme)	50 A
Report d'alarme	non
Section de conducteur flexible (à fils de faible diamètre) max.	35 mm²

Section de conducteur flexible (à fils de faible diamètre) min.	2,5 mm²
Section de conducteur rigide (unifilaire/multifilaire) max.	35 mm²
Section de conducteur rigide (unifilaire/multifilaire) min.	2,5 mm²
Signalisation sur l'appareil	optique
SPD selon CEI 61643-1	classe II
Température de service max.	80 °C
Température de service min.	-40 °C
Temps de réponse	<25 ns
Tension max. permanente CC	1500 V
Type de ligne pour appareils de protection contre les surtensions	Câble d’énergie CC (PV)
Type de montage	Rail DIN 35 mm
Type de réseau CC	oui
Type de réseau IT	non
Type de réseau TN	non
Type de réseau TN-C	non
Type de réseau TN-C-S	non
Type de réseau TN-S	non
Type de réseau TT	non
Type du réseau	DC
Type selon EN 61643-11	Type 2
ZPF	1→2
