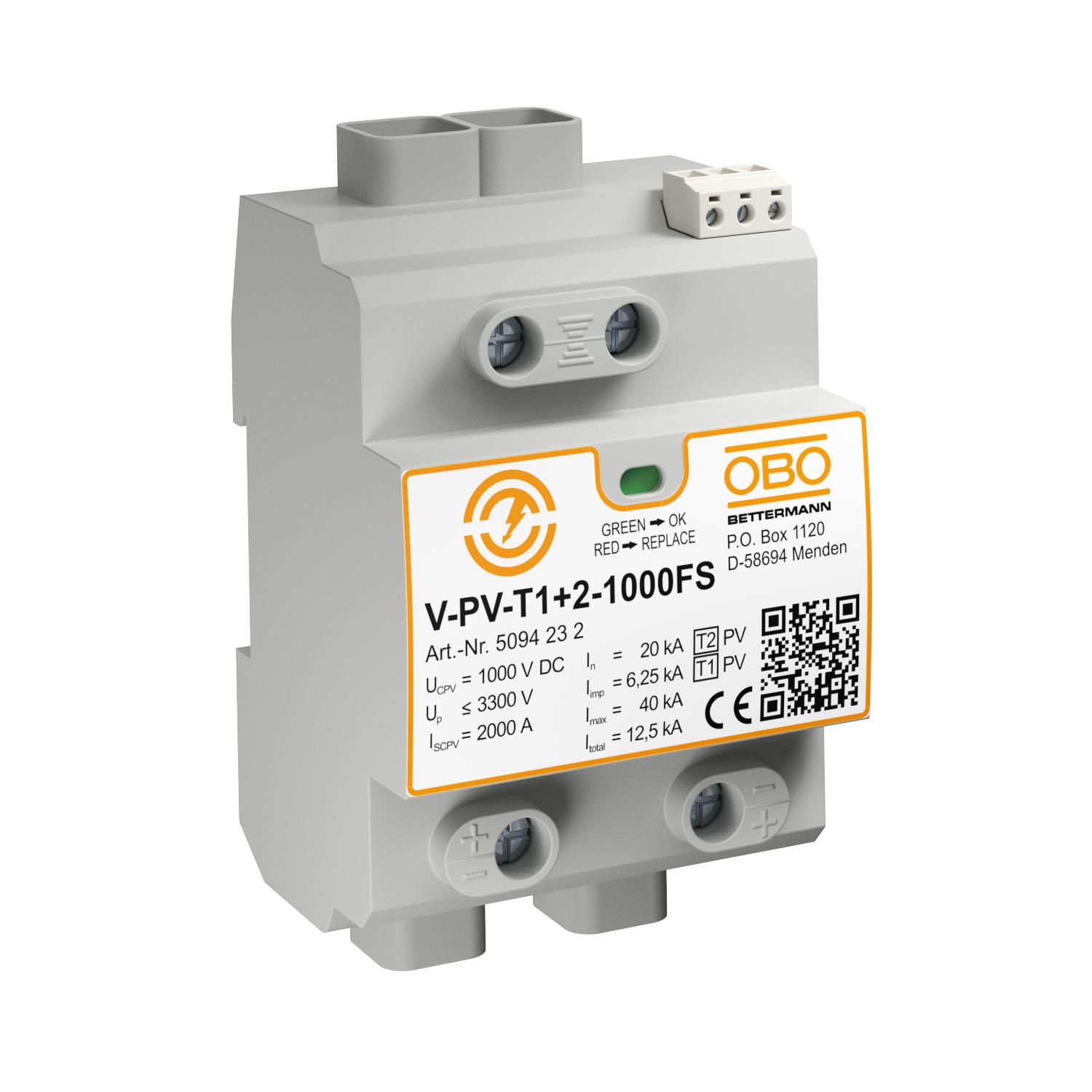

Bloc complet PV 1000 V DC avec signalisation à distance
Réf. 5094232 | EAN 4012196603725
- Description du produit
-
Description du produitParafoudre combiné de type 1+2 selon EN 50539-11 pour la protection contre la foudre et les surtensions des installations photovoltaïques.
• Liaison équipotentielle selon la norme CEI 62305 (VDE 0185-305)
• Protection contre les surtensions selon la norme IEC 60364-7-712 (VDE 0100-712)
• Capacité d'écoulement jusqu'à 12,5 kA (10/350) et 40 kA (8/20)
• Commutation en Y résistant aux défauts avec affichage de l’état
• la version FS possède un contact inverseur libre de potentiel pour la signalisation à distance
Application : Parafoudre pour installations photovoltaïques.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Autre type de réseau non Classe d'essais type 1 oui Classe d'essais type 2 oui Couleur gris Coupe-feu non Courant de choc de décharge (10/350 μs) 6,25 kA Courant de décharge maximal (8/20 μs) 40 kA Courant de décharge maximal (8/20 µs) [total] 40 kA Courant de décharge nominal (8/20) 20 kA Courant de foudre (10/350) [total] 12,5 kA Dimension 1000V DC fusible de puissance intégré non Hauteur 120 mm Indice de protection IP20 Largeur 71,2 mm Longueur 65,5 mm Max. Tension PV 1000 V Modèle Configuration en Y + FS Modèle autres OBO_Nennlaststrom (Ein- / Ausgangsklemme) 50 A Report d'alarme oui Report d'alarme Contact inverseur Section de conducteur flexible (à fils de faible diamètre) max. 35 mm² Section de conducteur flexible (à fils de faible diamètre) min. 2,5 mm² Section de conducteur rigide (unifilaire/multifilaire) max. 35 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 2,5 mm² Signalisation sur l'appareil optique SPD selon CEI 61643-1 classe I+II Température de service max. 80 °C Température de service min. -40 °C Temps de réponse <25 ns Tension max. permanente CC 1000 V Type de ligne pour appareils de protection contre les surtensions Câble d’énergie CC (PV) Type de montage Rail DIN 35 mm Type de réseau CC oui Type de réseau IT non Type de réseau TN non Type de réseau TN-C non Type de réseau TN-C-S non Type de réseau TN-S non Type de réseau TT non Type du réseau DC Type selon EN 61643-11 Type 1+2 ZPF 0→2 - Tous les types
