Attention : Cet article n'est plus actif. Vous pouvez trouver l’article actuel ici : 1488377 / Support clamp, with pipe seat at side

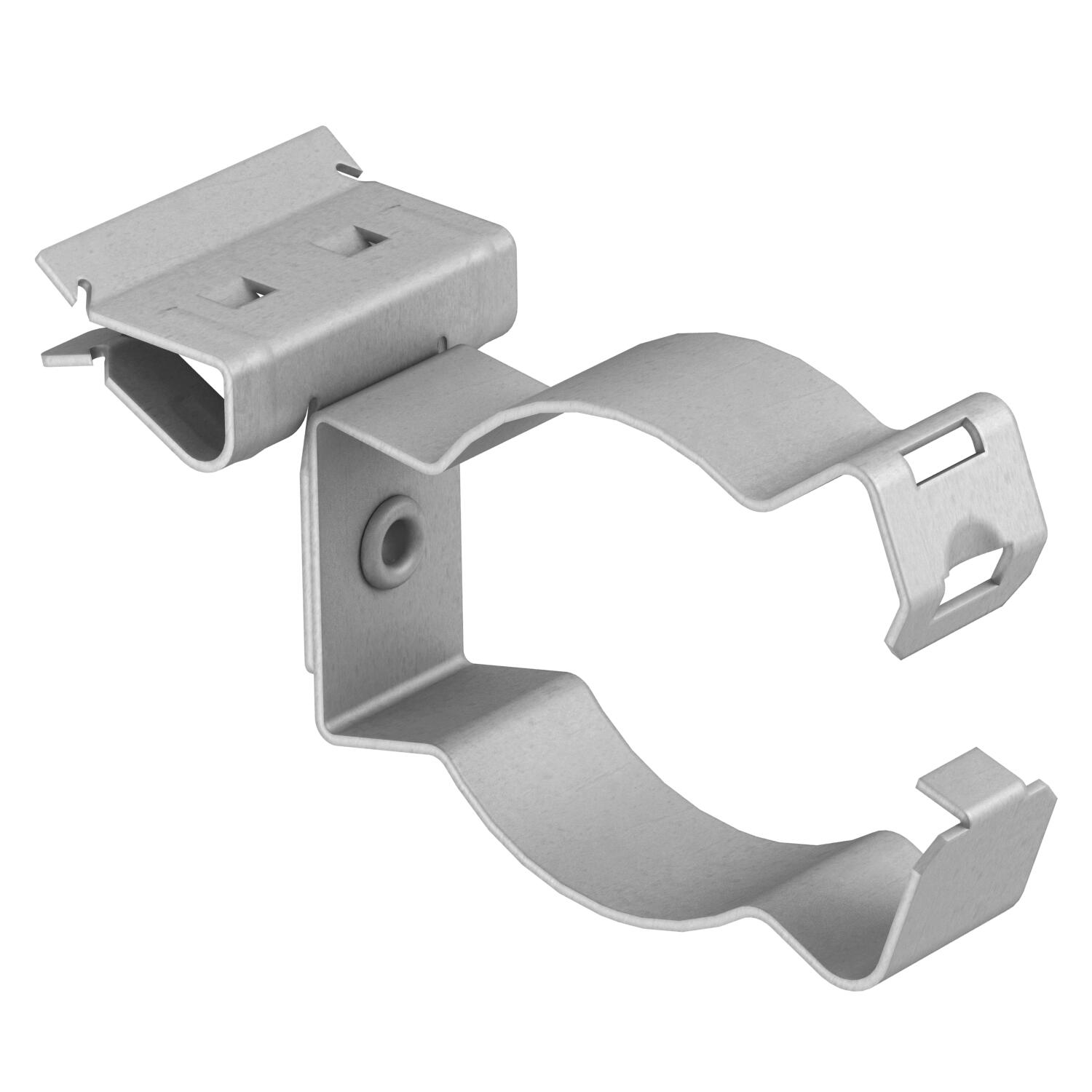

Attache de fixation, pour tubes, fermée/latérale

Réf. / Type

Diamètre de câbles/tubes min.

Diamètre des câbles/tubes max.

Épaisseur de bride F min.

Épaisseur de bride F max.

Description du produit

Description du produit

Attache de fixation à frapper avec support de tube fermé comme solution de fixation individuelle du support.

Caractéristiques techniques

À charnière	non
Charge de rupture	0,45 kN
Charnière ajustable	non
Diamètre de câbles/tubes min.	36 mm
Diamètre des câbles/tubes max.	40 mm
Dimension	14-20mm

Épaisseur de bride F max.	20 mm
Épaisseur de bride F min.	14 mm
Matériau	Acier
Surface	Lamelle de zinc
Type de fixation	Bornes
Type/élément de raccordement	Tube/câble

Tous les types

Tous les types

Type	Diamètre de câbles/tubes min.	Diamètre des câbles/tubes max.	Épaisseur de bride F min.	Épaisseur de bride F max.	Réf.	Quantité	Plus petite unité de vente
BCHPC 2-4 D25	22 mm	26 mm	2 mm	4 mm	1483683	Pièce	50 Pièce
BCHPC 2-4 D32	30 mm	32 mm	2 mm	4 mm	1483685	Pièce	50 Pièce
BCHPC 4-8 D25	22 mm	26 mm	4 mm	8 mm	1483689	Pièce	50 Pièce
BCHPC 4-8 D40	36 mm	40 mm	4 mm	8 mm	1483693	Pièce	50 Pièce
BCHPC 8-14 D32	30 mm	32 mm	8 mm	14 mm	1483705	Pièce	50 Pièce
BCHPC 14-20 D40	36 mm	40 mm	14 mm	20 mm	1483717	Pièce	50 Pièce
