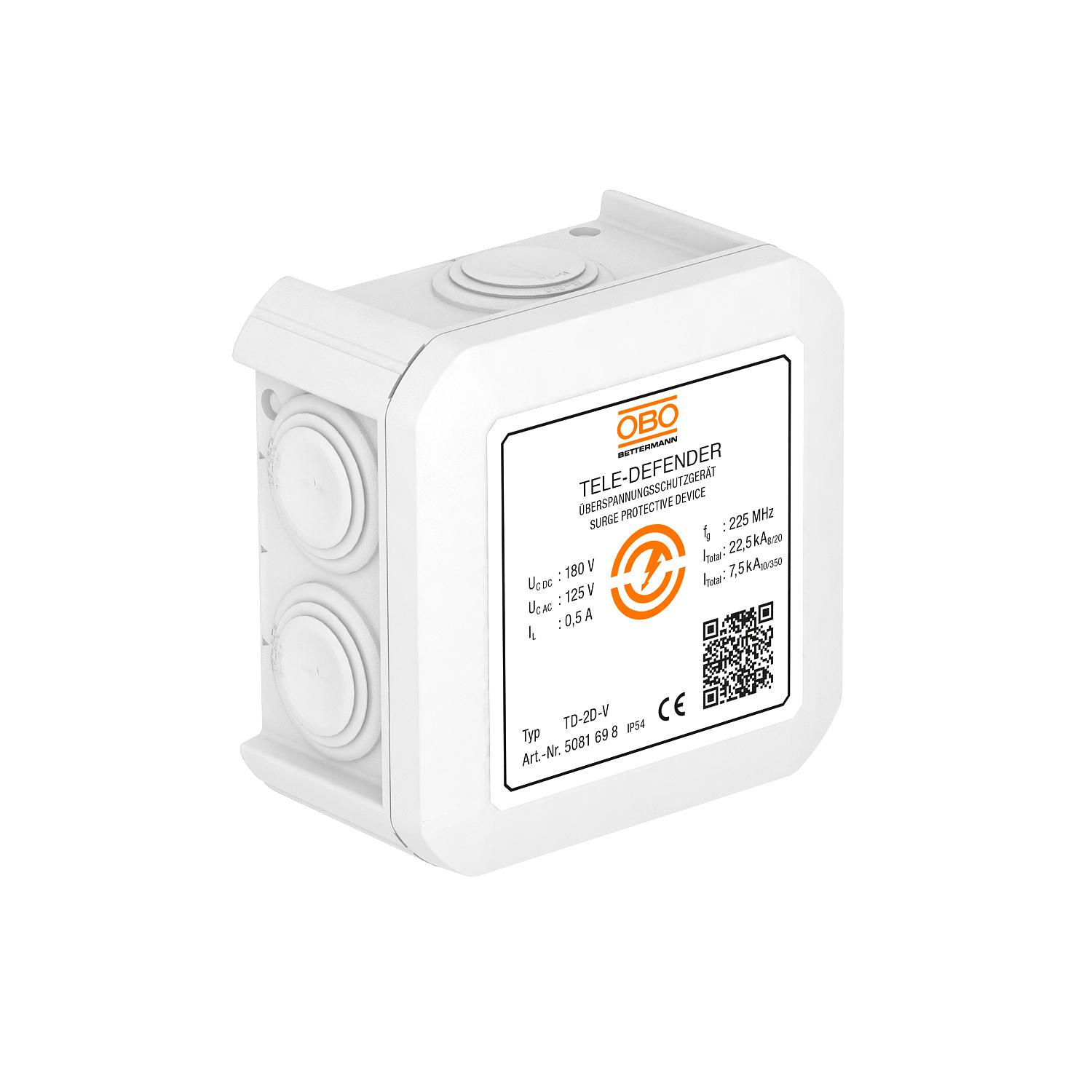

Appareil de protection combinée TD-2-V pour systèmes VDSL
Réf. 5081698 | EAN 4012196427444
- Description du produit
-
Description du produitParasurtenseur pour câble de données de système de télécommunications
• Excellent niveau de protection en cas de charge de courant élevée
• Bornes « Push-In » pour une installation rapide
• Largeur de bande optimisée pour une transmission fiable jusqu'à 225 MHz
• Montage mural
Application : idéal pour tous les systèmes DSL, connexions IP, RNIS ou télécommunications
analogiques
-
- Caractéristiques techniques
-
Caractéristiques techniques
Affaiblissement d’insertion (insertion loss) ≤3 dB Capacité (ligne/ligne) <10 pF Capacité (ligne/terre) <20 pF Connectique Borne Contact de télécommunication non Couleur blanc Courant de charge nominal CA 0,35 A Courant de charge nominal CC 0,5 A Courant de choc de décharge 2,5 kA Courant de choc de décharge total (10/350) D1: 7,5 kA Courant de décharge total (8/20) 22,5 kA Dimension 180V Fréquence limite 225 MHz Indice de protection IP54 Kategorie Type 1+2+3 / D1+C2+C1 Matériau Plastique Modèle testé antidéflagrant non Niveau de protection fil/fil <350 V Niveau de protection fil/terre <600 V Nombre de pôles 2 Norme de contrôle CEI 61643-21 Plage de températures d’utilisation max. 80 °C Plage de températures d’utilisation min. -40 °C Raccordement du blindage direct Raccordement du blindage disponible oui Résistance au courant de choc fil - fil C2: 15 kV / 7,5 kA (8/20µs) Résistance au courant de choc fil - terre C2: 15 kV / 7,5 kA (8/20µs) Résistance d’isolation >10 MΩ Résistance série par voie 2,2 Ω ± 5 % Section de raccordement flexible max. 1 mm² Section de raccordement flexible min. 0,14 mm² Section de raccordement multifilaire max. 1 mm² Section de raccordement multifilaire min. 0,14 mm² Section de raccordement rigide max. 1,5 mm² Section de raccordement rigide min. 0,08 mm² Signalisation sur l'appareil sans SPD selon CEI 61643-21 Classe I+II+III / D1+C2+C1 Supervision de parafoudre non Tension max. permanente CA 125 V Tension max. permanente CC 180 V Type de ligne pour appareils de protection contre les surtensions Câble de données ZPF 0→3 - Tous les types
