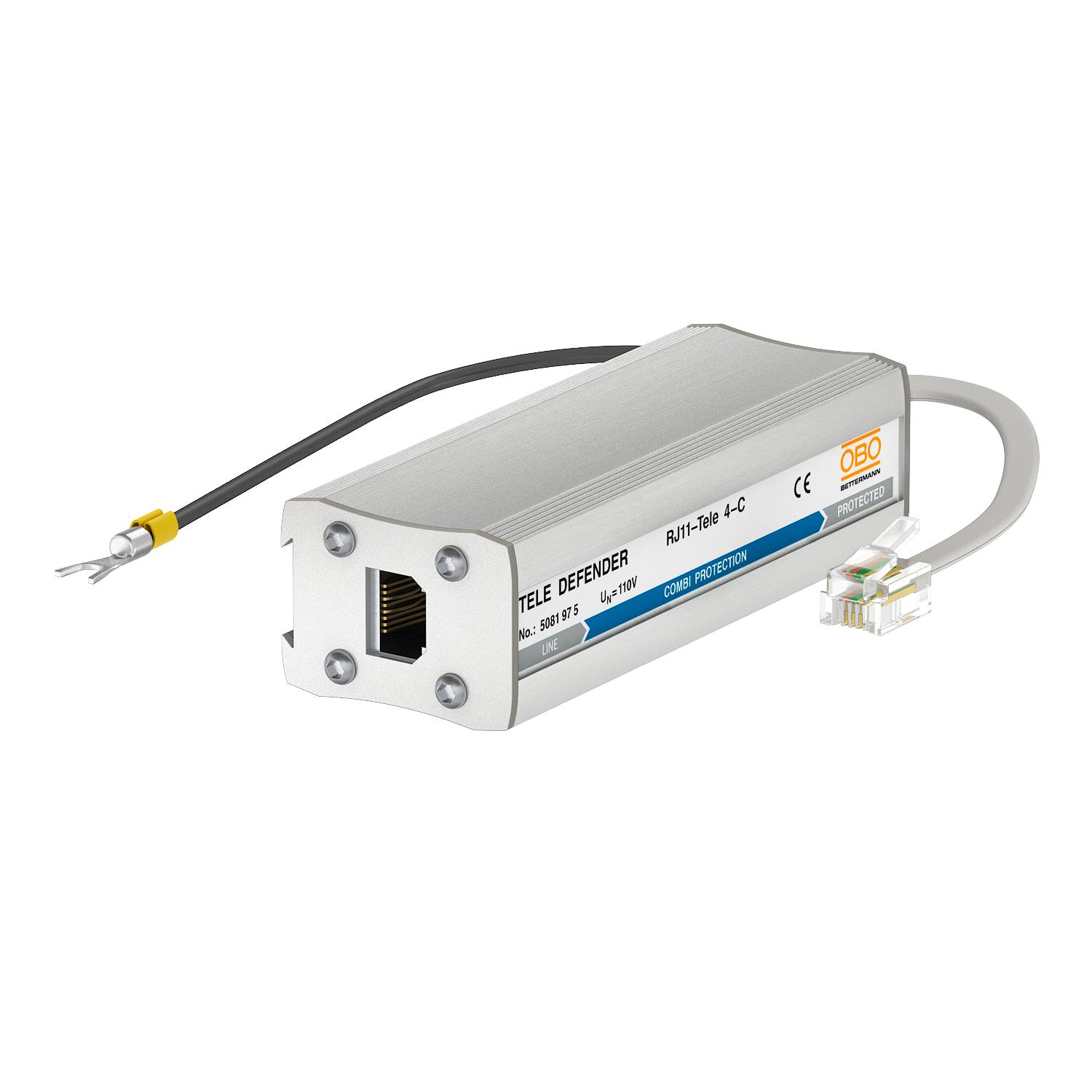

Appareil de protection combinée pour TELE 4-C pour ISDN RJ11
Réf. 5081975 | EAN 4012196415656
- Description du produit
-
Description du produit
Parasurtenseur pour câble de données de système de télécommunications analogiques
• Dans un boîtier en aluminium

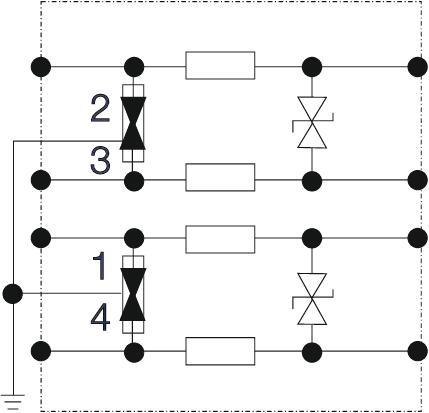

• Avec circuit de protection à deux niveaux
• Montage facile

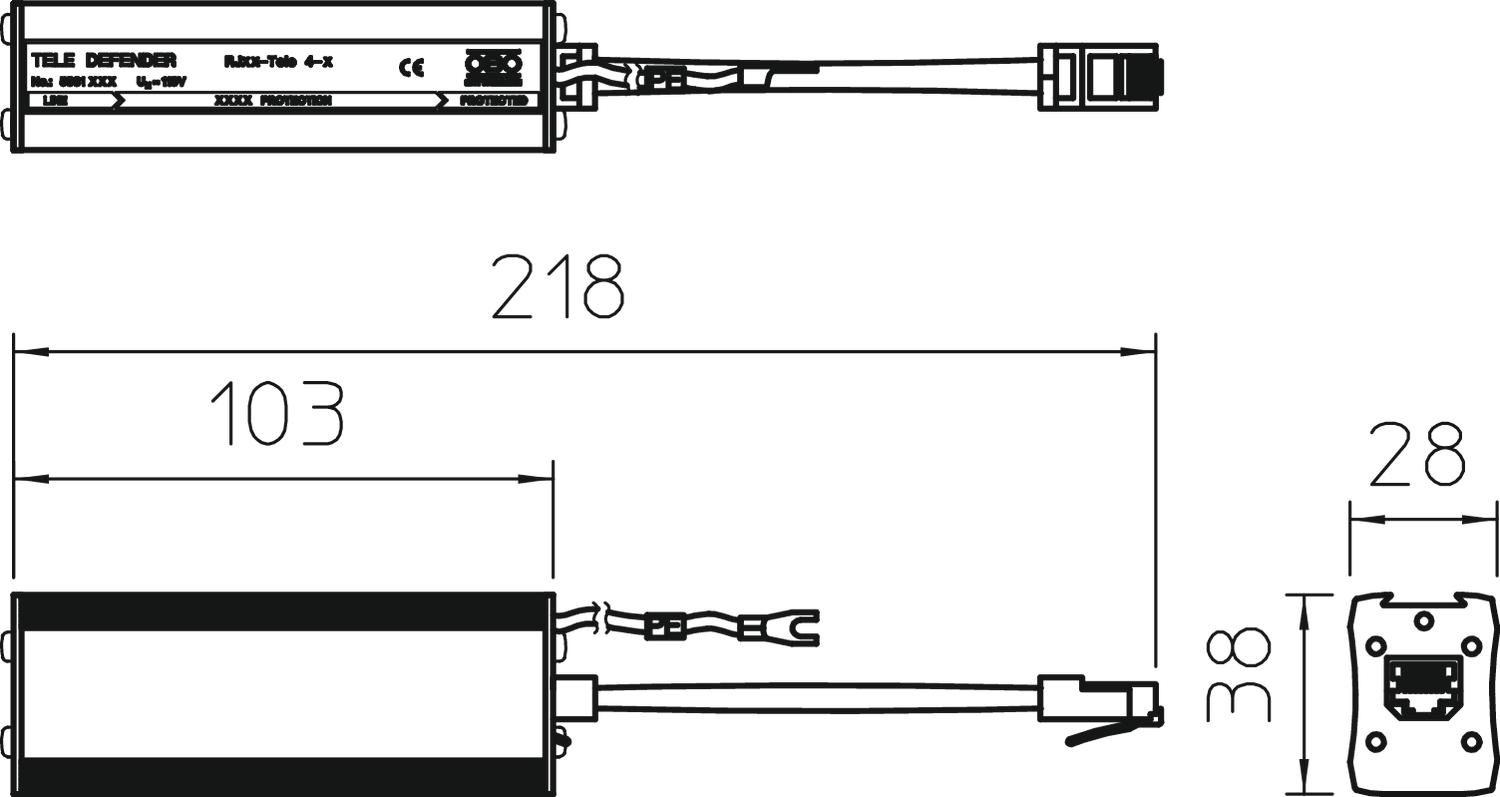

• Avec câble de raccordement de 150 mm avec connecteurs RJ11 ou RJ45
• Largeur de bande optimisée pour systèmes de télécommunications
• Montage sur rails grâce aux accessoires DLS-BS (5082 38 2)
Application : pour les systèmes de télécommunications analogiques
• Boîtier en aluminium
• Montage simple sur rail DIN ou avant le terminal
• Avec câble de raccordement de 150 mm et connecteurs RJ411
• Largeur de bande optimisée pour les télécommunications
-
- Caractéristiques techniques
-
Caractéristiques techniques
Affaiblissement d’insertion (insertion loss) ≤3 dB Capacité (ligne/ligne) <500 pF Capacité (ligne/terre) <20 pF Connectique RJ11 Courant de charge nominal CA 0,2 Courant de charge nominal CC 0,3 A Courant de choc de décharge total (10/350) 1,5 Courant de décharge total (8/20) 4 kA Dimension 170V Fréquence limite 12 MHz Indice de protection IP40 Kategorie Type 1+2+3 / D1+C2+C1 Mise à la terre par : Circuit de raccordement Modèle Protection combinée, 4 fils Niveau de protection (asym.) pour 1 kV/µs C3 <245 Niveau de protection fil/fil <300 V Niveau de protection fil/terre <600 V Nombre de pôles 4 Norme de contrôle CEI 61643-21 Plage de températures d’utilisation max. 80 °C Plage de températures d’utilisation min. -40 °C Résistance au courant de choc fil - fil C1: 1 kV / 0,5 kA (8/20) Résistance au courant de choc fil - terre C2: 2 kV / 1 kA (8/20) Résistance d’isolation > 34 MΩ Résistance série par voie 8,2 Ω ± 10 % Signalisation sur l'appareil sans SPD selon CEI 61643-21 Classe I+II+III / D1+C2+C1 Tension max. permanente CA 120 Tension max. permanente CC 170 Type de ligne pour appareils de protection contre les surtensions Câble de données ZPF 0→3 - Tous les types
-
Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Kit de fixations pour dispositifs de protection et rail DIN profilé
DLS-BS 5082382 1 Pièce - Téléchargements
-
