Appareil de protection combiné LSA BF 180

Réf. 5084024 | EAN 4012195525370

Réf. / Type	5084024 / LSA-BF-180

Nombre de pôles	2

Modèle	Protection de base et protection fine

Tension max. permanente CA	120 V

Tension max. permanente CC	180 V

Connectique	autres

Description du produit

Description du produit

Protection de base et fine LSA, à utiliser dans les systèmes MSR

• Protection basique et fine
• Protection grossière avec technologie de sécurité intégrée.

• Avec composants de protection PTC contre les surintensités.

• Tension max : 180 V

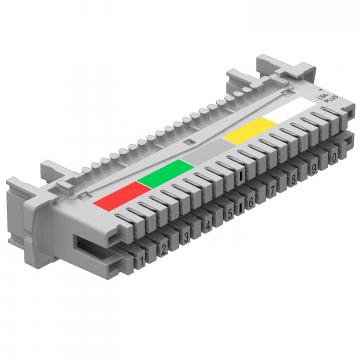

Application : Directement sur barre de déconnexion LSA-Plus ou barres de connexion avec barre de mise à la terre (par ex.OBO LSA-A-LEI (5084 00 8) ou OBO LSA-T-LEI (5084 01 2), ainsi que OBO LSA-E (5084 03 2) ))

Parasurtenseur combiné pour une paire de conducteurs

Caractéristiques techniques

Caractéristiques techniques

Capacité (ligne/ligne)	< 50 pF
Capacité (ligne/terre)	< 50 pF
Connectique	autres
Courant de charge nominal CA	0,08 A
Courant de charge nominal CC	0,12 A
Courant de choc de décharge total (10/350)	0,5 kA
Courant de décharge total (8/20)	5 kA
Dimension	180V
Indice de protection	IP20
Kategorie	Type 1+2+3 / D1+C2+C1
Modèle	Protection de base et protection fine
Niveau de protection fil/fil	<300 V
Niveau de protection fil/terre	<300 V

Nombre de pôles	2
Norme de contrôle	CEI 61643-21
Plage de températures d’utilisation max.	80 °C
Plage de températures d’utilisation min.	-40 °C
Résistance au courant de choc fil - fil	C2: 5 kV / 2,5 kA (8/20µs)
Résistance au courant de choc fil - terre	C2: 5 kV / 2,5 kA (8/20µs)
Résistance d’isolation	> 1 GΩ
Résistance série par voie	10 Ω ± 10 %
SPD selon CEI 61643-21	Classe I+II+III / D1+C2+C1
Tension max. permanente CA	120 V
Tension max. permanente CC	180 V
Type de ligne pour appareils de protection contre les surtensions	Câble de données
ZPF	0→3
