Système de conduits en saille, hauteur de conduit 75 mm 2400 | 350 | 75 | 248

Système de conduits en saille, hauteur de conduit 75 mm

Réf. 7404720 | EAN 4012195100782

Réf. / Type	7404720 / AIKU 35075

Longueur	2400 mm

Largeur	350 mm

Hauteur	75 mm

Section utile	248 cm²

Description du produit

Description du produit

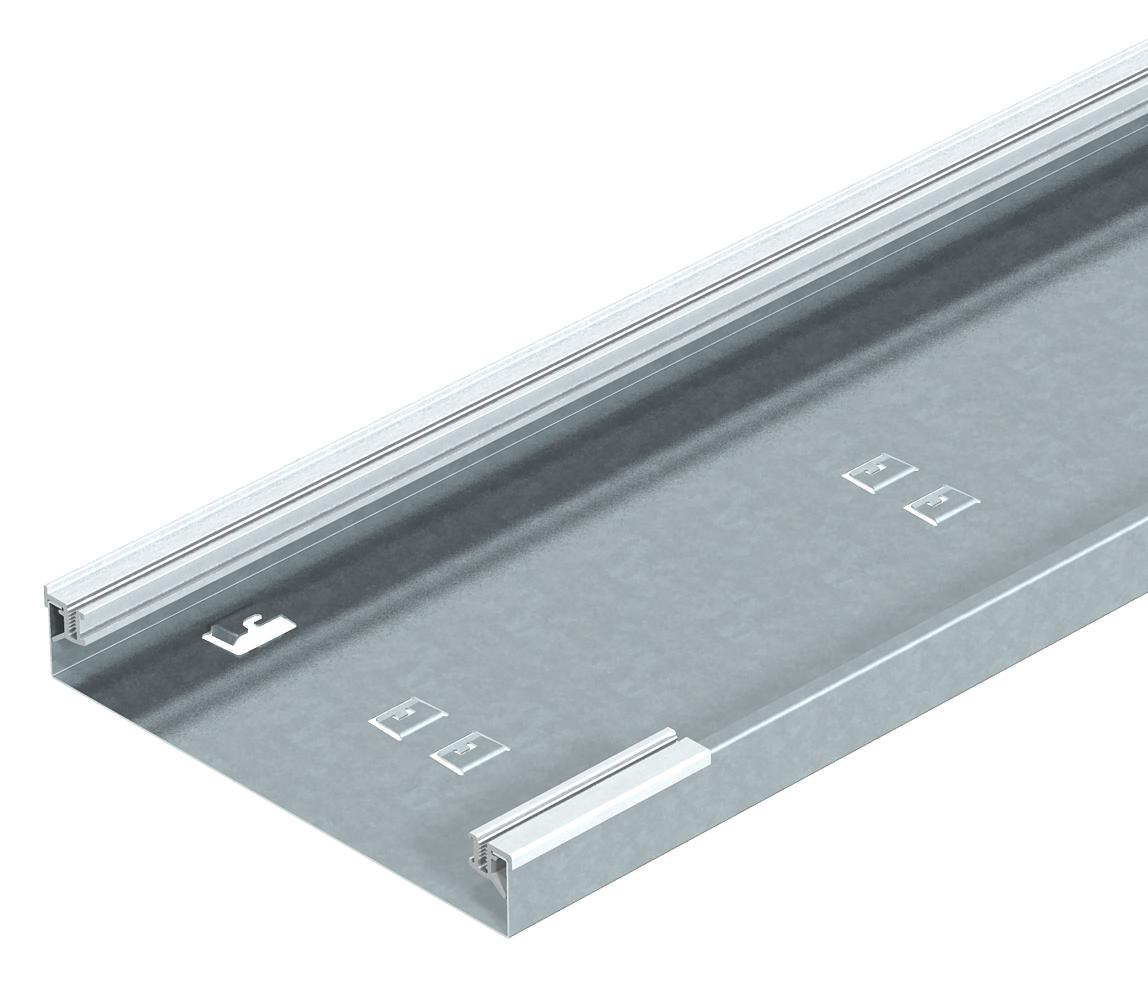

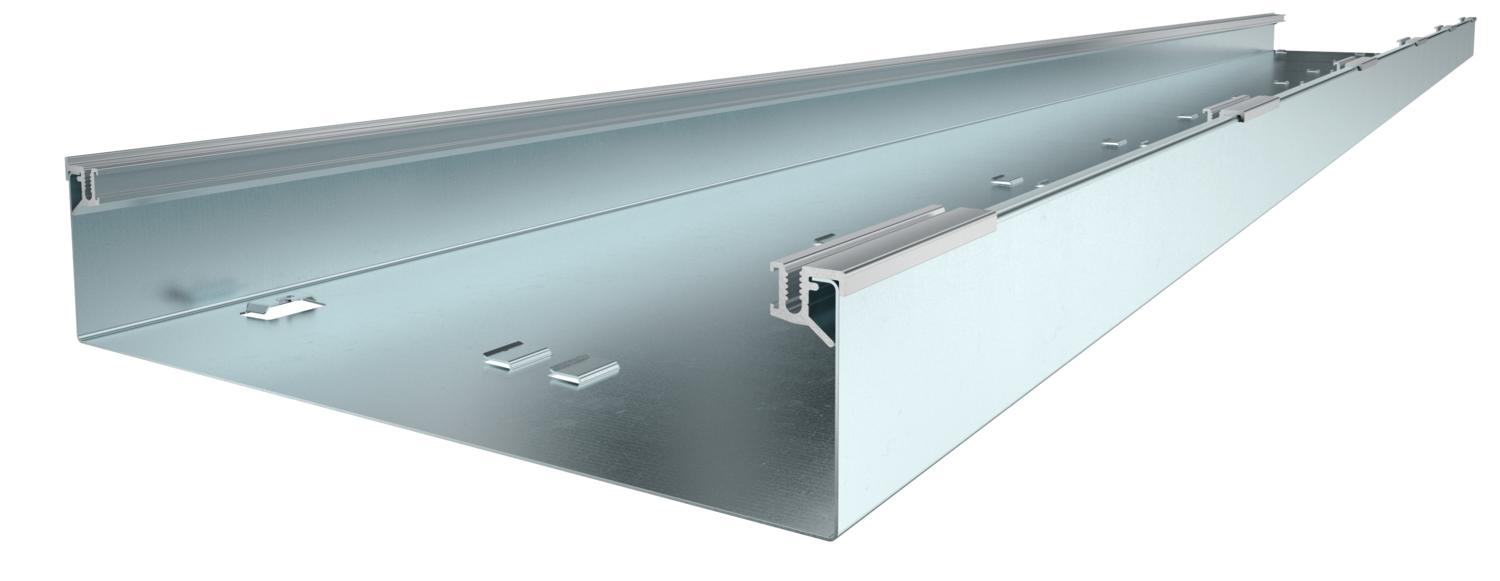

Socle de conduit d'installation en saillie, à 1 compartiment pour couvercle de montage, chanfreinée d'un seul côté, avec profilés latéraux en aluminium emboîtables pour accrochage et fixation des couvercles, plaque de sol avec pattes de fixation pour 2 séparateurs max. emboîtables par enclenchement automatique et empreinte pour équerre de raccordement à la terre. Hauteur de conduit adaptée au montage en saillie de Telitank ou pour le montage de boîtier de sol de taille nominale 4, 6, 9.

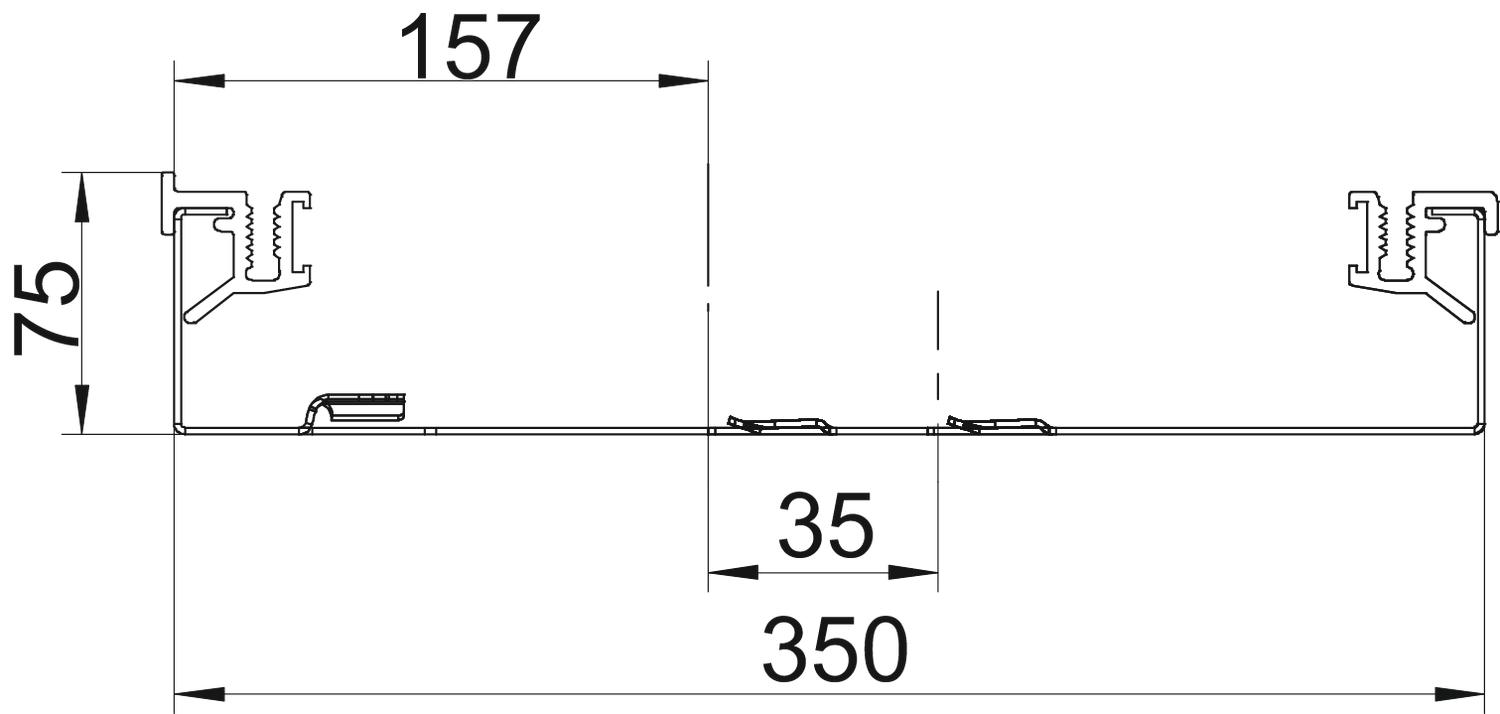

Caractéristiques techniques

Caractéristiques techniques

Avec séparateur	non
Convient pour	Couvercle biseauté d'un côté
Cote B	350 mm
Cote b	350 mm
Dimension	2400x375x75
Dimension h	75 mm
Épaisseur de tôle socle	1 mm
Fixation de séparateur	enficher
Hauteur	75 mm
Largeur	350 mm

Longueur	2400 mm
Matériau	Acier
Nombre de séparateurs enfichables	2
Nombre de voies	3 St.
Section de traction 3	10908 mm²
Section de traction a	11673 mm²
Section de traction b	2250 mm²
Section utile	248 cm²
Surface	galvanisé par bande

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Section utile	Réf.	Quantité	Plus petite unité de vente
AIKU 35075	2400 mm	350 mm	75 mm	248 cm²	7404720	m	2,4 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente

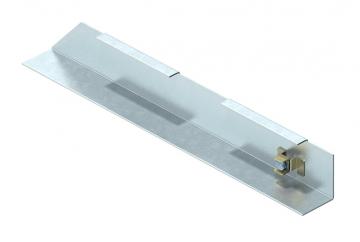

Fermeture de canal, côté gauche	AIK ESL 35075	7404770	Pièce	1 Pièce

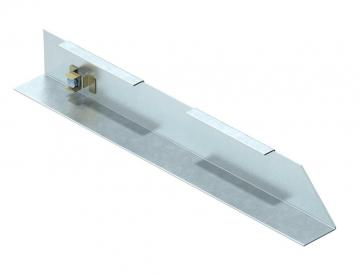

Fermeture de canal, côté droite	AIK ESR 35075	7404794	Pièce	1 Pièce

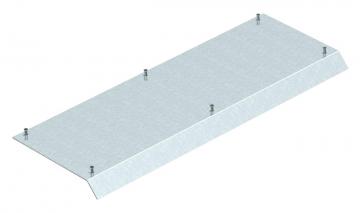

Couvercle plein	AIKF D 35075	7404948	Pièce	1 Pièce
