Système de conduit en saille, hauteur de conduit 40 mm 2400 | 150 | 40 | 45

Système de conduit en saille, hauteur de conduit 40 mm

Réf. 7404700 | EAN 4012195100676

Réf. / Type

Longueur	2400 mm

Largeur

Hauteur	40 mm

Section utile

Description du produit

Description du produit

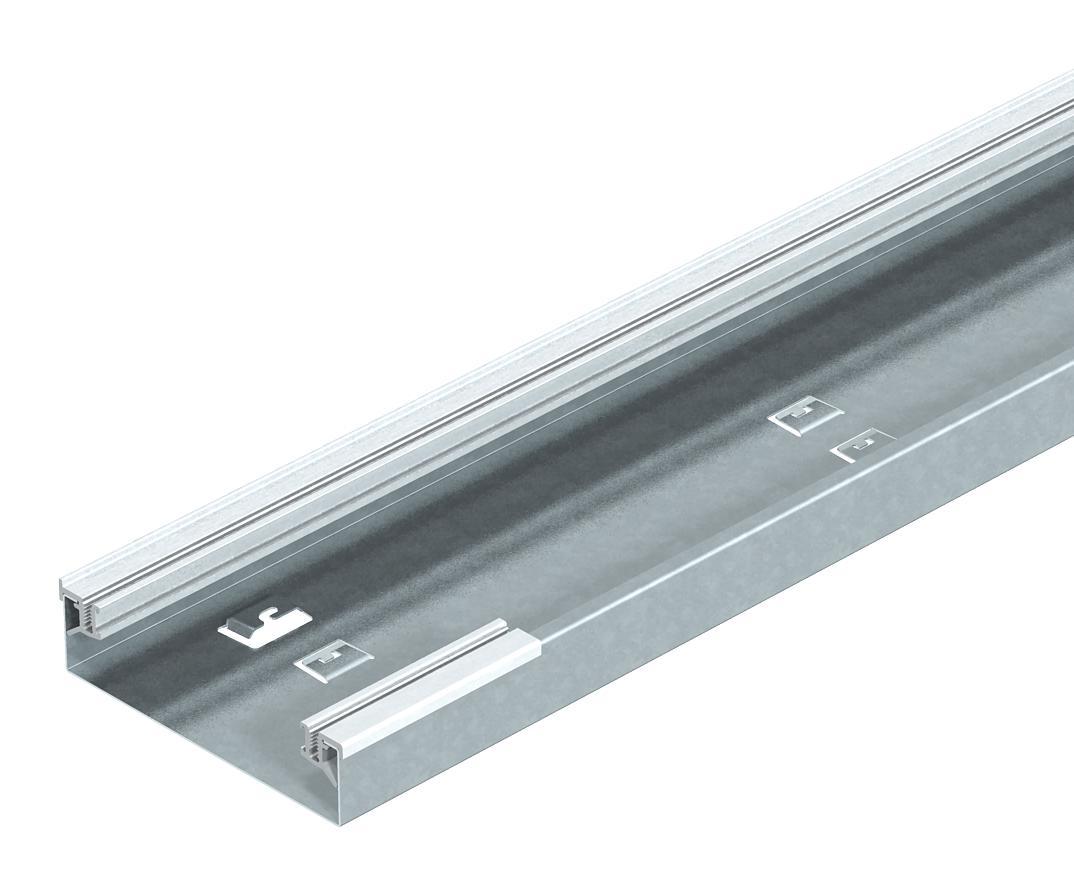

Socle de conduit d'installation en saillie, à 1 compartiment pour couvercle de montage, chanfreinée d'un seul côté, avec profilés latéraux en aluminium emboîtables pour accrochage et fixation des couvercles, plaque de sol avec pattes de fixation pour 2 séparateurs max. emboîtables par enclenchement automatique et empreinte pour équerre de raccordement à la terre. Hauteur de conduit compatible pour la réalisation de modules Telitank.

Caractéristiques techniques

Caractéristiques techniques

Avec séparateur	non
Convient pour	Couvercle biseauté d'un côté

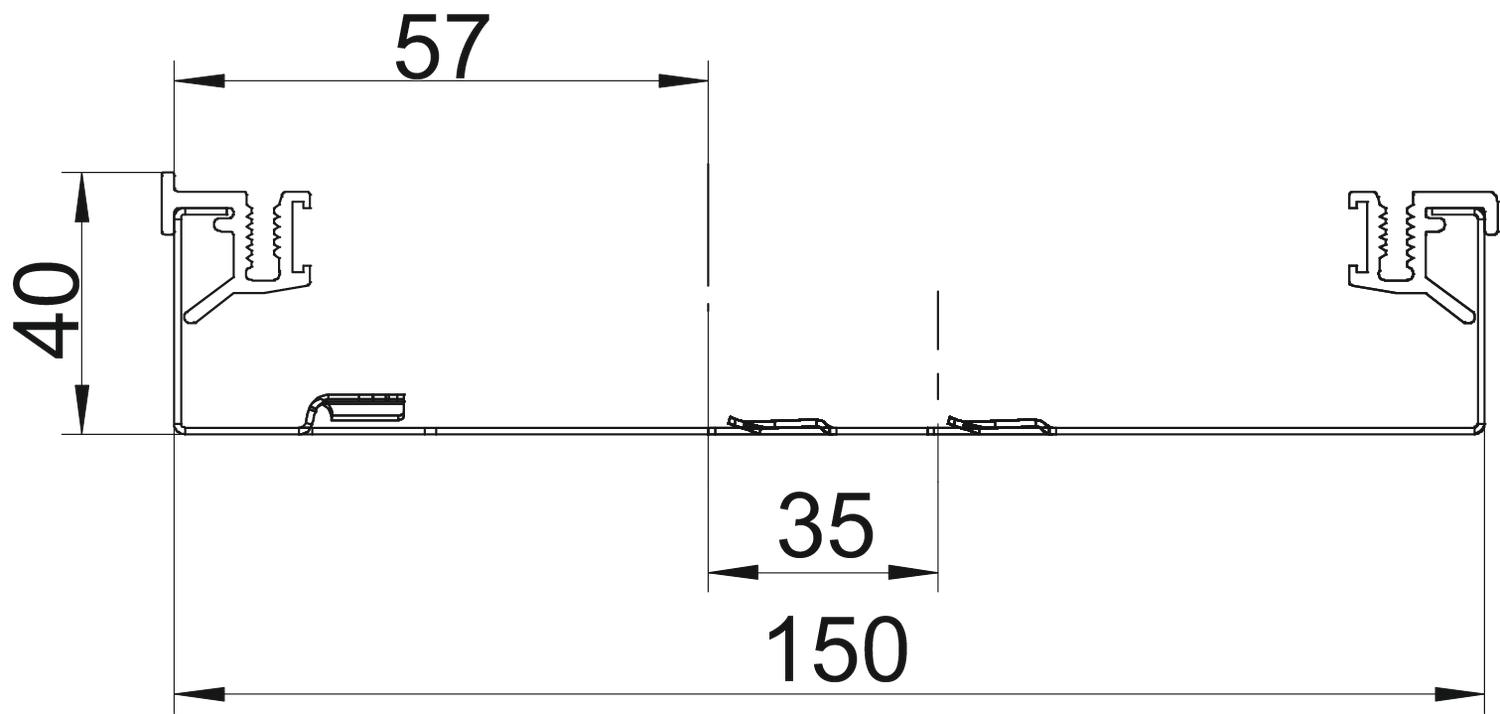

Cote b	150 mm
Cote B	150 mm
Dimension	2400x150x40
Dimension h	40 mm
Épaisseur de tôle socle	1 mm
Fixation de séparateur	enficher
Hauteur	40 mm
Largeur	150 mm

Longueur	2400 mm
Matériau	Acier
Nombre de séparateurs enfichables	2
Nombre de voies	3 St.
Section de traction 3	1771 mm²
Section de traction a	1630 mm²
Section de traction b	1120 mm²
Section utile	45 cm²
Surface	galvanisé par bande

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Section utile	Réf.	Quantité	Plus petite unité de vente
AIKU 15040	2400 mm	150 mm	40 mm	45 cm²	7404700	m	2,4 m
AIKU 25040	2400 mm	250 mm	40 mm	81 cm²	7404712	m	2,4 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Fermeture de canal, côté gauche	AIK ESL 15040	7404750	Pièce	1 Pièce
Fermeture de canal, côté droite	AIK ESR 15040	7404774	Pièce	1 Pièce
Couvercle	AIKF D 15040	7404910	Pièce	1 Pièce

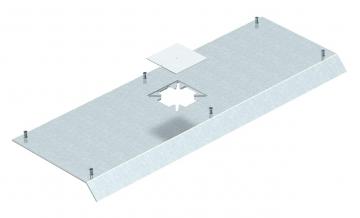

Couvercle de raccordement d'appareillages pour montage du Telitank	AIKF DAT 15040	7404956	Pièce	1 Pièce
