Élément de goulotte, plein, hauteur 40-140 mm 2400 | 400 | 40 | 140 | 3

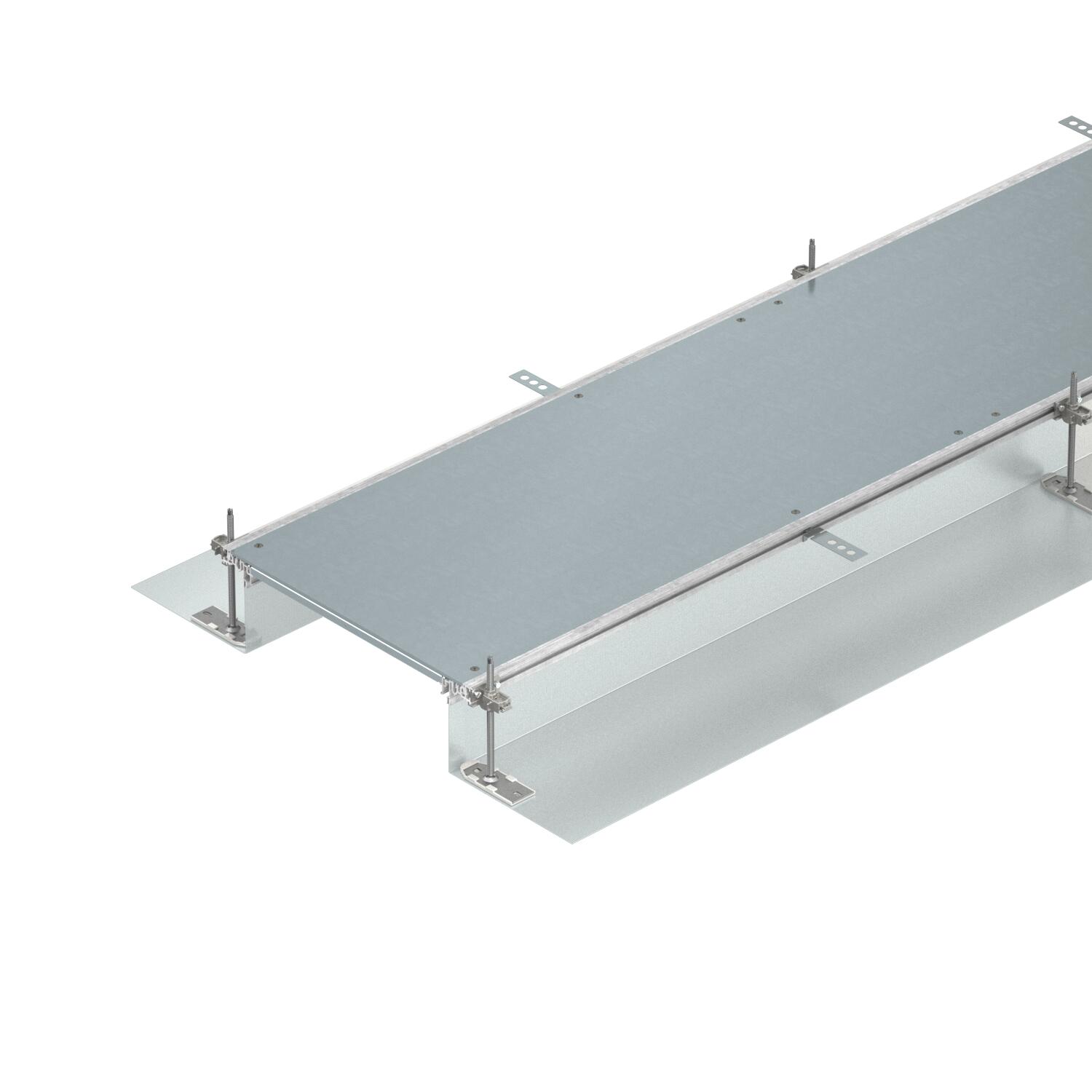

Élément de goulotte, plein, hauteur 40-140 mm

Réf. 7424004 | EAN 4012195242949

Réf. / Type

Longueur	2400 mm

Largeur

Hauteur de goulotte min.	40 mm

Hauteur de goulotte max.	140 mm

Couvercles	3

Description du produit

Description du produit

Élément de goulotte prêt à monter pour l'installation de câbles, composé de 3 couvercles pleins, de deux profilés latéraux avec paroi latérale flexible en tissu métallique, de profilés d'insertion de revêtement de sol avec H = 3 mm. 6 équerres de fixation réglables en hauteur, 6 pattes d'ancrage pour béton et 3 embouts d'étanchéité de couvercle pour largeurs nominales de goulotte 200 et 300 ou 400 ou 6 supports de contact de couvercle pour largeurs nominales de goulottes 500 et 600 sont fournis. Les pieds de nivellement obligatoirement nécessaires (veuillez respecter la hauteur de nivellement) pour les supports de contact de couvercle 400, 500 et 600 ne sont pas fournis à la livraison et doivent être commandés séparément. À la livraison, les couvercles de goulotte sont vissés.

Caractéristiques techniques

Caractéristiques techniques

Avec compensation de potentiel	non
Avec ouverture de raccordement	non
Avec porte-à-faux	oui
Avec séparateur	non
Compatible avec les joints de dilatation	non
couvercle amovible	oui
Couvercle Ouverture de montage	non
Couvercles	3
Découplable	oui
Dimension	2400x400x140
Épaisseur du matériau Couvercle	4
Fixation du couvercle encliquetable	non
Hauteur de chape minimale	40

Hauteur de goulotte max.	140 mm
Hauteur de goulotte min.	40 mm
Largeur	400 mm
Longueur	2400 mm
Matériau	Acier
Ouverture de montage	sans
Ouverture de montage pour réservoir en saillie	non
Plage de réglage max.	140 mm
Plage de réglage min.	40 mm
Possibilité d'installation du joint	oui
Surface	galvanisé par bande
Tôle de fond	non

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur de goulotte min.	Hauteur de goulotte max.	Couvercles	Réf.	Quantité	Plus petite unité de vente
OKA-G20040140	2400 mm	200 mm	40 mm	140 mm	3	7424000	m	2,4 m
OKA-G30040140	2400 mm	300 mm	40 mm	140 mm	3	7424002	m	2,4 m
OKA-G40040140	2400 mm	400 mm	40 mm	140 mm	3	7424004	m	2,4 m
OKA-G50040140	2400 mm	500 mm	40 mm	140 mm	3	7424006	m	2,4 m
OKA-G60040140	2400 mm	600 mm	40 mm	140 mm	3	7424008	m	2,4 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Kit pour dérivation de conduit vers la gauche, hauteur 40-150 mm	OKA-G40040150FBL	7423954	Pièce	1 Pièce
Kit pour dérivation de conduit vers la droite, hauteur 40-150 mm	OKA-G40040150FBR	7423974	Pièce	1 Pièce
Embout de goulotte, hauteur 40-150 mm	OKA-G40040150ES	7424284	Pièce	1 Pièce
Unité d'extension pour GES4, hauteur 40-140 mm	OKA-G A 40140 4	7424320	Pièce	1 Pièce
Unité d'extension pour GES6, hauteur 40-140 mm	OKA-G A 40140 6	7424322	Pièce	1 Pièce
Unité d'extension pour GES9, hauteur 40-140 mm	OKA-G A 40140 9	7424324	Pièce	1 Pièce
Unité d'extension pour GESR9, hauteur 40-140 mm	OKA-G A 40140R9	7424326	Pièce	1 Pièce
Kit pour dérivation de conduit en T et en croix	OKA FB2 TX	7424821	Pièce	1 Pièce
Pied de nivellement pour support de contact de couvercle, hauteur de conduit 40-70 mm	NE DSU2 4030	7424840	Pièce	3 Pièce
Support de renfort de couvercle hauteur 60-110 mm	NE DSU2 6050	7424842	Pièce	3 Pièce
Support de renfort de couvercle hauteur 100-175 mm	NE DSU2 10075	7424844	Pièce	3 Pièce
Raccord de mise à la terre	8AWR	6288704	Pièce	10 Pièce

Accessoires de montage

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Séparateur 60 FS	TSG 60 FS	6062068	m	3 m
Séparateur 85 FS	TSG 85 FS	6062114	m	3 m
Séparateur 110 FS	TSG 110 FS	6062122	m	3 m
Cloison de séparation 135 FS	TSG 135 FS	6062132	m	3 m
Outil de levage, 300 N	WZ 1029	7408634	Pièce	1 Pièce
